技术摘要:
本发明公开了一种卫生纸洗纸机,包括机架、喂料机构、去污组件、漂洗风干组件、传送组件以及消毒组件;所述喂料机构设置于机架的一侧,所述喂料机构包括两个喂料辊轴以及设置于两个喂料滚轴之间的喂料履带,所述喂料履带上设置有柔性挂钩;所述去污组件包括位于机架底 全部
背景技术:
卫生纸是人们常用的一种生活用品,卫生纸具有较强的吸水能力且轻柔,能够擦 拭物品或者干燥食物,现有的卫生纸多为一次性使用的,且现有的卫生纸有以木浆喂料的 遇水易破的,也有以棉絮为原料遇水不会被破坏的,因此对于遇水不易破的卫生纸来说,只 能够一次性使用是会造成浪费的。
技术实现要素:

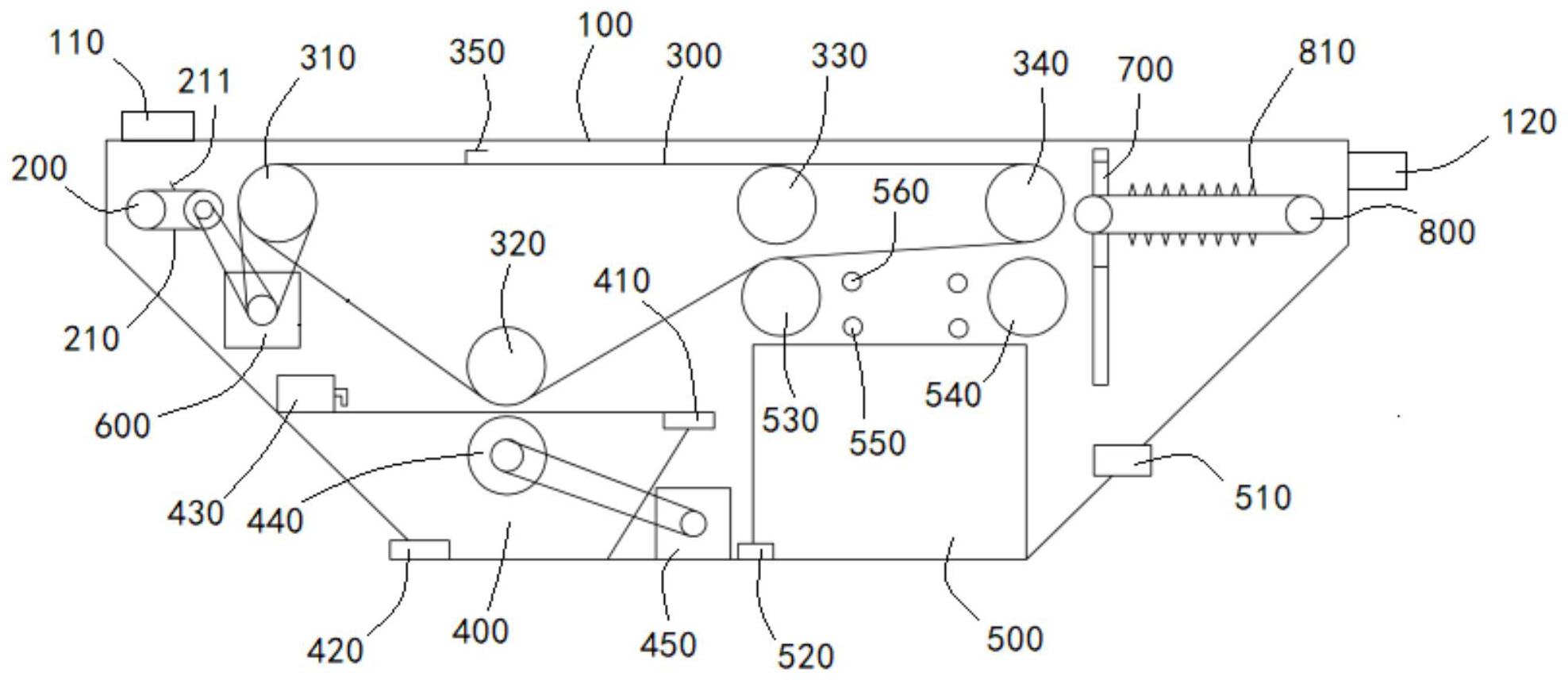

针对现有技术中的缺陷,本发明提供一种卫生纸洗纸机,能够对用过的卫生纸进 行清洗,使得卫生纸能够多次使用。 本发明提供一种的技术方案是:一种卫生纸洗纸机,包括: 机架; 喂料机构,所述喂料机构设置于机架的一侧,所述喂料机构包括两个喂料辊轴以 及设置于两个喂料滚轴之间的喂料履带,所述喂料履带上设置有柔性挂钩; 去污组件,所述去污组件包括位于机架底部一侧的清洗盆,所述清洗盆上端设置 有进水口,所述清洗盆相应的下端设置有出水口; 漂洗风干组件,所述漂洗风干组件包括设置于机架底部远离所述清洗盆的漂洗 盆,所述机架对应漂洗盆的上方还设置有喷水管和吹风管; 传送组件,所述传送组件包括转动设置与机架上的第一辊轴、第二辊轴、第三辊轴 以及第四辊轴,所述第一辊轴靠近所述喂料履带的末端,所述第二辊轴位于所述清洗盆敞 口处的中部,所述第三辊轴和第四辊轴分别位于漂洗盆上方的两侧,所述第一辊轴、第二辊 轴、第三辊轴以及第四辊轴上套设有柔性件,所述柔性件在依次通过第一辊轴、第二辊轴、 第三辊轴以及第四辊轴后回到第一辊轴以形成循环回路,所述柔性件上设置有固定卫生纸 的固定钩;所述机架内设置有驱动传送组件和喂料机构的电机; 消毒组件,所述消毒组件位于第四辊轴的后端,所述消毒组件包括紫外线发射装 置,所述机架上还设置有取纸机构,所述取纸机构包括转动的取纸钩,所述取纸钩在将柔性 件上的卫生纸取下时会通过消毒组件。 上述技术方案的有益效果为:设置的去污组件能够将卫生纸上的污物去除,去除 污物后的卫生纸再通过漂洗风干组件,对卫生纸上残留的洗涤剂或者污水进行清洗并风 干,风干后的卫生纸经过消毒组件后便可再次使用。 进一步,所述清洗盆的中部转动设置有与第二辊轴相对应的清洗辊轴,所述清洗 辊轴通过第一电机驱动,所述第一电机位于机架的底部。所述清洗辊轴和第二滚轴的相互 配合能够对卫生纸进行摩擦和挤压,使得卫生纸上的污垢能够被尽可能的清除掉。 进一步,所述驱动传送组件和喂料机构均通过第二电机驱动,所述第二电机分别 4 CN 111570376 A 说 明 书 2/4 页 与喂料辊轴和第一辊轴传动连接。第二电机同时带动驱动传送组件和喂料机构能够减少电 机的使用数量。 进一步,所述漂洗盆的敞口处与第三辊轴以及第四辊轴之间设置有第一漂洗辊和 第二漂洗辊,所述第一漂洗辊位于所述第三辊轴正下方并靠近第三辊轴,所述第二漂洗辊 位于所述第四辊轴正下方并靠近第四辊轴。第一漂洗辊和第二漂洗辊能够为柔性件起导向 作用。所述漂洗盆的底部设置有排水口。 进一步,所述消毒组件包括支撑框,所述支撑框环绕取纸机构设置,所述紫外线发 射装置设置于支撑框的内沿上。 进一步,所述清洗盆的敞口较漂洗盆的敞口低1/3-1/2。 进一步,所述机架的侧面还设置有与所述喷水管连通的注水管,所述机架内还设 置有控制所述喷水管的电磁阀。 进一步,所述机架对应所述清洗盆的敞口处还设置有清洗剂注入盒,所述清洗剂 注入盒上设置有注入口,所述注入口上设置有注入开关。在对卫生纸做清洗时可以加入清 洗剂以提高清洗效果。 进一步,所述取纸机构包括两个平行设置的取纸辊轴,两个取纸辊轴之间设置有 取纸链,所述取纸钩设置与取纸链上。 进一步,所述机架内设置有与所述吹风管连通的鼓风机。鼓风机能够将冲洗后的 卫生纸吹干,加快卫生纸的干燥速度。 附图说明 为了更清楚地说明本发明
