技术摘要：
本发明实施例公开了一种根据形变感应控制驱动输出的驱动电路，该根据形变感应控制驱动输出的驱动电路包括包括形变检测模块、控制模块、LED驱动模块和输出驱动模块。其将外接的待检测电路的形变信号转换为输出驱动信号，无需外部按键等控制；而且可以也将待检测电路的形  全部
背景技术：
随着医疗技术的进展，常利用将药物雾化吸入方式治疗疾病。使用雾化器将液体 细化成细微的气雾颗粒，通过鼻腔、口腔吸入体内，以达到良好的治疗效果。 但是，目前使用的雾化装置使用手动开机，开机后雾化器一直工作输出雾气，直到 液体全部雾化，使用者只能在正常呼吸过程的吸气阶段将雾气吸入，呼气阶段雾气无法进 入体内，造成浪费。并且雾化出的药物雾气浓度大小只能通过手动调节，调节完成后即固定 功率输出雾气，不能根据每次呼吸气流大小自动调节，对于吸气量较小的使用者造成雾气 浪费，对于吸气量较大的使用者则可能雾气不足。
技术实现要素：

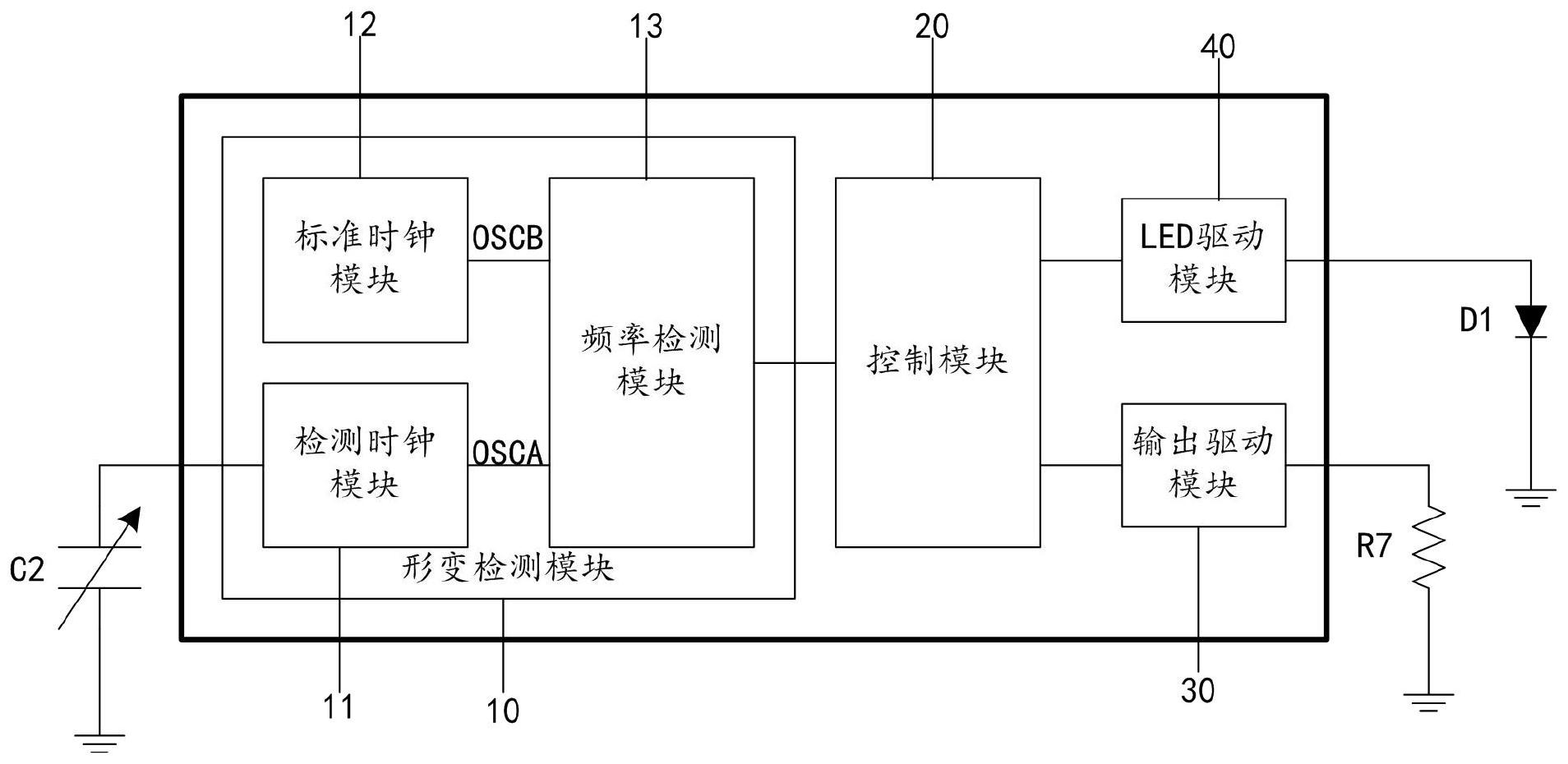

本发明的实施例提供了一种根据形变感应控制驱动输出的驱动电路，旨在解决现 有雾化装置使用手动开机，开机后雾化器一直工作输出雾气直到液体全部雾化，雾化过程 中是根据用户当前手动调节的功率输出雾气，无法根据雾化器使用者每次呼吸气流大小自 动调节的问题。 本发明提供了一种根据形变感应控制驱动输出的驱动电路，应用于雾化器，该根 据形变感应控制驱动输出的驱动电路包括包括形变检测模块、控制模块、LED驱动模块和输 出驱动模块；所述形变检测模块的一端与所述控制模块的一端连接；所述控制模块的另一 端与所述LED驱动模块的一端连接，所述控制模块的另一端还与所述输出驱动模块的一端 连接； 所述形变检测模块，用于将所外接的待检测电路的形变信号转换为形变检测结 果； 所述控制模块，用于将所接收到形变检测结果与预先设置的形变检测阈值进行比 较，若形变检测结果超过形变检测阈值产生对应的输出驱动信号和LED驱动信号； 所述输出驱动模块，用于在接收到控制模块发送的输出驱动信号时对应调节输出 驱动功率； 所述LED驱动模块，用于在接收到控制模块发送的LED驱动信号时对应调节外接 LED灯的亮度。 本发明的实施例提供一种根据形变感应控制驱动输出的驱动电路，应用于雾化 器，该根据形变感应控制驱动输出的驱动电路包括包括形变检测模块、控制模块、LED驱动 模块和输出驱动模块。其将外接的待检测电路的形变信号转换为输出驱动信号，无需外部 按键等控制；而且可以也将待检测电路的形变信号转换为输出驱动PWM信号的占空比，输出 驱动功率跟随形变量自动调节，无需外部按键调节。其应用于雾化器中，能够根据压力形变 6 CN 111615232 A 说　明　书 2/8 页 感应自动控制雾化器输出开关，达到节省雾化液体的目的；还能够动态调整雾化器输出功 率，达到均衡雾气浓度，能适用不同人群；而且无需手动调节雾化器，简化设计，使用简单， 降低成本。 附图说明 为了更清楚地说明本发明实施例技术方案，下面将对实施例描述中所需要使用的 附图作简单地介绍，显而易见地，下面描述中的附图是本发明的一些实施例，对于本领域普 通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。 图1是本发明实施例提供的一种根据形变感应控制驱动输出的驱动电路的结构示 意图； 图2是本发明实施例提供的一种根据形变感应控制驱动输出的驱动电路中检测时 钟模块的电路结构示意图； 图3是本发明实施例提供的一种根据形变感应控制驱动输出的驱动电路中带隙基 准电路的电路结构示意图； 图4是本发明实施例提供的一种根据形变感应控制驱动输出的驱动电路中第一比 较器的电路结构示意图； 图5是本发明实施例提供的一种根据形变感应控制驱动输出的驱动电路中频率检 测模块的电路结构示意图； 图6是本发明实施例提供的一种根据形变感应控制驱动输出的驱动电路中输出驱 动模块模块的电路结构示意图； 图7是本发明实施例提供的一种根据形变感应控制驱动输出的驱动电路中LED驱 动模块模块的电路结构示意图； 图8是本发明实施例提供的一种根据形变感应控制驱动输出的驱动电路中形变压 力与输出驱动的曲线关系图。
