技术摘要：
本发明公开了一种实现冲针与落料孔对中的冲片装置及烫片机，其中机头包括针杆架以及沿针杆架宽度方向设置的一排冲针针杆组件，冲针针杆组件包括冲针针杆以及安装在冲针针杆底部的冲针，针杆架的底部设有底横梁，机头还包括设在针杆架下方的冲片底座，底横梁设有冲针导  全部
背景技术：
现有技术中，烫片机可以烫片的花色较少，如果需要增加花色，需要在烫片机头上 增加冲针组件，这样就会增加烫片机机头的体积，无法在有限的空间内布置更多的机头。 针杆架式的烫片机机头，对普通平绣绣花机的针杆架结构进行改造，采用多冲针 针杆组件并排安装于针杆架。相比于常规烫片机机头，可以在较小空间内布置更多的冲针 针杆组件，增加烫片花色。对应多个冲头针杆组件需要设置相应的送片装置，以满足多个冲 头针杆组件的送片要求，同样需要在较小空间内进行布置，并实现正常换色。 除了针杆架本身对冲针针杆进行导向外，如果冲针直接从烫片落料孔穿过，将烫 片(料片)从料带上冲下，与料带完全脱离，冲针与烫片落料孔以及烫片的同心要求不容易 保证。冲片过程中，冲针也容易与烫片落料孔相撞，造成冲针头部弯曲，必须停工更换。
技术实现要素：

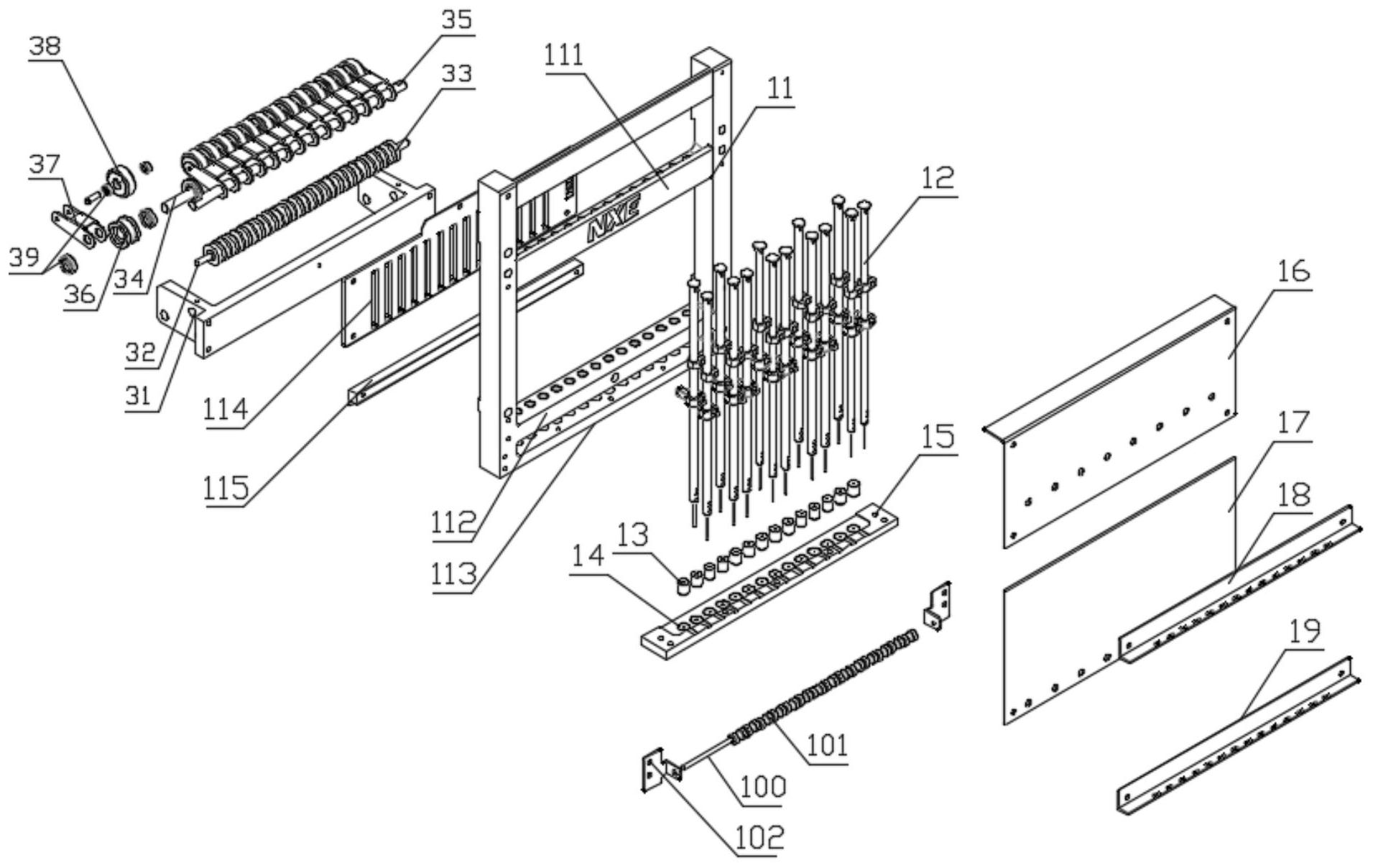

本发明所要解决的技术问题就是提供一种实现冲针与落料孔对中的冲片装置，可 以在较小空间内布置实现多个料带的送片需求，增加烫片花色，同时保证冲针运作过程中 与烫片落料孔以及烫片的同心要求。 为解决上述技术问题，本发明采用如下技术方案：实现冲针与落料孔对中的冲片 装置，包括针杆架以及沿针杆架宽度方向设置的一排冲针针杆组件，所述冲针针杆组件包 括冲针针杆以及安装在冲针针杆底部的冲针，所述针杆架的底部设有底横梁，所述机头还 包括设在针杆架下方的冲片底座，料带在冲片底座和底横梁之间输送，所述底横梁设有冲 针导向孔，冲针下冲时由冲针导向孔导向，所述冲片底座设有与冲针配合的烫片落料孔；所 述针杆架的后侧安装有送片辊轮组件，所述送片辊轮组件包括送片传动座以及安装于送片 传动座的一排送片辊轮和一排送片从动轮，所述的一排送片辊轮和一排送片从动轮数量相 等且对应的一对送片从动轮和送片辊轮配合输送料带。 优选的，所述冲针可拆卸安装在冲针针杆底部，所述冲片底座可拆卸安装在底横 梁下方。 优选的，所述冲针针杆底部设有冲针安装孔，所述冲针的上端插入冲针安装孔并 采用锁紧螺丝锁紧固定。 优选的，所述底横梁的底面为平面，所述冲片底座的上表面设有下凹的凹部以及 相对凹部形成的凸部，所述烫片落料孔设于凹部，所述冲片底座上设有引导料带对中通过 烫片落料孔上方的料带限位槽，所述料带限位槽开设于凸部。 优选的，所述冲片底座开设固定孔，所述固定孔连接紧固件，通过紧固件将冲片底 座固定于针杆架。 优选的，所述冲片底座上安装有冲片模套，在冲片模套上设置烫片落料孔。 3 CN 111575936 A 说　明　书 2/8 页 优选的，所述的一排送片辊轮安装于辊轮轴，所述辊轮轴安装于送片传动座。 优选的，单个送片从动轮安装于一从动轮销轴，单个从动轮销轴安装于一送片从 动轮安装座，所有送片从动轮安装座均安装于送片从动轮安装座轴，所述送片从动轮安装 座轴安装于送片传动座。 优选的，所述送片从动轮安装座与送片从动轮安装座轴铰接，每个送片从动轮安 装座均连接有使送片从动轮与送片辊轮紧贴的扭簧。 本发明还提供了一种烫片机，包括所述的实现冲针与落料孔对中的冲片装置。 本发明采用的技术方案，具有如下有益效果： 1、采用一排送片从动轮和一排送片辊轮配合，每个冲针针杆组件对应进行冲片的 料带都由一对送片从动轮和送片辊轮配合夹持输送，相邻两对送片从动轮和送片辊轮之间 的间距可以控制的较小，结构紧凑，因而可以在有限的空间内布置多对送片从动轮和送片 辊轮，实现多个(色)料带的送片需求。 另外，通过冲针导向孔和烫片落料孔的双导向设计，保证冲针运作过程中与烫片 落料孔以及烫片的同心要求。并避免冲针与烫片落料孔相撞，造成冲针头部弯曲，必须停工 更换。 2、通过更换不同的冲针和冲片底座，使冲针和烫片落料孔配合冲出不同规格的烫 片，方便变换烫片规格，提高变换效率，减少停机时间。 3、冲针按照平绣绣针的更换方式，冲针通过锁紧螺丝可拆卸安装在冲针针杆底部 冲针安装孔内，方便更换冲针规格。或者更换损坏的冲针，或者通过更换不同的冲针规格， 冲出不同规格的烫片。 4、通过紧固件将冲片底座固定于针杆架，为了方便冲片底座拆卸进行维修和更 换。 5、冲片底座上设有引导料带对中通过烫片落料孔上方的料带限位槽，避免料带在 烫片落料孔位置偏移，冲出形状不合格的烫片。 6、冲片模套安装于冲片底座上，在冲片模套上设置烫片落料孔，烫片及冲针规格 变化时，冲片底座预先设定规格，不同规格对应不同的冲片模套及对应的烫片落料孔，直接 更换冲片底座。 7、一排送片辊轮共同安装于一个辊轮轴，方便装配。而单个送片从动轮则通过从 动轮销轴铰接于送片从动轮安装座，所有送片从动轮安装座均铰接于送片从动轮安装座 轴，每个送片从动轮安装座均连接有使送片从动轮与送片辊轮紧贴的扭簧，因而每个送片 从动轮均可以保证与对应送片辊轮紧贴配合输送料带。 本发明的具体技术方案及其有益效果将会在下面的
