技术摘要：
本发明公开一种止回阀及包括该止回阀的涡旋压缩机，该止回阀包括：阀座底板，阀座底板设置于静涡旋盘背面的排气口处，在阀座底板上设有至少两个底板通孔，且底板通孔与排气口相连通；阀片，设置于阀座底板与阀座之间，阀片包括：阀片固定连接部以及与阀片固定连接部连  全部
背景技术：
传统的涡旋式压缩机，压缩机运转过程中停机时，排气侧的压力高于涡旋腔内的 压力，如果制冷剂回流会导致压缩机反转，并产生非常大的噪音。 传统止回阀设计如如图1和2所示为单阀片设计，在特殊机型上使用存在较大断裂 风险，从而导致压缩机的失效。
技术实现要素：

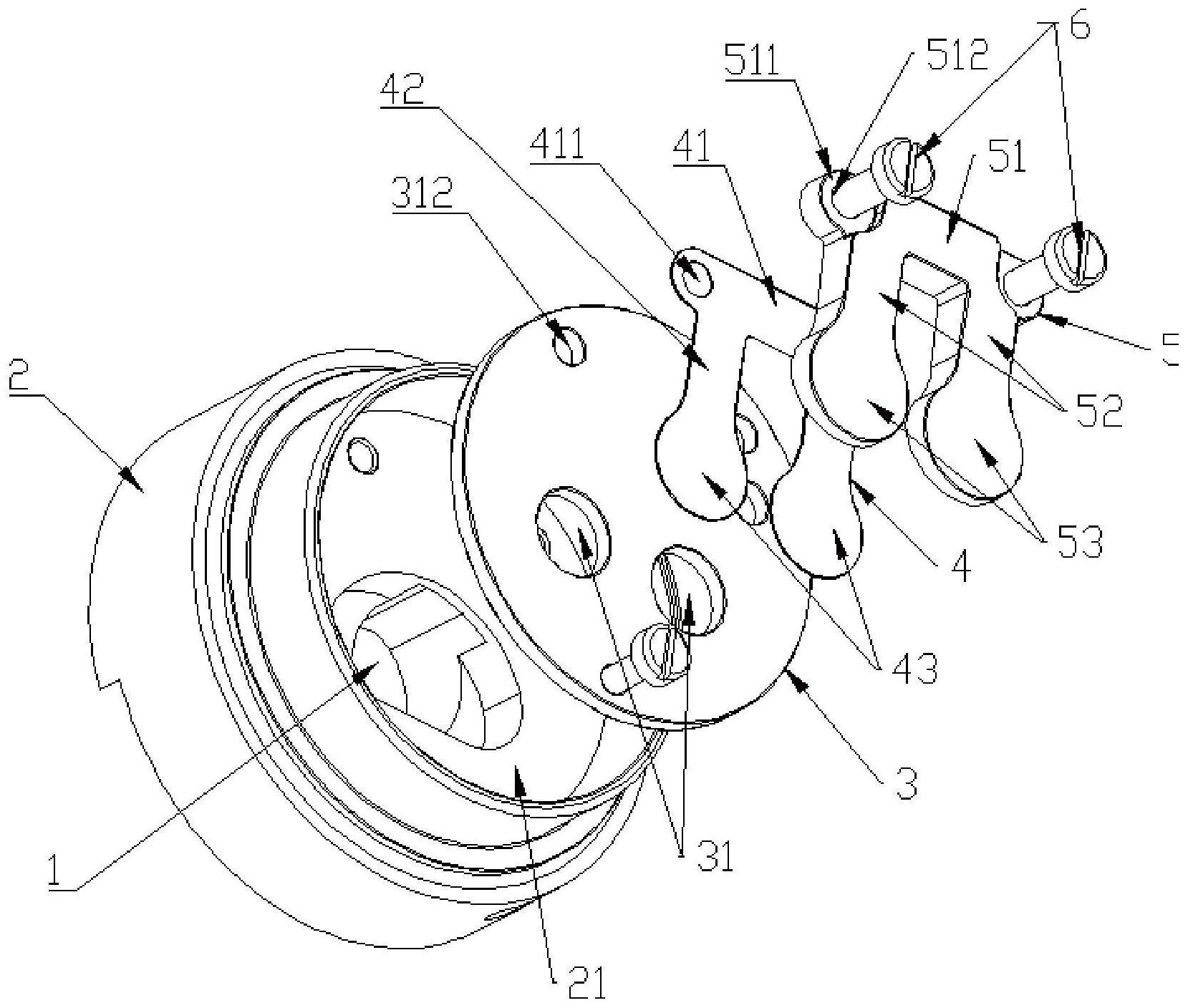

为了解决上述技术问题，本发明提出了一种止回阀及包括该止回阀的涡旋压缩 机，该止回阀与传统的止回阀相比能大幅度提高使用寿命，并适用于各种不同系列的涡旋 压缩机的，使用范围更广。 为了达到上述目的，本发明的技术方案如下： 一种止回阀，包括： 阀座底板，阀座底板设置于静涡旋盘背面的排气口处，在阀座底板上设有至少两 个底板通孔，且底板通孔与排气口相连通； 阀片，设置于阀座底板与阀座之间，阀片包括：阀片固定连接部以及与阀片固定连 接部连接的至少两个阀片脚，阀片脚的数量与底板通孔的数量一致，且一个阀片脚的端部 覆盖于一个底板通孔上； 阀座，阀座设置于阀片上，且阀座的结构与阀片相匹配； 紧固件，用于将阀座底板、阀片以及阀座固定于静涡旋盘上。 在上述技术方案的基础上，还可做如下改进： 作为优选的方案，阀座底板设置于静涡旋盘背面的凹槽内。 作为优选的方案，阀座底板的形状与静涡旋盘背面的凹槽相适配。 作为优选的方案，阀片脚的端部的形状与底板通孔的形状一致。 作为优选的方案，阀片脚的端部的形状呈圆形。 作为优选的方案，在阀座底板、阀片固定连接部以及阀座固定连接部上设有固定 孔，紧固件依次穿过阀座固定连接部的固定孔、阀片固定连接部的固定孔以及阀座底板上 的固定孔与静涡旋盘固定连接。 作为优选的方案，在阀座固定连接部上设有定位槽，且阀座固定连接部上的固定 孔设置于该定位槽内。 作为优选的方案，阀片脚与阀片固定连接部呈垂直设置。 作为优选的方案，阀座底板、阀片以及阀座均为一体式结构。 本发明还公开一种涡旋压缩机，在涡旋压缩机的排气口处安装有止回阀。 本发明公开一种止回阀及包括该止回阀的涡旋压缩机，具有以下有益效果： 3 CN 111550581 A 说　明　书 2/3 页 第一，阀座底板紧固连接静涡旋盘的排气口位置； 第二，阀座底板上有至少两个底板通孔，采用多排气通孔的设计能有效控制通流 面积，适应不同机型，不同排量压缩机的使用； 第三，采用多排气通孔的设计可以有效降低了停机时压力差导致的阀片受力，减 小了阀片的变形，大大提高了阀体的寿命。 附图说明 图1为现有技术中的止回阀的剖视图。 图2为现有技术中的止回阀的俯视图。 图3为本发明实施例提供的止回阀的爆炸图。 图4为本发明实施例提供的止回阀的剖视图。 图5为本发明实施例提供的止回阀的俯视图。 其中：1-排气口，2-静涡旋盘，21-凹槽，3-阀座底板，31-底板通孔，312-固定孔，4- 阀片，41-阀片固定连接部，411-固定孔，42-阀片脚，43-阀片脚端部，5-阀座，51-阀座固定 连接部，511-定位槽，512-固定孔，52-阀座脚，53-阀座脚端部，6-紧固件。
