技术摘要：
本发明公开了一种内外循环制冷制热一体机，包括内循环回路和外循环回路；内循环回路包括收尾连接的压缩机、四通阀、冷凝器、第一膨胀阀、热交换器、第二膨胀阀、除湿器和四通阀；外循环回路包括收尾连接的压缩机、四通阀、冷凝器、第一膨胀阀、热交换器、单向阀组、第  全部
背景技术：
目前市面上的热泵烘干设备分类为整体一体式和分体式烘干机两种，整体式热泵 烘干设备又可分为外循环和内循环两种机型，其中内循环机型最大的优点在于不受环境温 度限制能正常工作；缺点是升温速度较慢而且温度不高。外循环机型的优点是升温速度快； 缺点是容易受室外环境影响，当室外温度高时升温快，室外温度低时升温慢，如果室外温度 过低时就会导致不能正常升温，从而达不到理想效果，现有的烘干设备只能选择外循环或 者内循环，不能根据外界环境灵活切换。
技术实现要素：

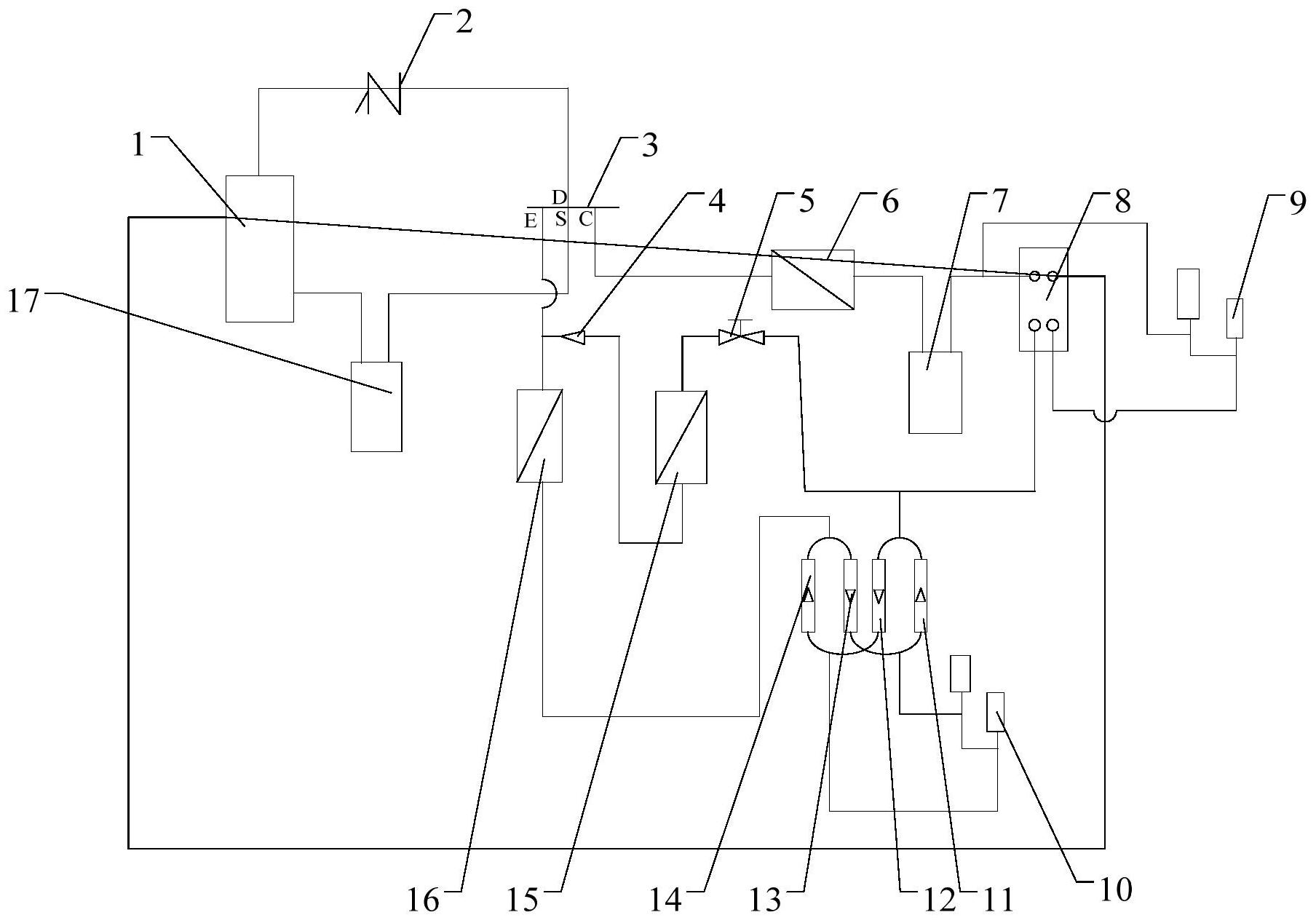

本发明的目的是提供一种内外循环制冷制热一体机，通过设置内循环回路和外循 环回路，从而根据外部环境温度经热交换器灵活切换内循环和外循环，且通过控制四通阀 和单向阀组的开闭，控制回路中的制冷剂正向运转或者反向运转，从而切换制冷模式或者 制热模式，实用性更强。 为实现上述目的，本发明提供了一种内外循环制冷制热一体机，包括内循环回路 和外循环回路； 内循环回路包括收尾连接的压缩机、四通阀、冷凝器、第一膨胀阀、热交换器、第二 膨胀阀、除湿器和四通阀； 外循环回路包括收尾连接的压缩机、四通阀、冷凝器、第一膨胀阀、热交换器、单向 阀组、第三膨胀阀、蒸发器和四通阀。 优选的，单向阀组包括并联而成的第一单向阀、第二单向阀、第三单向阀和第四单 向阀； 第一单向阀的输入端与第二单向阀的输出端并联，第一单向阀的输出端与第三单 向阀的输出端并联，第三单向阀的输入端与第四单向阀的输出端并联，第四单向阀的输入 端与第二单向阀的输入端并联； 第一单向阀输入端和第二单向阀输出端之间还经管线连接于热交换器与除湿器 之间，第一单向阀的输出端与第三单向阀的输出端之间经二通阀、第三膨胀阀连接于第二 单向阀输入端和第四单向阀输入端之间，第四单向阀输出端和第三单向阀输入端之间与蒸 发器连接。 优选的，压缩机的排气口与四通阀的D管连接，压缩机的排气口与四通阀D管之间 还连接有回油器； 压缩机的第一吸气口与四通阀的S管连接，压缩机的第一吸气口与四通阀S管之间 还连接有回油器； 四通阀的C管与冷凝器连接，四通阀的E管分别与除湿器和蒸发器连接。 3 CN 111609595 A 说　明　书 2/3 页 优选的，除湿器和四通阀的E管之间还连接有第五单向阀。 优选的，热交换器还经增焓喷气管与压缩机的第二吸气口连接。 优选的，第一膨胀阀、第二膨胀阀和第三膨胀阀均为电子膨胀阀。 因此，本发明采用上述结构的内外循环制冷制热一体机，通过设置内循环回路和 外循环回路，从而根据外部环境温度经热交换器灵活切换内循环和外循环，且通过控制四 通阀和单向阀组的开闭，控制回路中的制冷剂正向运转或者反向运转，从而切换制冷模式 或者制热模式，实用性更强。 下面通过附图和实施例，对本发明的技术方案做进一步的详细描述。 附图说明 图1为本发明的实施例一种内外循环制冷制热一体机的管线布置图； 图2为本发明的实施例一种内外循环制冷制热一体机的结构示意图。 其中：1、压缩机；2、回油器；3、四通阀；4、第五单向阀；5、第二膨胀阀；6、冷凝器；7、 储液器；8、热交换器；9、第一膨胀阀；10、第三膨胀阀；11、第一单向阀；12、第二单向阀；13、 第三单向阀；14、第四单向阀；15、除湿器；16、蒸发器；17、油水分离器。
