技术摘要：
本发明适用于电源控制技术领域，提供了一种从机的开环控制方法及主从机并联系统，该方法包括：第一从机向控制器发送本机的绝对属性值，以控制器根据本机的绝对属性值以及主机的绝对属性值计算得到相对属性值，将相对属性值进行转换得到对应本机的从机微调量；第一从机  全部
背景技术：
在对大功率变换器扩展功率的电路进行采样时，目前采用闭环回路采样控制的方 法实现所有闭环控制对应的模块的均流效果。将多闭环回路的脉冲宽度调制(Pulse  Width  Modulation，PWM)分别进行模拟/数字转换器(Analog-to-Digital  Converter，ADC)采样， 一个ADC采样模块采集一个闭环回路的电流，然后根据采集到的电流进行各自的闭环调节， 使得所有的硬件的电流均相同。然而，采用现有技术进行采样调节时由于采用闭环控制，不 能快速达到所有闭环回路均流，导致调节工作效率较低。
技术实现要素：

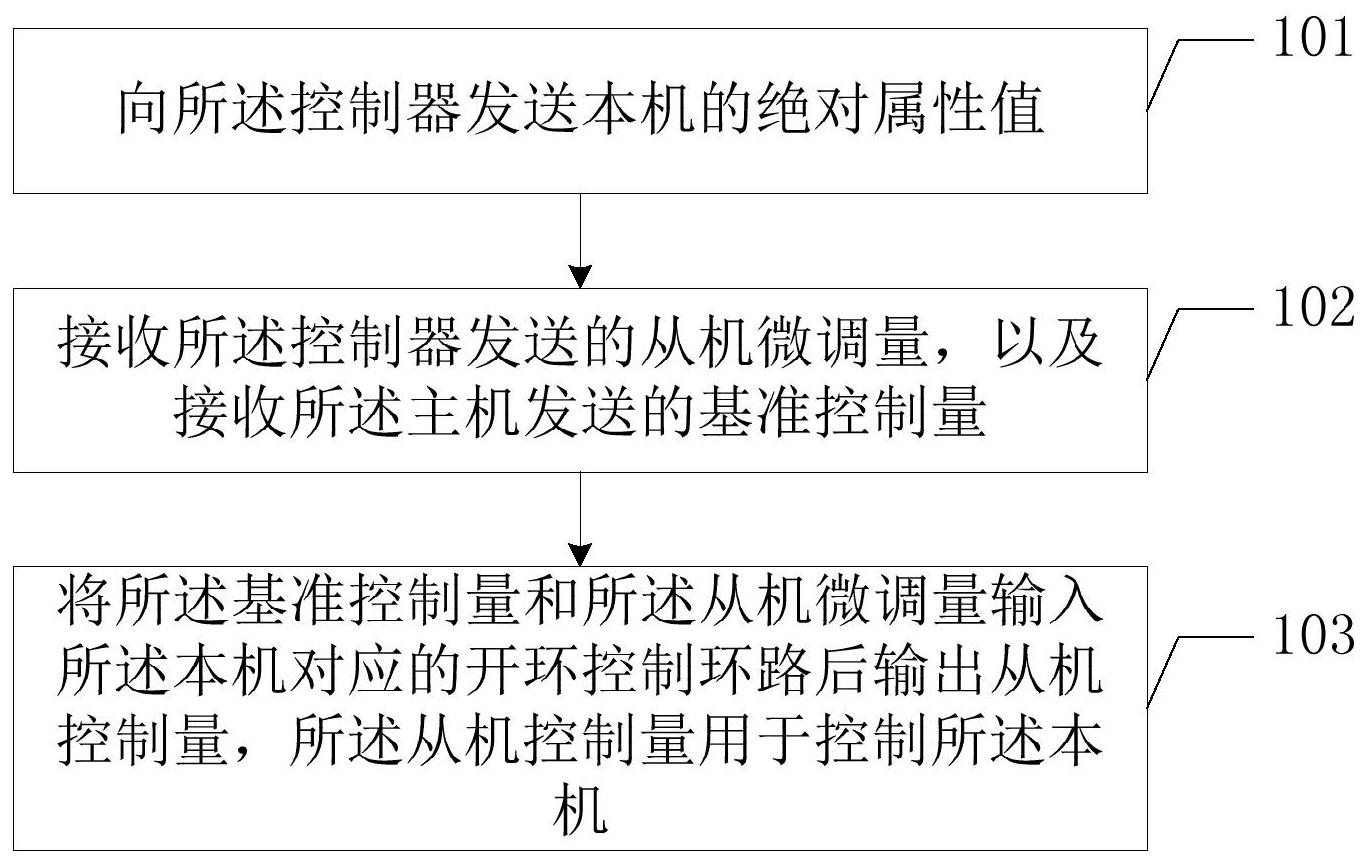

有鉴于此，本发明实施例提供了一种从机的开环控制方法及主从机并联系统，旨 在解决现有技术中由于采用闭环控制，不能快速达到所有闭环控制的模块均流，导致调节 工作效率较低的问题。 为实现上述目的，本发明实施例的第一方面提供了一种从机的开环控制方法，应 用于多个并联连接的电源模块和控制器构成的主从机并联系统，任一电源模块为主机，其 余电源模块为从机，所述从机中至少一个第一从机执行开环控制方法，第一从机执行的开 环控制方法包括： 向所述控制器发送本机的绝对属性值，以所述控制器根据本机的绝对属性值以及 所述主机的绝对属性值计算得到相对属性值，并将所述相对属性值进行转换得到对应本机 的从机微调量；所述绝对属性值用于表征所述电源模块的固有属性； 接收所述控制器发送的从机微调量，以及接收所述主机发送的基准控制量； 将所述基准控制量和所述从机微调量输入所述本机对应的开环控制环路后输出 从机控制量，所述从机控制量用于控制所述本机。 作为本申请另一实施例，所述将所述相对属性值进行转换得到对应本机的从机微 调量，包括： 将所述相对属性值转换为与所述主机的基准控制量具有相同属性或者格式的值， 将此值作为对应本机的从机微调量。 作为本申请另一实施例，所述将所述基准控制量和所述从机微调量输入所述本机 对应的开环控制环路后输出从机控制量，包括： 将所述基准控制量和所述从机微调量进行叠加处理后输入所述本机对应的开环 控制环路后输出从机控制量。 作为本申请另一实施例，在将多个并联连接的电源模块和控制器构成的并联系统 前，还包括： 4 CN 111555424 A 说　明　书 2/6 页 采用相同的测试条件，分别检测所有电源模块的电参数，并将所述电参数转换为 绝对属性值存储于对应的电源模块内。 作为本申请另一实施例，所述电参数包括电压参数、电流参数或者功率参数。 本发明实施例的第二方面提供一种主从机并联系统，包括多个并联连接的电源模 块和控制器，任一电源模块为主机，其余电源模块为从机，所述从机中至少一个第一从机执 行上述任一项所述从机的开环控制方法，所述电源模块内均预先存储本机的绝对属性值， 所述绝对属性值用于表征所述电源模块的固有属性； 所述控制器获取全部电源模块的绝对属性值，根据所述任一第一从机的绝对属性 值以及所述主机的绝对属性值计算得到所述任一第一从机相对主机的相对属性值，将得到 的相对属性值进行转换得到从机微调量，并将从机微调量发送给对应的第一从机； 所述主机根据闭环控制环路输出基准控制量，并将所述基准控制量发送至所述任 一第一从机，所述基准控制量用于控制主机； 所述任一第一从机将所述基准控制量和本机的从机微调量输入本机对应的开环 控制环路后输出从机控制量，所述从机控制量用于控制本机。 作为本申请另一实施例，所述电源模块的功率电路均相同。 作为本申请另一实施例，所述第一从机包括CPLD单元或者FPGA单元，用于实现将 所述基准控制量和本机的从机微调量输入本机对应的开环控制环路后输出从机控制量。 作为本申请另一实施例，当从机的数量为至少两个时，至少两个从机的开环控制 环路相同。 本发明实施例的第三方面提供一种电源模块，应用于上述任一项所述的主从机并 联系统。 本发明实施例与现有技术相比存在的有益效果是：与现有技术相比，本发明通过 执行开环控制方法的第一从机向控制器发送本机的绝对属性值，使控制器根据本机的绝对 属性值以及主机的绝对属性值计算得到相对属性值，并将相对属性值进行转换得到对应本 机的从机微调量；第一从机将主机发送的基准控制量和控制器发送的从机微调量输入到本 机对应的开环控制环路，输出从机控制量，使调节后的第一从机跟随主机实现硬件均流或 均功率，通过开环控制的第一从机进行各自调节校准，使得调节方式更灵活，更易控制，且 可以提高校准工作效率高。 附图说明 为了更清楚地说明本发明实施例中的技术方案，下面将对实施例或现有技术描述 中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本发明的一些 实施例，对于本领域普通技术人员来讲，在不付出创造性劳动性的前提下，还可以根据这些 附图获得其他的附图。 图1是本发明实施例提供的从机的开环控制方法的流程示意图； 图2是本发明实施例提供的主从机并联系统的示意图； 图3是本发明实施例提供的至少一个从机分别与主机的连接示意图。 5 CN 111555424 A 说　明　书 3/6 页
