技术摘要：
本发明涉及装饰墙板技术领域，更具体地说，它涉及一种新型装饰墙板的安装方法，其包括将多块连接板固定在墙体上；调整连接板上的多组安装块的位置，直至连接板内的限位结构将安装块限位；将安装座嵌入新型装饰墙板的嵌槽内并通过螺钉进行固定；将新型装饰墙板上的多组  全部
背景技术：
为了装修的美观,人们通常在室内或室外的墙体上安装装饰墙板来增加装修的美 观度,在对装饰墙板进行安装的过程中,现有技术普遍采用水泥粘接的方式将装饰墙板固 定于墙体表面,在安装装饰墙板前,需要在水泥粉内加入砂料及水等配置成水泥浆体,再将 水泥浆体均匀涂抹在墙体表面,最后将装饰墙板粘接在墙体表面,整个安装过程较为费时， 增加了安装装饰墙板的时间成本。 现有授权公告号为CN209082887U的中国专利采用了一种室内外保温装饰墙板安 装结构来对装饰墙板进行安装，从而提供了一种装饰墙板的安装方法。上述安装结构包括 保温装饰墙板、设置在相邻所述保温装饰墙板靠近墙体一侧的内连接件、以及设置在相邻 所述保温装饰墙板外侧的外连接件,内连接件和外连接件之间将相邻所述保温装饰墙板之 间夹紧,安装结构还包括将保温装饰墙板固定在墙体上的固定组件。该安装结构的优点是 提高了保温装饰墙板与墙体之间的连接强度和稳定性,同时避免了相邻保温装饰墙板的端 面处出现较大的连接缝隙,提高了保温和防水的性能。 然而，采用上述安装结构来对装饰墙板进行安装的方法会导致装饰墙板的外壁不 够平整，影响装饰墙板的装饰效果。
技术实现要素：

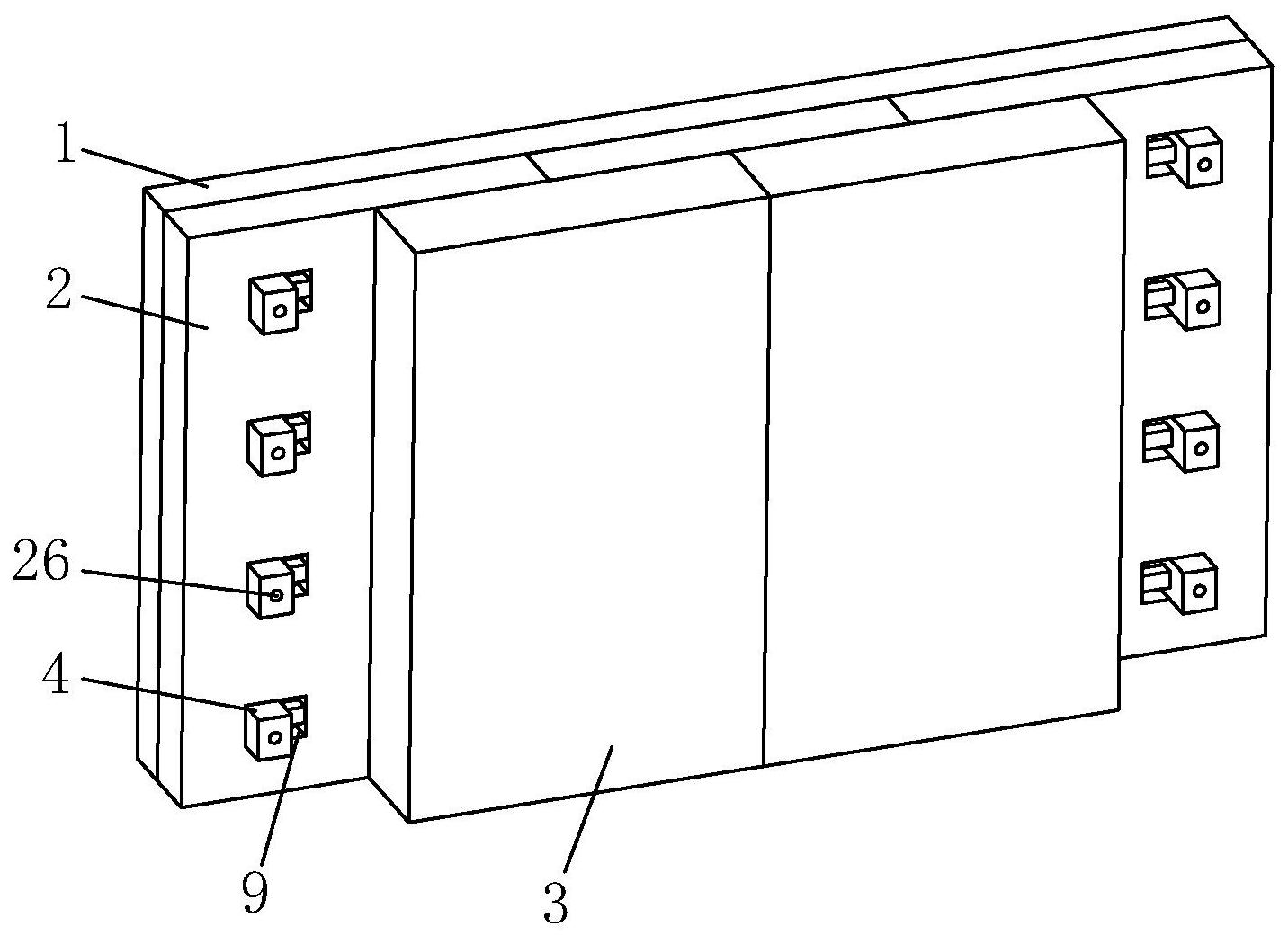

本发明的目的是提供一种新型装饰墙板的安装方法，在能够稳定安装新型装饰墙 板并避免相邻的新型装饰墙板之间出现较大的缝隙的同时，还能保持新型装饰墙面的平整 性，避免影响新型装饰墙面的装饰效果。 本发明的上述技术目的是通过以下技术方案得以实现的： 一种新型装饰墙板的安装方法，包括： 步骤一：先将多块连接板固定在墙体上； 步骤二：调整连接板上的多组安装块的位置，直至连接板内的限位结构将安装块限位； 步骤三：将安装座嵌入新型装饰墙板的嵌槽内并通过螺钉进行固定； 步骤四：将新型装饰墙板上的多组安装座与连接板上的多组安装块错位对齐，通过安 装座与安装块之间的卡接结构将新型装饰墙板固定在连接板上，通过安装座上的解锁件解 除限位结构对安装块的限位，并通过拉紧结构拉紧多组安装块。 通过采用上述技术方案，利用限位结构能够使多组安装块固定在安装位置上，利 用卡接结构能够快速将新型装饰墙板快速安装在连接板上，利用解锁件能够在将新型装饰 墙板完成安装的同时，解除限位结构对安装块的限位，在拉紧结构的作用下，安装在多组安 装块之间的新型装饰墙板相互抵紧，避免相邻的新型装饰墙板之间出现较大的缝隙，并且 限位结构、卡接结构和拉紧结构均设置在新型装饰墙板的内侧与连接板之间，在能够稳定 4 CN 111576777 A 说　明　书 2/6 页 安装新型装饰墙板并避免相邻的新型装饰墙板之间出现较大的缝隙的同时，能够保持新型 装饰墙面的平整性，避免影响新型装饰墙面的装饰效果。 本发明的目的之二还在于提供一种新型装饰墙板的安装结构，其通过以下技术方 案得以实现： 一种新型装饰墙板的安装结构，包括墙体、固定在墙体上的连接板和安装在连接板上 的新型装饰墙板； 所述连接板上背离墙体的一面设置有多组安装块，多组所述安装块沿竖直方向间隔排 列设置在所述连接板上，每组所述安装块的数量为两个，所述连接板上设置有自动将同组 两个安装块拉紧的拉紧结构，所述连接板上设置有限制同组两个所述安装块拉紧的限位结 构； 所述新型装饰墙板的朝向连接板的面上开设有多个嵌槽，每块所述新型装饰墙板上开 设的所述嵌槽数量与每块所述连接板上设置的所述安装块数量一致，所述嵌槽内嵌入设置 有安装座，所述安装座与安装块之间设置有卡接结构，所述卡接结构上设置有解除安装块 的限位状态的解锁件，每两块所述新型装饰墙板错位安装在同一所述连接板上。 通过采用上述技术方案，当两块新型装饰墙板通过卡接结构错位安装在同一连接 板上时，卡接结构内的解锁件同时解除限位结构对同组两块安装块之间的拉紧限制，使得 同组的两块安装块在拉紧结构的作用下相互拉紧，在多组安装块的拉紧作用下，相邻两个 新型装饰墙板相互抵紧，避免两块新型装饰墙板之间出校较大的缝隙，由于卡接结构、限位 结构和拉紧结构均夹设在连接板和新型装饰墙板之间，因此新型装饰墙板的外侧壁保持较 好的平整性，利用该新型装饰墙板的安装结构对新型装饰墙板进行安装时，在能够稳定安 装新型装饰墙板并避免相邻的新型装饰墙板之间出现较大的缝隙的同时，能够保持新型装 饰墙板的平整性，避免影响新型装饰墙板的装饰效果。 本发明进一步设置为：所述拉紧结构包括滑槽、调节孔、第一调节块和第一弹簧， 所述滑槽设置有多个，多个所述滑槽均设置在所述连接板上背离墙体的一面，多个所述滑 槽的位置对应多个所述安装块的位置开设，多个所述安装块一一对应地水平滑移设置在多 个所述滑槽内，所述调节孔开设在相邻两个所述滑槽之间，所述调节孔的两端分别贯穿至 其两侧的所述滑槽内，每一个所述调节孔内滑移设置有两个所述第一调节块，两个所述第 一调节块之间连接有所述第一弹簧，所述第一弹簧始终处于拉伸状态，所述第一调节块上 远离所述第一弹簧的一端与所述安装块连接。 通过采用上述技术方案，由于第一弹簧处于拉伸状态，因此第一弹簧具有缩短变 形的趋势，使得位于调节孔内的两个第一调节块具有相互靠近的趋势，进一步使得两个安 装块具有被拉紧的趋势，从而使得两块新型装饰墙板在安装后能够被相互拉紧。 本发明进一步设置为：所述限位结构包括第一调节腔、插杆、连杆、第二调节腔、第 二调节块和第二弹簧，所述第一调节腔和第二调节腔均开设有多个，多个所述第一调节腔 和所述第二调节腔均开设在所述连接板内，所述第一调节腔与所述第二调节腔相邻开设， 所述第二调节腔上开设有连通所述第一调节腔的条形口，所述第二调节块滑移设置在所述 第二调节腔内，所述第二调节块的一端与所述第二调节腔的一端之间连接有所述第二弹 簧，所述第二弹簧始终处于拉伸状态，所述第二调节块的侧壁上连接有所述连杆，所述连杆 穿过所述条形口，所述连杆上远离第二调节块的一端连接有所述插杆，所述连杆的长度方 5 CN 111576777 A 说　明　书 3/6 页 向与所述插杆的长度方向垂直，所述安装块的内端开设有插接口，所述插接口的形状尺寸 与所述插杆一端的形状尺寸配合设置，所述第一调节腔与所述滑槽之间连通设置有通孔， 所述通孔的形状尺寸与所述插杆一端的形状尺寸配合设置，所述通孔可同时与所述插杆的 一端及所述插接口对齐以使所述插杆的一端插入所述插接口内。 通过采用上述技术方案，由于第二弹簧处于拉伸状态，因此第二弹簧具有变形收 缩的趋势，带动第二调节块在第二调节槽内移动，第二调节块通过连杆带动插杆插入通孔 内，然后移动安装块使插接口与通孔对齐，使得插杆插入插接口内，从而通过插杆的插接限 制同组两个安装块之间的拉紧状态。 本发明进一步设置为：所述卡接结构包括固定块、弹性杆和卡头，所述固定块设置 在所述安装座上，所述弹性杆设置为两根，两根所述弹性杆间隔设置在所述固定块的一端 以形成让位槽，所述卡头设置为两个，两个卡头分别设置在弹性杆上远离所述固定块的一 端，所述卡接结构还包括卡接槽，所述卡接槽的截面呈T形以具有粗端和细端，所述卡接槽 开设在所述安装块的外端，所述卡接槽的细端和粗端由外至内设置在所述安装块上，两个 所述卡头可卡接在所述卡接槽的粗端。 通过采用上述技术方案，将新型装饰墙板安装在连接板的过程中，利用安装座上 的卡接结构卡接在安装块上的卡接槽，在卡接过程中，卡头和弹性杆先是在卡接槽的细端 内往让位槽内摆动，当卡头伸入卡接槽的粗端后，卡头和弹性杆恢复原形，从而使得卡头卡 接槽卡接槽的粗端内，进而将新型装饰墙板快速安装在连接板上。 本发明进一步设置为：所述解锁件为顶杆，所述顶杆设置在固定块的一端并位于 让位槽内，所述卡接槽的粗端与所述插接口连通，所述顶杆的长度等于弹性杆的长度、卡接 槽上沿卡头的插入方向的长度及插接口的长度之和。 通过采用上述技术方案，当卡接结构卡接在卡接槽内时，顶杆恰好将插杆顶出至 插接口外，从而解除了限位结构对安装块的拉紧状态的限制，通过两个安装块之间的相互 拉紧，使得两块安装在安装块上的新型装饰墙板相互抵紧，从而避免两块新型装饰墙板之 间出现较大的缝隙。 本发明进一步设置为：所述安装座通过螺钉固定在新型装饰墙板的嵌槽内。 通过采用上述技术方案，可在安装新型装饰墙板前再将安装座固定在嵌槽内，从 而可将安装座和新型装饰墙板分开进行输送。 本发明进一步设置为：所述固定块、弹性杆和卡头均为塑料件。 通过采用上述技术方案，使得固定块、弹性杆和卡头具有较好的弹性且易于成形。 综上所述，本发明具有以下有益效果： 其一，将新型装饰墙板安装在连接板的过程中，利用安装座上的卡接结构卡接在安装 块上的卡接槽，在卡接过程中，卡头和弹性杆先是在卡接槽的细端内往让位槽内摆动，当卡 头伸入卡接槽的粗端后，卡头和弹性杆恢复原形，从而使得卡头卡接槽卡接槽的粗端内，进 而将新型装饰墙板快速安装在连接板上； 其二，当卡接结构卡接在卡接槽内时，顶杆恰好将插杆顶出至插接口外，从而解除了限 位结构对安装块的拉紧状态的限制，通过两个安装块之间的相互拉紧，使得两块安装在安 装块上的新型装饰墙板相互抵紧，从而避免两块新型装饰墙板之间出现较大的缝隙； 其三，由于卡接结构、限位结构和拉紧结构均夹设在连接板和新型装饰墙板之间，因此 6 CN 111576777 A 说　明　书 4/6 页 新型装饰墙板的外侧壁保持较好的平整性，利用该新型装饰墙板的安装结构对新型装饰墙 板进行安装时，在能够稳定安装新型装饰墙板并避免相邻的新型装饰墙板之间出现较大的 缝隙的同时，能够保持新型装饰墙板的平整性，避免影响新型装饰墙板的装饰效果。 附图说明 图1是本实施例中新型装饰墙板的安装结构的整体示意图； 图2是本实施例中新型装饰墙板的安装结构的结构爆炸图； 图3是本实施例中新型装饰墙板的安装结构的结构剖视图； 图4是图3中A处的局部放大图。 图中：1、墙体；2、连接板；3、新型装饰墙板；4、安装块；5、嵌槽；6、安装座；7、锁紧 块；8、锁紧槽；9、滑槽；10、调节孔；11、第一调节块；12、第一弹簧；13、第一调节腔；14、插杆； 15、连杆；16、第二调节腔；17、第二调节块；18、第二弹簧；19、条形口；20、插接口；21、通孔； 22、固定块；23、弹性杆；24、卡头；25、让位槽；26、卡接槽；27、顶杆。
