技术摘要：

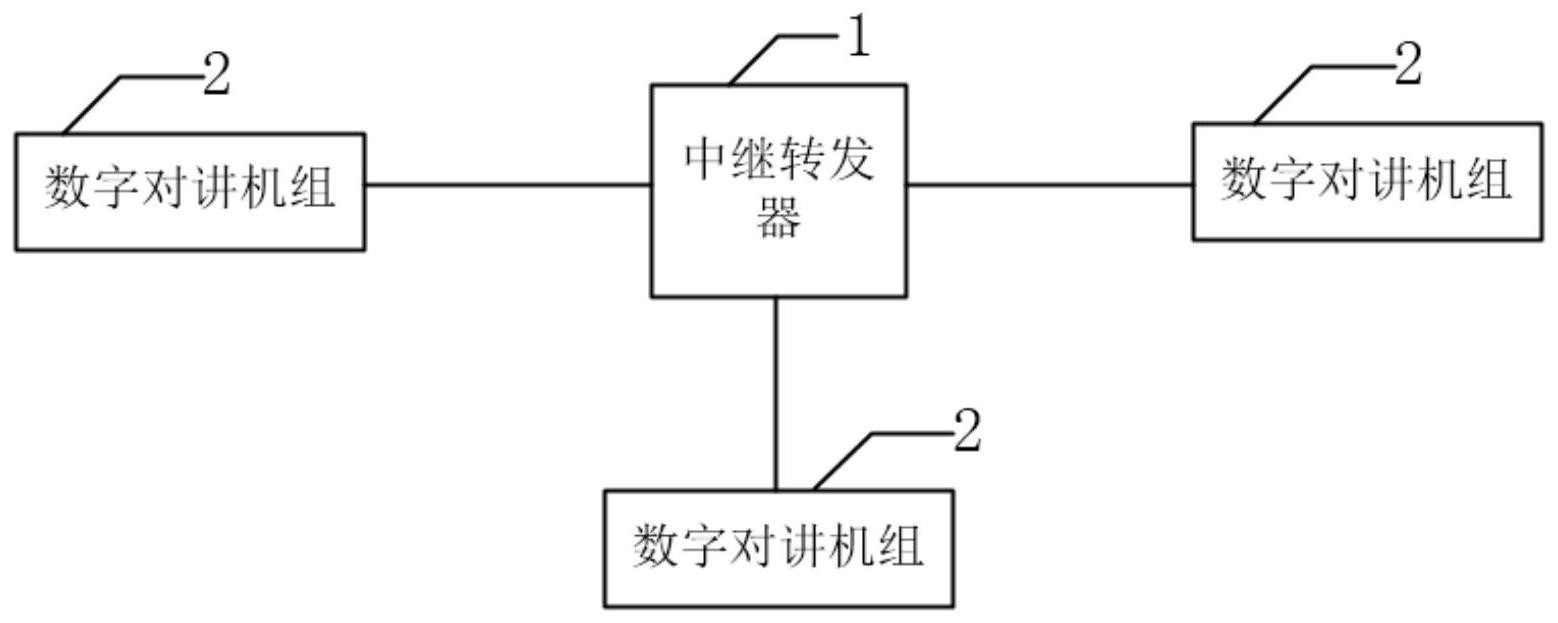

本发明涉及一种中继转发器组网通话系统，包括：中继转发器和三个数字对讲机组，每个数字对讲机组包括至少一个数字对讲机，中继转发器与每个数字对讲机相连，且中继转发器通过DECT通讯方式与每个数字对讲机进行通讯，以实现每个数字对讲机之间的相互通讯，从而实现了多  全部
背景技术：
对讲机在日常的生产和生活中应用越来越广泛，由于其便捷及时的对话功能，受 到越来越多人的青睐。目前，大多数的对讲机多为手持式，当需要对话时，通过按下对话开 关进行对话，而且只能实现单方面的对话，讲的一方不能听，听的一方不能讲。 因此，如何实现多个对讲机相互之间的互动交流，是本领域技术人员亟需解决的 技术问题。
技术实现要素：
有鉴于此，本发明的目的在于克服现有技术的不足，提供一种中继转发器组网通 话系统，以实现多人讲话，多人收听的目的，增加数字对讲机的功能。 为实现以上目的，本发明采用如下技术方案： 一种中继转发器组网通话系统，包括：中继转发器和三个数字对讲机组，每个所述 数字对讲机组包括至少一个数字对讲机； 所述中继转发器与每个所述数字对讲机相连，且所述中继转发器通过DECT  通讯 方式与每个所述数字对讲机进行通讯，以实现每个所述数字对讲机之间的相互通讯。 可选的，上述所述中继转发器包括：第一主模块、第二主模块和第一从模块；三个 所述数字对讲机组为第一直连对讲机组、第二直连对讲机组和第一扩充对讲机组； 所述第一直连对讲机组、所述第二直连对讲机组和所述第一扩充对讲机组均包括 至少一个数字对讲机； 所述第一主模块和所述第二主模块分别与所述第一直连对讲机组和第二直连对 讲机组相连，所述第一从模块与所述第一扩充对讲机组相连； 所述第一主模块、所述第二主模块和所述第一从模块以交流耦合的方式对每个所 述数字对讲机的语音信号进行叠加，以实现每个所述数字对讲机之间的相互通讯。 可选的，上述所述第一扩充对讲机组包括第一对讲主机和至少一个对讲从机； 所述第一从模块与所述第一对讲主机相连，所述第一对讲主机还通过TDMA  与每 个所述对讲从机相连，以实现对所述第一扩充对讲机组内的数字对讲机的数量的扩充。 可选的，上述所述第一直连对讲机组包括五个对讲从机，所述第二直连对讲机组 包括五个对讲从机，所述第一扩充对讲机组的所述对讲从机为四个。 可选的，上述所述中继转发器包括：第三主模块、第二从模块和第三从模块；所述 三个对讲机组为第三直连对讲机组、第二扩充对讲机组和第三扩充对讲机组； 所述第三直连对讲机组、所述第二扩充对讲机组和所述第三扩充对讲机组均包括 至少一个数字对讲机； 所述第三主模块与所述第三直连对讲机组相连，所述第二从模块和所述第三从模 4 CN 111586595 A 说　明　书 2/8 页 块分别与所述第二扩充对讲机组和所述第三扩充对讲机组相连； 所述第三主模块、所述第二从模块和所述第三从模块以交流耦合的方式对每个所 述数字对讲机的语音信号进行叠加，以实现每个所述数字对讲机之间的相互通讯。 可选的，上述所述第二扩充对讲机组包括第二对讲主机和至少一个对讲从机；所 述第三扩充对讲机组包括第三对讲主机和至少一个对讲从机； 所述第二从模块与所述第二对讲主机相连，所述第二对讲主机还通过TDMA  与每 个所述对讲从机相连，以实现对所述第二扩充对讲机组内的数字对讲机的数量的扩充； 所述第三从模块与所述第三对讲主机相连，所述第三对讲主机还通过TDMA  与每 个所述对讲从机相连，以实现对所述第三扩充对讲机组内的数字对讲机的数量的扩充。 可选的，上述所述第三直连对讲机组包括五个对讲从机，所述第二扩充对讲机组 的所述对讲从机为四个，所述第三扩充对讲机组的所述对讲从机为四个。 可选的，上述所述第一从模块、所述第二从模块和所述第三从模块均可连接扩展 中继转发器，通过所述扩展中继转发器实现无限数目的数字对讲机扩充。 可选的，上述所述中继转发器还包括对讲从机检测模块； 所述对讲从机检测模块用于检测所述第一对讲主机、所述第二对讲主机和所述第 三对讲主机分别连接的所述对讲从机的数量，以实现根据所述数量进行扩充或删减。 可选的，上述所述中继转发器还包括注册模块； 所述注册模块实现所述对讲从机与所述第一对讲主机、所述第二对讲主机和所述 第三对讲主机的配对连接，以实现语音信号的加密传输。 本发明采用的一种中继转发器组网通话系统，通过中继转发器将多个数字对讲机 实现通讯，而且采用的DECT的通讯方式能够保证通话质量的高清，通过中继转发器可以实 现在数字对讲机之间的多人讲话、多人收听的效果，便于人员的协同工作，更加方便了数字 对讲机的功能。 附图说明 为了更清楚地说明本发明实施例或现有技术中的技术方案，下面将对实施例或现 有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本 发明的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以 根据这些附图获得其他的附图。 图1是本发明实施例提供的中继转发器组网通话系统的一种结构示意图； 图2是图1中的DECT通讯全双工通讯的一种原理图； 图3a是图1中的DECT通讯时隙分配示意图； 图3b是图3a中的时隙分配后的通话原理示意图； 图4是本发明实施例提供的中继转发器工作模式的一种结构示意图； 图5是本发明实施例提供的中继转发器工作模式的另一种结构示意图； 图6a是图1中的中继转发器主控芯片的第一部分的电路原理图； 图6b是图1中的中继转发器主控芯片的第二部分的电路原理图； 图6c是图1中的中继转发器主控芯片的第三部分的电路原理图； 图6d是图1中的中继转发器主控芯片的第四部分的电路原理图； 5 CN 111586595 A 说　明　书 3/8 页 图7是图1中的数字对讲机的射频芯片的电路原理图； 图8是本发明实施例提供的中继转发器组网通话系统扩展的一种原理图； 图9a是本发明实施例提供的数字对讲机的一种结构示意图； 图9b是本发明实施例提供的数字对讲机的另一种结构示意图。
