技术摘要：
垂直轴风力机直驱螺旋线叶片轮轴升温蓄热系统属于风力机热能制备技术；在充填液压油的升温箱体内安装螺旋线方向相同的主、副BF螺旋线状搅龙叶片轮轴，固装在主BF螺旋线状搅龙叶片轮轴上的主动齿轮A、B分别与固装在副BF螺旋线状搅龙叶片轮轴上的从动齿轮A、B啮合，在升  全部
背景技术：
随着不可再生能源的减少和环保要求的提高，近年来以风能、太阳能为能源的动 力机械研发成功。基于其既环保，又可再生的特征优势，成为当前发展快速、使用前景良好 地新型能源动力机械之一。垂直轴风力机是一种以空气自动流动产生的风能为驱动能源的 动力机械设备，目前，主要并广泛应用于风力发电作业。为扩大垂直轴风力机的使用范围， 利用垂直轴风力机将旋转的机械能转化为热能的机械设备已有研究，但由于结构设计的不 足和缺陷，该类转化设备存在转化效率低、损失浪费能源多的问题急需克服和解决。
技术实现要素：

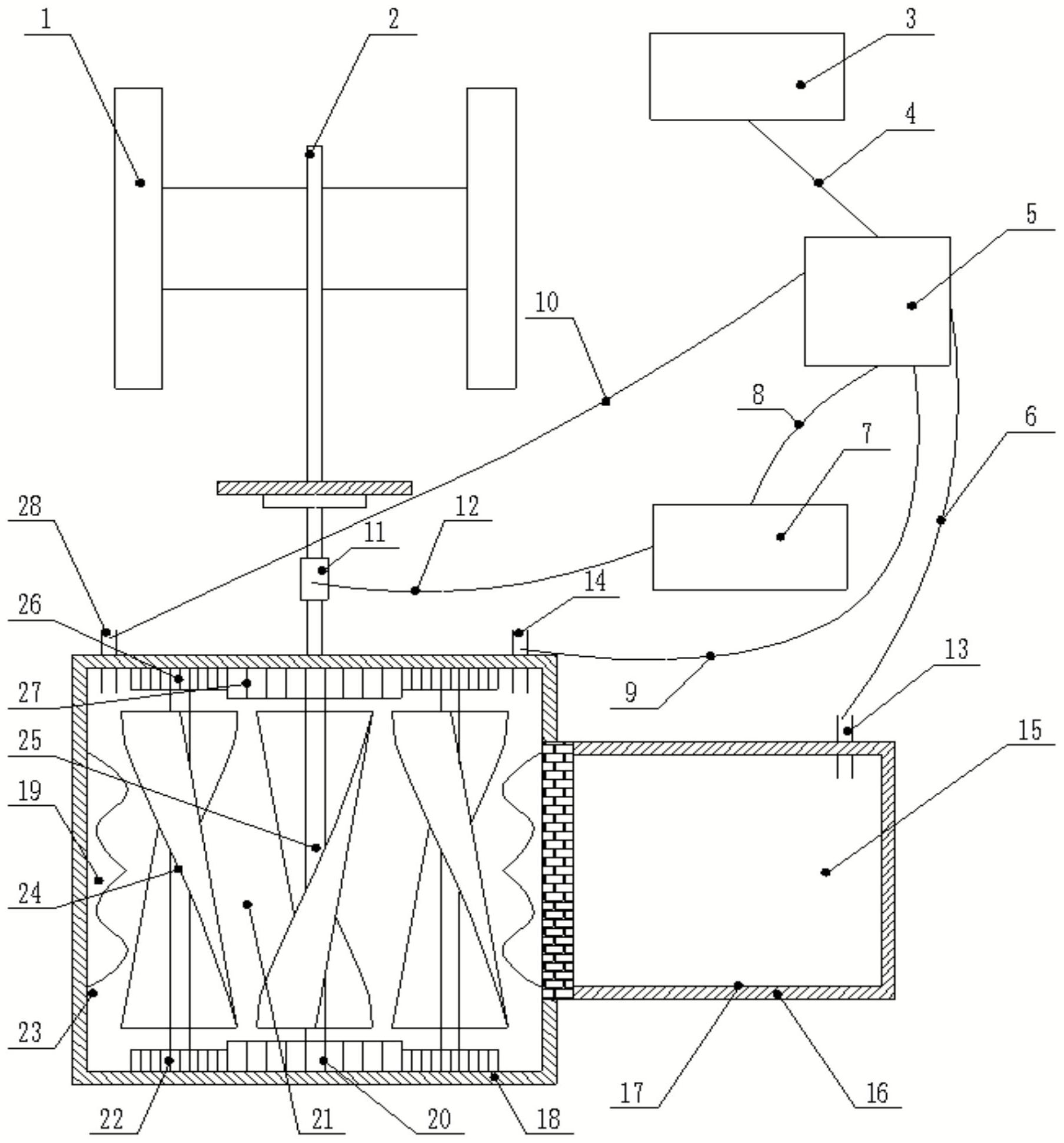

本发明创造的目的就是针对上述现有技术存在的问题，研究设计一种新结构的垂 直轴风力机直驱螺旋线叶片轮轴升温蓄热系统，达到节约机械动力能源、提高机械能转化 热能的转化效率的目的。 本发明创造的目的是这样实现的:在升温箱体内立向相互平行且可转动地安装主 BF螺旋线状搅龙叶片轮轴和副BF螺旋线状搅龙叶片轮轴，所述主BF螺旋线状搅龙叶片轮轴 的螺旋线方向与副BF螺旋线状搅龙叶片轮轴的螺旋线方向相同，在所述主BF螺旋线状搅龙 叶片轮轴的上、下部位上分别固装主动齿轮A和主动齿轮B，在所述副BF螺旋线状搅龙叶片 轮轴的上、下部位上分别固装从动齿轮A和从动齿轮B，所述从动齿轮A和从动齿轮B分别与 主动齿轮A和主动齿轮B相啮合；在所述升温箱体内侧立壁面上配装阻流叶片，液面高度传 感器和升温温度传感器配装在升温箱体上，在升温箱体内充填加入液压油，在所述升温箱 体侧壁外部上安装内充蓄存热能材料的蓄热材料箱体，蓄热温度传感器配装在蓄热材料箱 体上；在所述升温箱体和蓄热材料箱体上整体包容覆盖的分别设置保温层B和保温层A；所 述主BF螺旋线状搅龙叶片轮轴的上端部通过自动控制离合器与垂直轴风力机的风机转轴 连接；采用导线D、导线E和导线B或无线网络依次将液面高度传感器、升温温度传感器和蓄 热温度传感器分别与电脑连通，导线F或无线网络将控制器与自动控制离合器连通，所述电 脑通过导线A和导线C或无线网络分别与用户控制终端和控制器连通，至此构成垂直轴风力 机直驱螺旋线叶片轮轴升温蓄热系统。 本发明创造基于移动通讯和网络技术，采用垂直轴风力机的风机转轴输出力矩直 接驱动主、副BF螺旋线状搅龙叶片轮轴转动，并使液压油升温的实时数据以有线或无线网 络传输到电脑、控制器和用户控制终端，依据所获得的实时数据跟踪控制设备运行，具有结 构合理、简单、自动化程度高、机械能量转化热能效率高、能量转换损失少、作业使用寿命 长、安全性好的特点，为垂直轴风力机用于热能制备提供了新的设备。 3 CN 111608855 A 说　明　书 2/2 页 附图说明 图1是垂直轴风力机直驱螺旋线叶片轮轴升温蓄热系统总体结构示意图。 图中件号说明： 1、垂直轴风力机、2、风机转轴、3、用户控制终端、4、导线A、5、电脑、6、导线B、7、控 制器、8、导线C、9、导线D、10、导线E、11、自动控制离合器、12、导线F、13、蓄热温度传感器、 14、液面高度传感器、15、蓄存热能材料、16、保温层A、17、蓄热材料箱体、18、保温层B、19、阻 流叶片、20、主动齿轮B、21、液压油、22、从动齿轮B、23、升温箱体、24、副BF螺旋线状搅龙叶 片轮轴、25、主BF螺旋线状搅龙叶片轮轴、26、从动齿轮A、27、主动齿轮A、28、升温温度传感 器。
