技术摘要：
本发明提供了一种ZD6型转辙机缺口图像采集装置，包括底座、绝缘防护罩、盖板、透明面板和摄像头模组，底座安装于转辙机接点座上，底座和绝缘防护罩采用铰链联接，并用定位销固定及定位。摄像头模组安装于绝缘保护罩顶，并设有LED补光灯，垂直拍摄缺口图像。透明面板用  全部
背景技术：
道岔转换设备状态的好坏将直接影响列车的安全。为了保证列车安全和线路的运 营效率，减少道岔设备的维护和维修次数，对转辙机缺口进行实时监测尤为重要。 转辙机缺口监测系统是实现道岔转换设备维修的基础数据，也是信号维护管理工 作的重要工具。现有技术中，ZD6型转辙机的缺口图像采集装置利用金属支架将摄像头安装 于接点座上方。此种设计存在以下缺点： (1)需拆除转辙机自带的绝缘保护罩，存在人员触电的风险。 (2)由于摄像头安装于缺口观测视窗正上方，遮挡了人工观测缺口的视线，当维护 人员用人工观测缺口时，需对摄像头进行拆卸，拆卸后还需对缺口监测系统进行重新的标 定，造成使用及维护的不便。 (3)摄像头支架安装需对转辙机内部的部分结构进行重新的拆装，存在风险，且转 辙机内部空间狭小，不便操作。 (4)摄像头采用的支架均为金属材质，转辙机处于振动环境，由于拆除了绝缘用的 防护罩，当支架故障或安装松动时，摄像头支架可能造成转辙机接点短路，存在巨大的安全 隐患。 (5)缺口图像采集装置不满足IP54的防护等级。
技术实现要素：

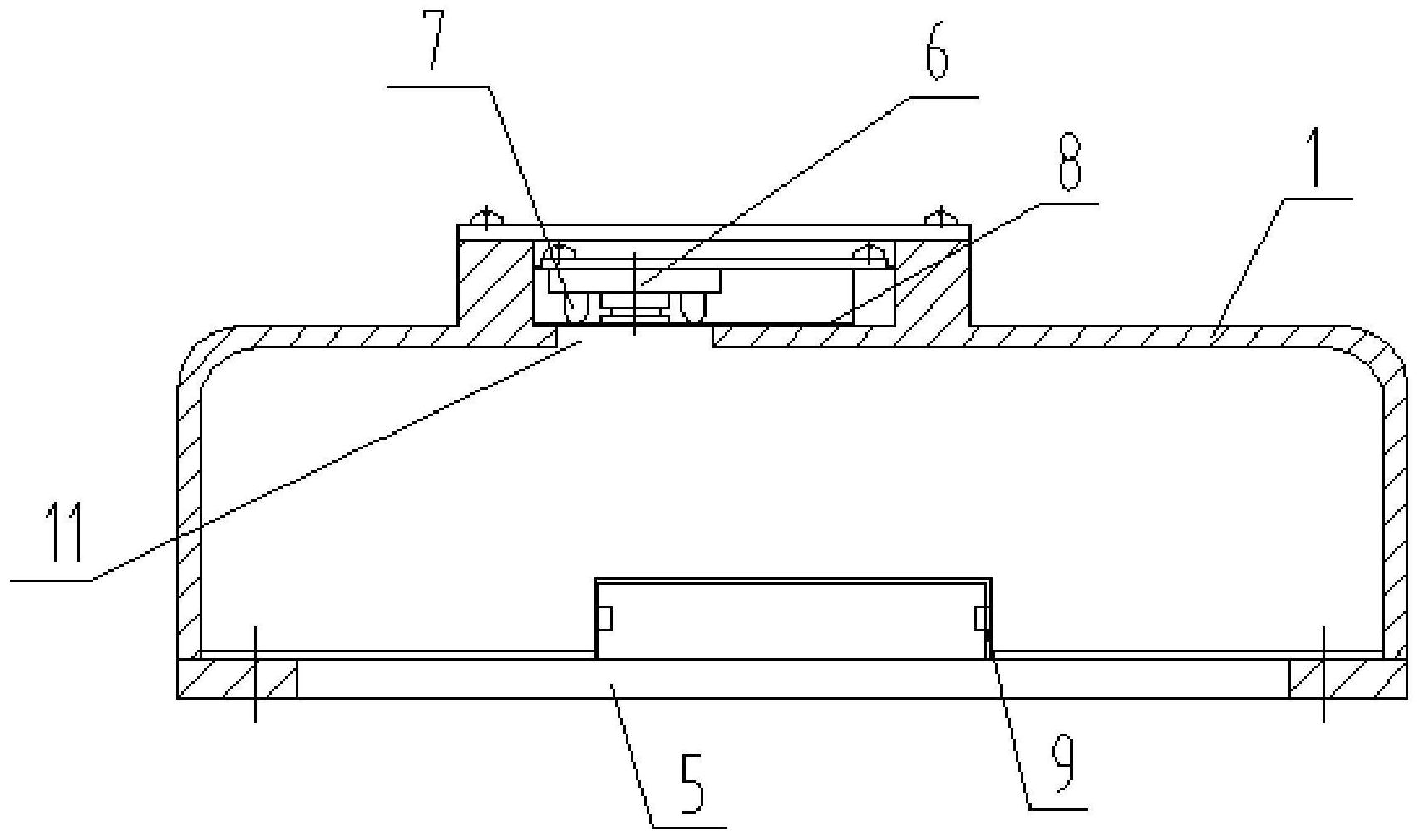

有鉴于此，本发明旨在提供一种ZD6型转辙机缺口图像采集装置，以实现安全可 靠，安装简单，便于维护，还能准确进行缺口图像的采集。 为达到上述目的，本发明的技术方案是这样实现的： 一种ZD6型转辙机缺口图像采集装置，包括底座、绝缘防护罩、盖板、透明面板和摄 像头模组，所述绝缘防护罩铰接于底座上，绝缘防护罩通过铰接处可开合，绝缘防护罩的一 个边角通过定位销锁紧在底座上，绝缘防护罩顶端固定有摄像头安装壳，摄像头安装壳上 端可拆卸连接盖板，摄像头安装壳内安装有摄像头模组，摄像头模组上设有LED补偿灯，底 座上端在位于摄像头镜头位置设有用于采集图像的开孔，开孔位于摄像头安装壳内。 进一步，所述摄像头安装壳内在开孔处设有透明面板。 进一步，所述摄像头模组通过螺钉固定在摄像头安装壳内。 进一步，所述底座上设有用于螺栓固定在转辙机接点座上的安装孔。 进一步，所述绝缘防护罩的通孔内设有螺纹，定位销旋合于绝缘防护罩。 进一步，所述LED补偿灯设有两个。 进一步，所述底座、绝缘防护罩、盖板、透明面板均采用绝缘透明材质。 进一步，所述盖板和摄像头安装壳之间灌注有灌封胶。 3 CN 111614882 A 说　明　书 2/3 页 相对于现有技术，本发明所述的ZD6型转辙机缺口图像采集装置具有以下优势： (1)图像采集装置的绝缘保护罩可以安装摄像头，保证了人身安全和设备安全，并且能可靠 的采集缺口图像。 (2)图像采集装置采用开合结构，当人工测量缺口时，无需拆卸图像采集装置。 (3)图像采集装置有定位销，当人工测量缺口完成后，能够保证摄像头位置不变， 不用重新进行缺口的标定。 (4)缺口图像采集装置满足IP54的防护等级要求。 附图说明 构成本发明的一部分的附图用来提供对本发明的进一步理解，本发明的示意性实 施例及其说明用于解释本发明，并不构成对本发明的不当限定。在附图中： 图1为本发明的结构示意图； 图2为本发明的主视图； 图3为本发明的俯视图； 图4为图3的A-A面剖视图； 图5为本发明的左视图； 图6为本发明绝缘防护罩打开后的示意图； 图7为图6的右视图； 附图标记说明： 1-绝缘防护罩；2-盖板；3-摄像头安装壳；4-定位销；5-底座；6-摄像头模组；7-LED 补偿灯；8-透明面板；9-铰接处；10-安装孔；11-开孔。
