技术摘要：
本发明公开一种屏下屏裸眼3D显示的显示结构及其显示终端，其包括双屏驱动SOC以及由该双屏驱动SOC驱动显示的透明OLED上屏和下屏，透明OLED上屏和下屏上下贴合设置，双屏驱动SOC的输入端连接输入信号，双屏驱动SOC对输入信号做景深分离并将一帧画面分解成两个不同景深的  全部
背景技术：
目前OLED在透明显示部分的透光率已经大幅度的提升，具有40%以上的透过率，随 着工艺技术的发展，透过率将会逐步的提升，没有一种显示结构两种显示屏叠加，装置上层 为透明OLED屏幕，下层为普通的屏幕，双屏贴合组成屏下屏显示结构。
技术实现要素：

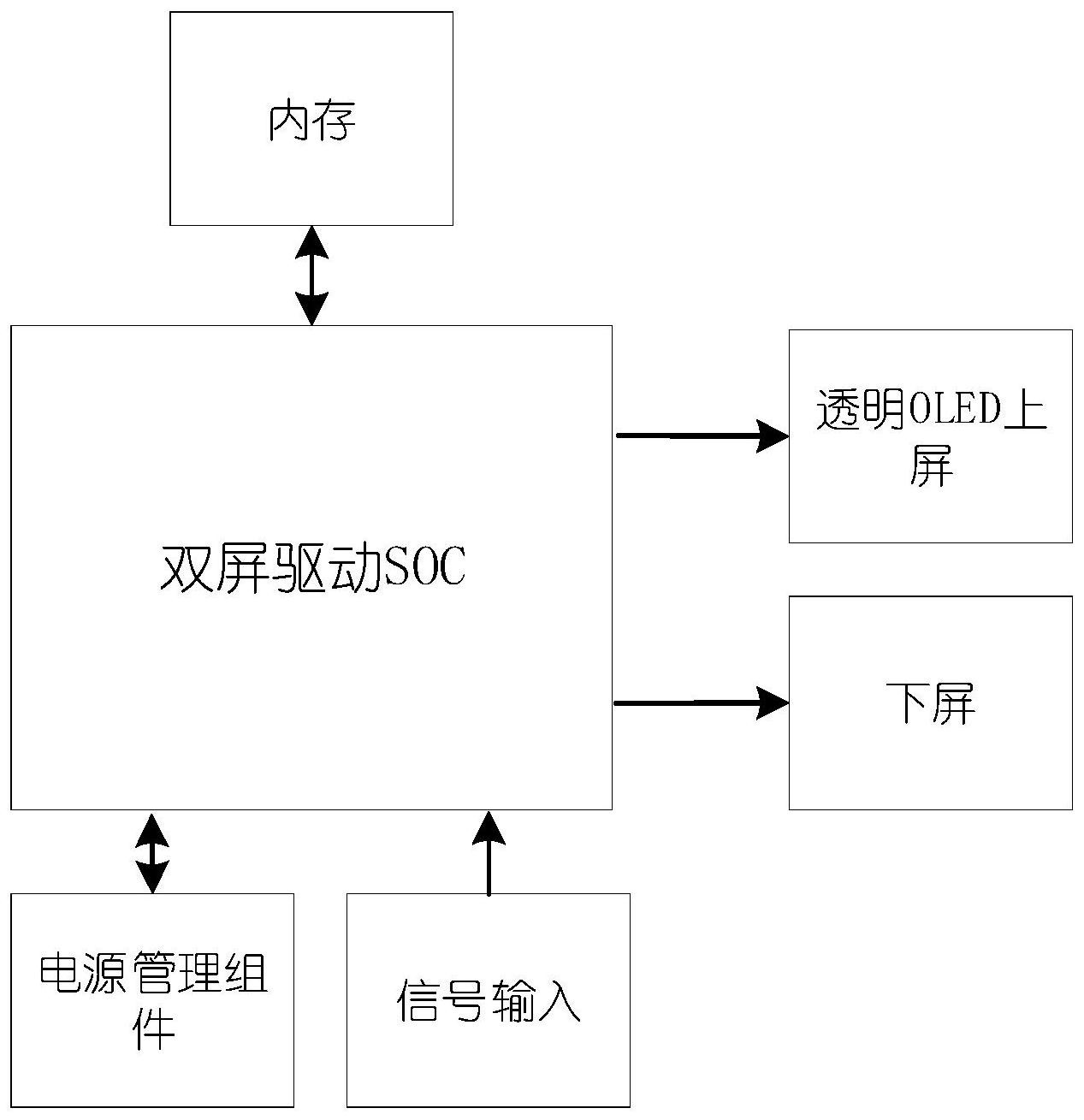

本发明的目的在于提供一种屏下屏裸眼3D显示的显示结构及其显示终端。 本发明采用的技术方案是： 一种屏下屏裸眼3D显示的显示结构，其包括双屏驱动SOC以及由该双屏驱动SOC驱动显 示的透明OLED上屏和下屏，透明OLED上屏和下屏上下贴合设置，双屏驱动SOC的输入端连接 输入信号，双屏驱动SOC对输入信号做景深分离并将一帧画面分解成两个不同景深的画面 分别传输给上屏和下屏。 进一步地，下屏为普通OLED或LCD屏。 进一步地，双屏驱动SOC连接有电源管理组件和内存。内存的设置便于双屏驱动 SOC对输入信号做景深分离时的数据缓存；作为其中一个实施例内存选用DRAM存储器。 一种屏下屏裸眼3D显示的显示结构，其包括透明OLED上屏、下屏、第一SOC  和第二 SOC，第一SOC  和第二SOC电连接，透明OLED上屏和下屏上下贴合设置，第一SOC连接并驱动 透明OLED上屏，第二SOC连接并驱动下屏，输入信号分别连接至第一SOC  和第二SOC，第一 SOC  和第二SOC输出显示不同景深内容，并在透明OLED上屏和下屏显示不同景深内容来渲 染3D情境。 进一步地，透明OLED上屏的表面设有触控屏，触控屏通过一数据选择器（MUX）分别 连接第一SOC  和第二SOC。 进一步地，下屏为普通OLED或LCD屏。 进一步地，第一SOC  和第二SOC采用UART方式通信连接连接。 进一步地，还包括电源管理组件，电源管理组件分别电连接第一SOC  和第二SOC。 进一步地，第一SOC  和第二SOC采用相同架构，或者第一SOC  和第二SOC采用不同 架构。 进一步地，第一SOC  采用ARM架构或者X86架构；第二SOC采用ARM架构或者X86架 构。 进一步地，数据选择器采用I2C开关或USB开关。 本发明采用以上技术方案，采用双屏贴合方显示案，用来实现裸眼3D以及双屏互 动。设置上下贴合设置透明OLED上屏和下屏，SOC对显卡输入的信号做景深分离，将一帧画 3 CN 111601098 A 说　明　书 2/3 页 面分解成两个不同景深的画面，分别传输给上屏和下屏，实现广视角的裸眼3D显示，OC分别 调整上屏和下屏的画质/亮度来渲染不同的场景，如电影模式/图像模式等。此外还公开了 两个系统组成上下屏方案，不仅满足以上功能外，由于两个SOC驱动上下屏显示不同内容来 渲染3D情境。两个SOC可以有不同的组合，可以有ARM架构和X86架构等不同组合，也可以同 样架构的组合，满足各场合应用的需求。两个SOC通过UART进行信号通讯，并相互切换两个 系统的内容显示。如果有触控屏可以通过I2C开关或USB开关来切换系统触控。本发明通过 双屏显示不同景深的内容来实现裸眼3D图像。 附图说明 以下结合附图和
