一种浮子式排气阀


技术摘要:

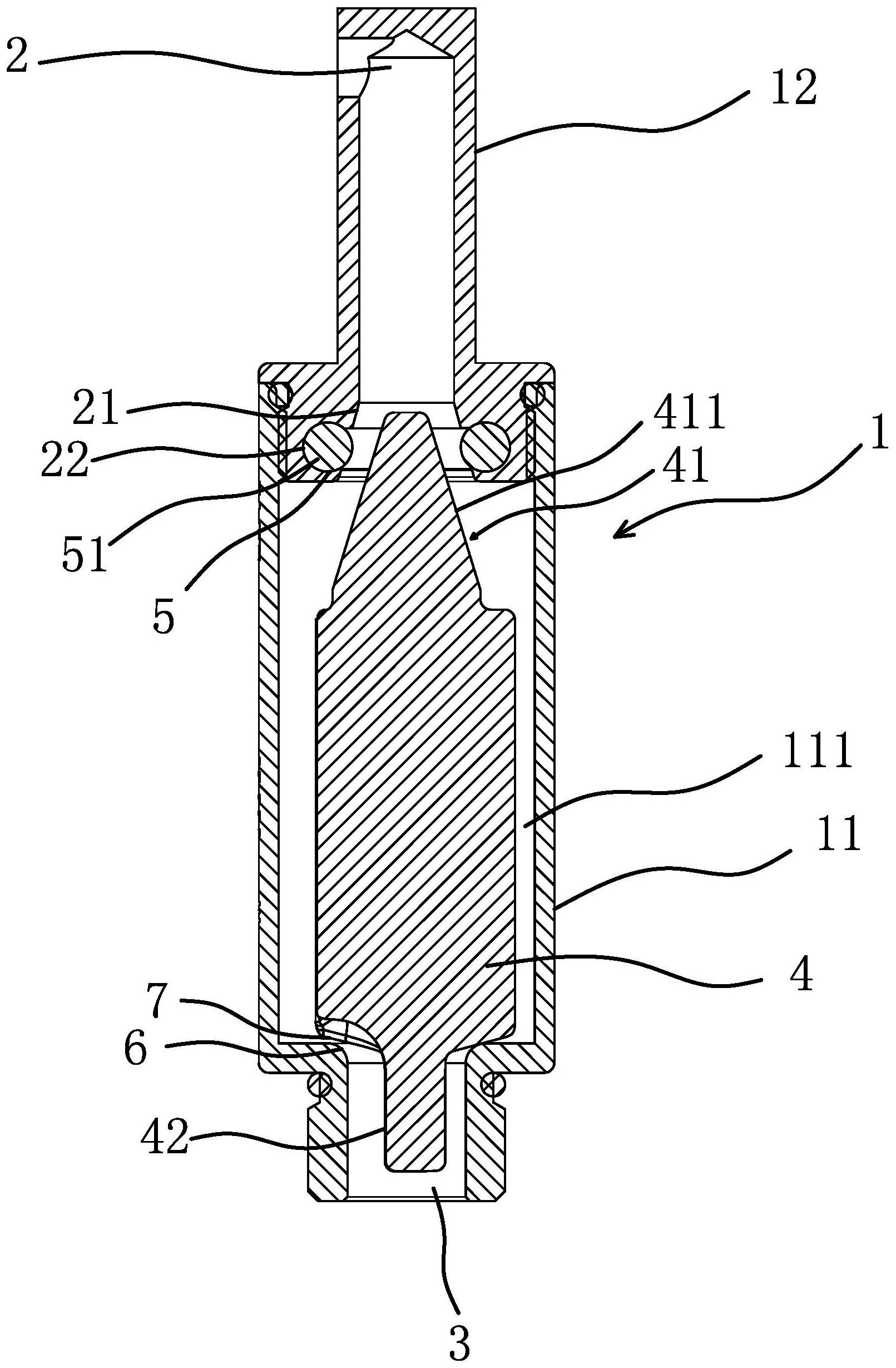

本发明属于阀门技术领域,涉及一种浮子式排气阀,其解决了现有排气阀的结构复杂、生产成本高等问题。本排气阀包括阀壳,阀壳开设有内腔,阀壳的上端具有与该内腔相连通的排气孔,阀壳的下端具有与该内腔相连通的进水孔,内腔中设置有能够沿竖直方向活动的浮子,浮子的  全部
背景技术:
随着经济的不断发展,城市长距离输水工程日益增多,而由于地形、地貌等各类使 用环境的影响。输水管道也会出现高低起伏,管道中会形成局部气体聚集的现象。为了解决 该问题,通常会在管道最高点或者闭气的地方设计排气阀,用于排出管道中的气体。 此外,在一些机械设备,如水泵中,也会设计排气阀,水泵每次开机使用时需要将 设备中的空气排出。 因此,排气阀的使用,关系到人们生活、工作中的方方面面,众多厂家也对排气阀 进行了各类研究。如我国专利CN  205064303  U公开的一种水泵自动排气阀,该排气阀的壳 体呈圆形,内腔中放置针阀浮子,下部用一圆形螺纹底盖、加密封圈拧紧成为一密封空腔, 针阀上部相对排气孔、圆形螺纹底盖底部中心有一针阀导向孔,以保证针阀在腔内有水时, 浮子上升,封闭排气口。 上述排气阀虽然能够在水的浮力作用下,起到排气密封作用,但其阀芯采用针阀 与浮子分体式设计,结构较为复杂,生产成本高。
技术实现要素:
本发明的目的是针对现有的技术存在上述问题,提出了一种浮子式排气阀,本发 明所要解决的技术问题是:如何通过简化本排气阀的结构,从而降低排气阀的生产成本。 本发明的目的可通过下列技术方案来实现: 一种浮子式排气阀,其特征在于,所述排气阀包括阀壳,所述阀壳开设有内腔,所 述阀壳的上端具有与该内腔相连通的排气孔,所述阀壳的下端具有与该内腔相连通的进水 孔,所述内腔中设置有能够沿竖直方向活动的浮子,所述浮子的上端具有能够密封所述排 气孔的密封部,所述浮子与密封部为一体式结构。 其工作原理如下:本排气阀使用时,将其进水孔与其它外接设备,如管道相连通, 流体通过进水孔进入内腔中,浮子可在流体的浮力作用下不断上升,空气也在浮子上升的 同时,不断由排气孔中排出;而随着流体不断进入内腔中,浮子上的密封部开始与排气孔的 孔壁相贴靠,形成密封,且随着内腔中的流体不断增多,浮子密封部与排气孔孔壁之间的压 力也越来越大,密封性也逐渐增加。与现有技术相比,本申请中将密封部与浮子设计为一体 式,可有效简化排气阀的整体结构,降低生产成本。 在上述的一种浮子式排气阀中,所述密封部包括倾斜设置于浮子上端的密封面 一,所述排气孔的下端倾斜设置有能够与所述密封面一相贴合的密封面二。设计有倾斜的 密封面一和密封面二,当浮子在流体的浮力作用下上浮时,浮子上的密封面一可压紧密封 面二形成密封,提高密封性能。 在上述的一种浮子式排气阀中,所述浮子的密封面一与所述排气孔的密封面二之 3 CN 111594658 A 说 明 书 2/3 页 间设置有弹性密封件。在浮子与排气孔之间设计有弹性密封件,当浮子在浮力的作用下上 升时,能够对弹性密封件施加压力,使其发生弹性形变,减小密封面一与密封面二之间的间 隙,从而起到密封作用。 在上述的一种浮子式排气阀中,所述排气孔的密封面二上开设有环形槽,所述弹 性密封件包括密封圈,所述密封圈的外圈嵌接于所述环形槽内,所述密封圈的内圈能够与 所述浮子的密封面一相接触。浮子在流体的浮力作用下上升,可挤压密封圈使其发生弹性 形变,起到密封作用;且随着内腔中的流体逐渐增多,浮子对密封圈产生的压力越大,密封 圈所发生的形变也越大,从提高提高密封效果,避免流体通过排气孔流出。 在上述的一种浮子式排气阀中,所述进水孔沿竖直方向设置,所述浮子的下端具 有与所述进水孔活动配合的导向部,所述导向部的外径小于所述进水孔的内径。设计有导 向部,能够对浮子起到一定的导向作用,保证浮子上浮时,密封面一可朝向密封面二的方向 移动靠近。 在上述的一种浮子式排气阀中,所述进水孔的内径小于内腔的内径,且两者之间 形成台阶面一;所述导向部的外径小于所述浮子的外径,且两者之间形成能够与所述台阶 面一相贴靠的台阶面二,所述浮子的外壁沿竖直方向开设有凹槽一,所述台阶面二上开设 有与所述凹槽一相连通的凹槽二,所述导向部的外壁沿竖直方向开设有与所述凹槽二相连 通的凹槽三。开设有凹槽一、凹槽二和凹槽三后,在排气阀安装于水泵、管道等外接设备上 时,外接设备中的气体可通过上述各凹槽快速进入排气阀中最终排出。 在上述的一种浮子式排气阀中,所述阀壳包括阀体和阀盖,所述阀盖的下端与所 述阀体的上端相连接,所述排气孔开设于阀盖上。安装时,可将浮子放置于阀体的内腔中, 然后将阀盖与阀体对接,完成安装,操作方便快捷。 与现有技术相比,本发明具有以下优点: 本申请中将密封部与浮子设计为一体式,可有效简化排气阀的整体结构,降低生 产成本。 附图说明 图1是本排气阀的剖视图。 图2是本浮子的结构示意图。 图中,1、阀壳;11、阀体;111、内腔;12、阀盖;2、排气孔;21、密封面二;22、环形槽; 3、进水孔;4、浮子;41、密封部;411、密封面一;42、导向部;421、凹槽三;43、凹槽一;5、弹性 密封件;51、密封圈;6、台阶面一;7、台阶面二;71、凹槽二。
