一种雷达天线及其保护装置、保护装置的安装方法


技术摘要:

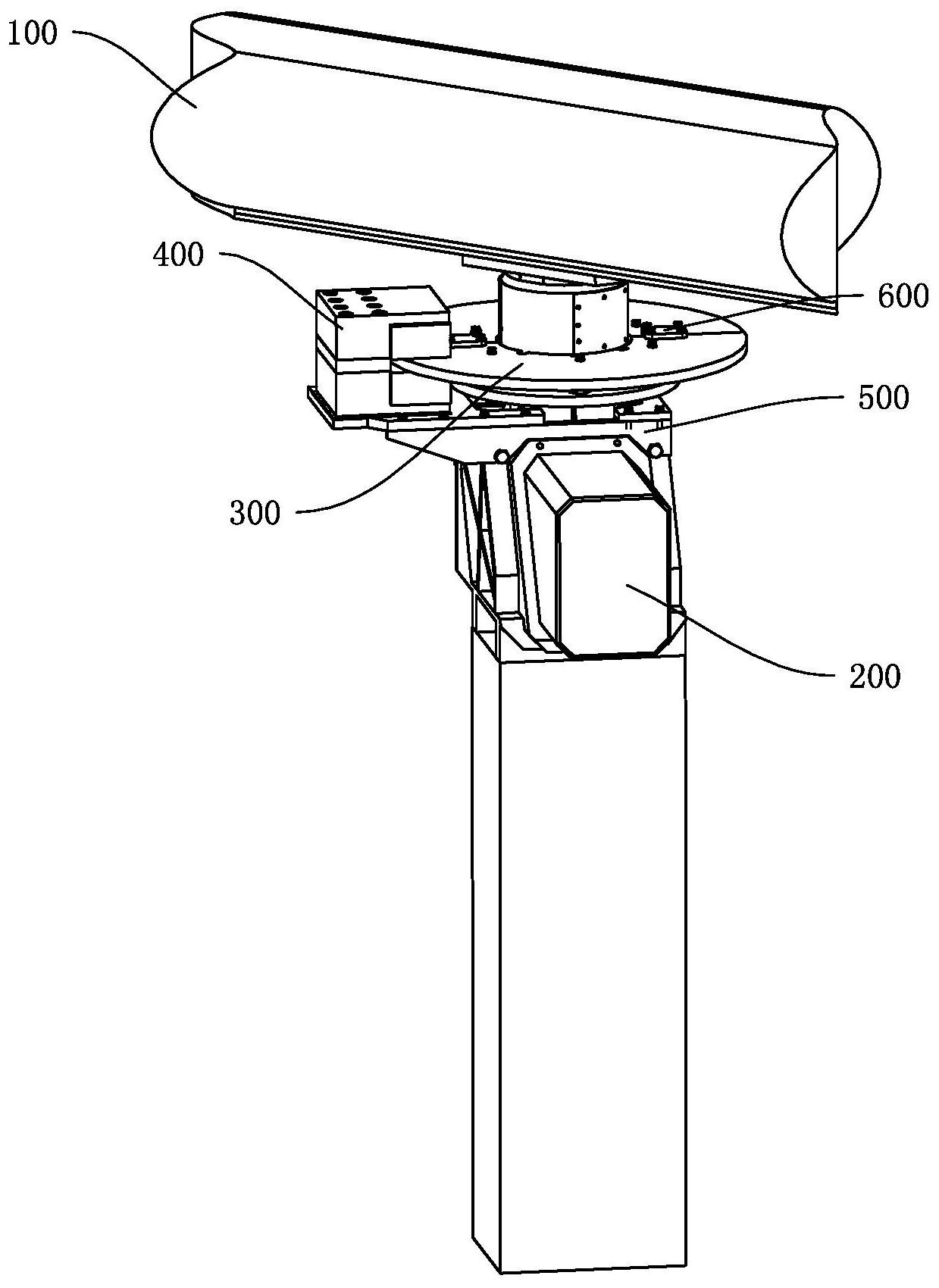

本发明公开了一种保护装置,并公开了具有保护装置的雷达天线,其中保护装置包括:制动盘,固定连接在雷达转动部件100底部,由左制动片和右制动片可拆卸连接而成;制动组件,包括驱动机构、上制动块和下制动块,所述上制动块和下制动块上下对立连接在驱动机构上且形成一  全部
背景技术:
海事雷达主要应用于海事、边防等领域的海面超视距监视与探测,具备大范围监 测能力,能够实时探测和跟踪目标,实现对海上目标的服务和管理功能。 出于覆盖要求,海事雷达系统通常选取岛屿、海岛、港口等相对高位布点,而且,为 了提高方位分辨率,海事雷达的天线长度尺寸远大于海事雷达固定部分的长度尺寸,因此 安装位置和自身结构特点,容易受到强台风的吹袭而致损。 海事雷达的天线在强台风方位风力矩的作用下会发生旋转,而且随着雷达天线的 持续转动,附加风力矩会不断上升,导致雷达越转越快,直至造成雷达天线的破坏离位,甚 至连带海事雷达固定部分(含齿轮箱)损坏,造成较大的经济损失,严重时还会造成安全事 故。
技术实现要素:
本发明旨在至少解决现有技术中存在的技术问题之一。为此,本发明提出一种保 护装置,对雷达其保护作用,避免风力过大损坏雷达天线。 本发明还提出一种具有上述保护装置的雷达天线。 本发明另提出一种保护装置的安装方法,实现保护装置的快速安装过程。 根据本发明的第一方面实施例的保护装置,包括:制动盘,固定连接在雷达转动部 件底部,由左制动片和右制动片可拆卸连接而成;制动组件,包括驱动机构、上制动块和下 制动块,所述上制动块和下制动块上下对立连接在驱动机构上且形成一制动夹缝,所述制 动盘设置在制动夹缝上,所述驱动机构能够驱动上制动块和下制动块夹紧制动盘。 根据本发明实施例的保护装置,至少具有如下有益效果:利用自动化制动结构在 海上风力大于天线标定工作风速后对雷达天线进行锁定,使其停止转动,并顺其到安全位 置,避免天线随风剧烈旋转,减少动载荷,减少雷达天线转动部分和雷达天线驱动部分受损 的可能性。 根据本发明的一些实施例,还包括设置在雷达转动部件底部的盘座,所述制动盘 固定安装在盘座上。 根据本发明的一些实施例,所述左制动片和右制动片所形成的接合面或接合边上 设有若干连接片。 根据本发明的一些实施例,所述盘座包括左安装架和右安装架,所述左安装架和 所述右安装架对立设置在雷达转动部件底部。 根据本发明的一些实施例,所述左安装架和右安装架上设有若干组凸柱,所述左 安装盘和右安装盘螺钉连接在凸柱上。 4 CN 111578051 A 说 明 书 2/4 页 根据本发明的一些实施例,所述驱动机构为液压机构。 根据本发明的一些实施例,所述制动组件还包括固定安装在雷达驱动部件上的转 接架,所述转接加包括固定板和对立设置的左转接板及右转接板,所述固定板固定连接在 左转接板和右转接板上,所述液压机构包括安装在固定板上的液压缸,所述上制动块和下 制动块上下对立设置在液压缸上。 根据本发明的第二方面实施例的雷达天线,包括雷达转动部件和雷达驱动部件, 所述雷达转动部件连接在雷达驱动部件上并通过雷达驱动部件驱动转动,所述雷达驱动部 件和雷达转动部件之间设有如上所述的一种保护装置。 根据本发明实施例的雷达天线,至少具有如下有益效果:雷达转动部件与雷达驱 动部件之间设置保护装置,限制雷达的旋转过程,在台风状况下能够起到减少风力矩的作 用,实现雷达的持续稳定转动过程,避免雷达转动部件在风力推动的情况下越转越快,能够 有效的减少雷达在恶劣环境下的工作损失,对雷达起到非常好的保护作用。 根据本发明的第三方面实施例的保护装置的安装方法,包括以下安装步骤:步骤 a,左制动片安装在左安装架上,右制动片安装在右安装架上,左安装架和右安装架可拆卸 固定连接在雷达转动部件上;步骤b,在左制动片和右制动片的接合面上安装连接片;步骤 c,左转接板和右转接板对立安装在雷达驱动部件,将固定板安装在左转接板和右转接板 上,随后将带有上制动块和下制动块的液压缸安装在固定板上,令制动盘设置在上制动块 和下制动块之间。 根据本发明实施例的保护装置的安装方法,至少具有如下有益效果:快速实现了 保护装置在雷达天线上的安装过程,解决制动装置在雷达天线的安装问题,提供了一种全 新的安装方法,从内至外,逐步安装,可以在不拆解雷达本体的情况下安装本保护装置,达 到保护昂贵的雷达天线和还是雷达固定部分(含齿轮箱)的目的。 根据本发明的一些实施例,所述左制动片和右制动片上设有多个让位孔,螺钉穿 过让位孔固定在凸柱上。 本发明的附加方面和优点将在下面的描述中部分给出,部分将从下面的描述中变 得明显,或通过本发明的实践了解到。 附图说明 本发明的上述和/或附加的方面和优点从结合下面附图对实施例的描述中将变得 明显和容易理解,其中: 图1为本发明实施例的整体结构示意图; 图2为图1示出的结构的分解结构示意图; 图3为图2中A处的局部放大示意图。 附图标记: 雷达转动部件100、雷达驱动部件200、制动盘300、左制动片310、右制动片320、左 安装架330、右安装架340、凸柱350、制动组件400、上制动块410、下制动块420、转接架500、 固定板510、左转接板520、右转接板530、连接片600 5 CN 111578051 A 说 明 书 3/4 页
