技术摘要：
本发明公开了一种布料机冲洗设备水循环处理系统，在一级沉淀平台内安装有冲洗喷头，在一级沉淀平台与二级沉淀池之间设有水流通道，在水流通道处设有砼残渣篦子挡板，所述的一级沉淀平台的底板向砼残渣篦子挡板方向倾斜，在所述的二级沉淀池内安装有混凝土残渣沉淀承载  全部
背景技术：
装配式建筑预制构件生产不同于传统建筑模式，主要采用了PC流水线（正大、反 打）、固定模台生产线两种主要生产运营模式。无论哪种生产模式均离不开操作控制布料机 或者是移动料斗进行混凝土浇筑。因而作为制造业企业工厂化生产，冲洗布料机而不影响 工厂作业环境将是装配式建筑工厂生产的一大难题。在此问题改善之前，冲洗布料机仅采 用水枪冲洗周围并无任何防止污染及改善措施，更没有任何污水的处理、砼残渣废物的处 理工艺工法。此种情况已经影响了工厂作业环境、达不到相应的环评标准、绿色建筑理念， 砼残渣废物也得不到有效处理及二次利用。 目前装配式建筑预制构件生产制造企业，采用三一双循环自动流水线，布料系统 由PC搅拌站放料于鱼雷罐中，通过轨道运输至流水线布料工位，放置布料机中进行布料等 相关工序。现针对布料结束后布料机的冲洗系统、污水处理系统进行专项研究并投入实践， 设计出布料机冲洗设备水循环处理的系统，该系统成功解决了砼残渣废弃物带来的各种环 境影响及污水循环利用的难题，从而实现绿色建筑的理念，达到四节一环保的标准。
技术实现要素：

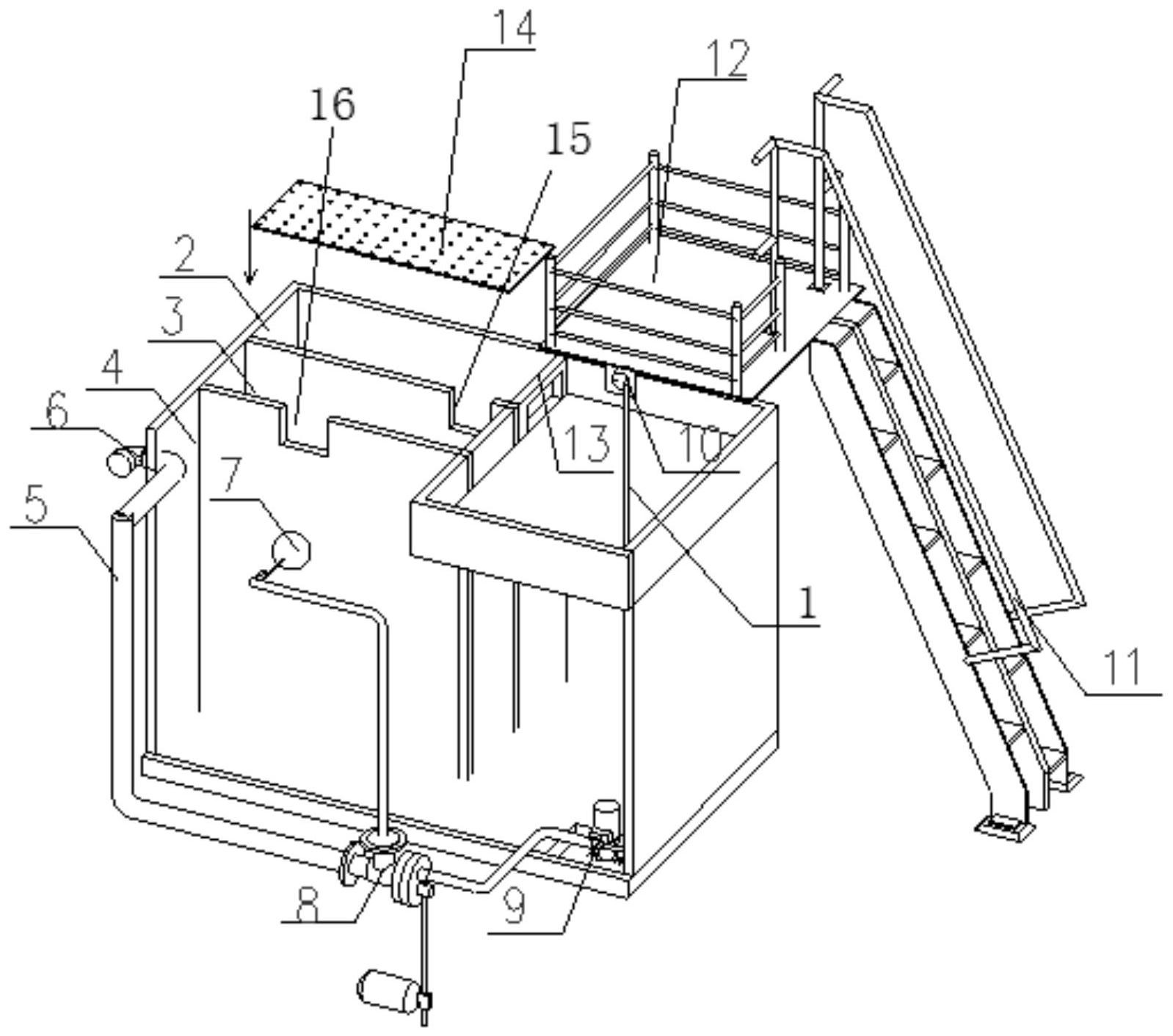

本发明目的就是为了弥补已有技术的缺陷，提供一种布料机冲洗设备水循环处理 系统。 本发明是通过以下技术方案实现的： 一种布料机冲洗设备水循环处理系统，包括有一级沉淀平台、二级沉淀池、三级沉淀池 和四级沉淀池，在一级沉淀平台内安装有冲洗喷头，在一级沉淀平台与二级沉淀池之间设 有水流通道，在水流通道处设有砼残渣篦子挡板，所述的一级沉淀平台的底板向砼残渣篦 子挡板方向倾斜，在所述的二级沉淀池内安装有混凝土残渣沉淀承载处理操作平台，在所 述的二级沉淀池与三级沉淀池之间设有溢水口一，在三级沉淀池与四级沉淀池之间设有溢 水口二，在四级沉淀池内设有浮球和潜水泵，潜水泵出水口连接有连接管道，在连接管道上 安装有水位控制调节装置。 在所述的混凝土残渣沉淀承载处理操作平台上安装有重量显示器，重量显示器还 连接有报警控制器。 在所述的一级沉淀平台的侧面还设有冲洗设备操作平台，冲洗设备操作平台侧面 安装有上下楼梯。 本发明工作原理： 1、布料机接完砼布料结束后，将待冲洗的布料机设备操作移动至一级沉淀平台处，生 产工作人员通过上下楼梯登至冲洗设备操作平台，启动冲洗设备，通过清洗喷头进行布料 机冲洗； 3 CN 111603807 A 说　明　书 2/3 页 2、冲洗后的砼残渣沉积在一级沉淀平台处，一级沉淀平台底部采用倾斜面水坡，将冲 洗污水残带砼残渣排置砼残渣篦子挡板处，通过砼残渣篦子挡板将部分大粒径石子残渣进 行有效隔离，避免全部流入二级沉淀池中，生产清理人员将一级沉淀中的其余砼残渣进行 清理，集中堆放处理，统一运输至厂区砂石分离机处进行二次处理，予以回收利用； 3、经过一级沉淀平台初次处理后的污水携带部分颗粒物残渣流入二级沉淀池中。二级 沉淀池内设置混凝土残渣沉淀承载处理操作平台主要为了将流入二级沉淀池中的砼残留 物进行隔离处理，当残渣（砂、石）达到指定承载设计重量时，报警控制器发出报警，警示相 关作业人员需将混凝土残渣沉淀承载处理操作平台从二级沉淀池中及时取出，将砼残渣进 行集中堆放并集中运输至PC厂区砂石分离机处进行二次处理，从而达到将残渣废弃物重新 进行分离出砂石进行砼原材的二次利用； 4、当二级沉淀池水位到达指定溢水口高度时，将其二次沉淀处理后的污水自流流入三 级沉淀池中，三级沉淀池达到了中转存储，沉淀部分细微砂状颗粒物，从而流入四级沉淀池 中处理后的水达到清水、可循环使用的效果； 5、通过三级沉淀池流入四级沉淀池中的清水将由一组由水泵、水位控制调节装置等形 成了水循环处理系统设备使得经过四级沉淀后的废水达到循环利用的目的；其系统主要工 作原理如下： 步骤A：当四级沉淀池中的水位到达设计水位时，通过浮球感应将水位信息传感至水位 控制调节装置使得该设备启动工作模式，使得潜水泵机组开始正常工作，进入抽水排水模 式，将水及时通过潜水泵排至厂区排水阀管道接口，接入厂区内部排水系统，将其排入市政 水中，此工作模式启动可及时将警戒水位降至设计的安全水位位置，避免PC厂区内部出现 积水溢出等情况； 通过步骤A工作可使四级沉淀池水位处于设计水平以下，冲洗布料机所使用的水系统 主要是设计安全水位以下的水。当待冲洗的布料机到达指定位置时，由相关工作人员登上 冲洗设备操作平台，采用水管软管接入冲洗喷头并接通电源启动潜水泵正常工作模式便可 进行清理，达到水循环的目的。 本发明的优点是：本发明冲洗布料机用水为循环用水，且砼残渣经过沉淀收集等 工艺流程，将其集中进行处理分解出砂、石，可作为砼原材进行二次利用，实现了绿色建筑、 资源循环利用、节能环保的要求。 附图说明 图1为本发明系统平面布置图。 图2为本发明结构示意图。
