技术摘要：
本发明公开了一种辅助站立装置，包括椅子架，所述椅子架的前端上固定主轴，椅子架的顶端两侧均按照支撑机构，两个所述上板的正下方的椅子架上固定扶手。本辅助站立装置，患者顺时针的旋转主动轮，在斜齿旋转的过程中，其斜齿的斜面会带动棘爪逆时针旋转，在主动轮不断  全部
背景技术：
在2000年，我国开始浮现了人口老龄化问题，那时老龄人口占比6.8％，而人口老 龄化程度正在不断的加深。可估测，21世纪中期我国的老龄人口将达到最大值，其总数将接 近4亿人。老龄人口的基数较大势必会导致很多的老龄人无法得到良好的关心和医疗保护， 而老龄人又无法自己完全独立生活。不仅如此，我国目前正面临的另外一个社会问题是残 障人数的扩大造成残疾的两个主要原因是事故和疾病，在残障人士中最多的是肢体残疾， 尤其是下肢残疾，不同于老龄人，残疾人不受年龄限制，年轻的残疾人不占少数。上述两种 人生活中通常会面临的问题是无法自行实现站立，所以本产品是一种辅助老龄人及部分下 肢残疾人士站立的装置。
技术实现要素：

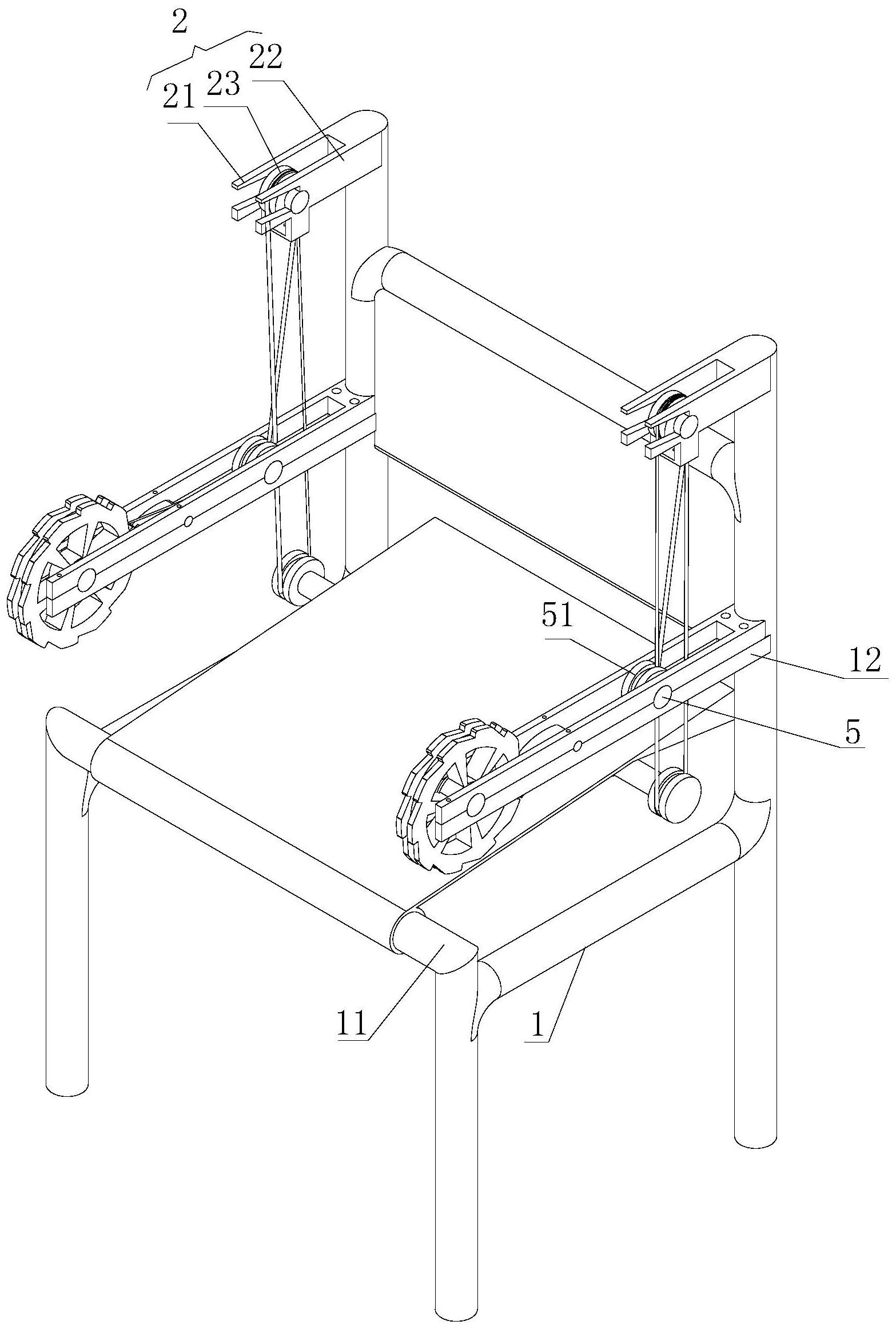

本发明的目的在于提供一种辅助站立装置，通过顺时针的旋转主动轮，在斜齿旋 转的过程中，其斜齿的斜面会带动棘爪逆时针旋转，在主动轮不断的旋转时，会缠绕绳体， 导致绳体缩短，从而带动传动轮A旋转，在绳体缩短的同时传动轮C旋转并且上升，需要固定 时，斜齿旋转到棘爪卡在斜齿的垂直面上，从而使得座板可以做到在不同的位置稳固停顿， 当使用者实现站立后或想恢复端坐，可拨动棘爪与斜齿之间脱离，在重力作用下，主动轮逆 时针旋转，座板恢复至水平停止，具有成本低、省力的优点，解决了现有技术中的问题。 为实现上述目的，本发明提供如下技术方案：一种辅助站立装置，包括椅子架，所 述椅子架的前端上固定主轴，椅子架的顶端两侧均按照支撑机构，两个所述支撑机构的正 下方的椅子架上固定扶手； 所述主轴上套有座板机构，座板机构包括弧形套、坐板和加强板，弧形套套在主轴 上，并绕主轴旋转，坐板的一端连接在主轴上，坐板的另一端底面与加强板相连接，加强板 上加工两行齿槽； 所述支撑机构包括左板、右板和传动轮A，左板和右板的一端均焊接在椅子架上， 传动轮A的两端分别插入左板和右板的轴承内； 所述扶手上通过螺栓连接把手上盖板，扶手和把手上盖板闭合形成的槽孔内分别 插入传动轴、棘爪轴和主动轴，传动轴、棘爪轴和主动轴的外壁上分别连接传动轮B、棘爪和 主动轮，主动轮的外周面上等间距的加工斜齿，棘爪的前端上加工卡口，棘爪的卡口抵在斜 齿上； 所述加强板的齿槽上啮合齿轮，齿轮的圆心处固定转轴，转轴的两端上固定传动 轮C，传动轮C上套有绳体，绳体的一端穿过扶手和把手上盖板与传动轮A固定，绳体的另一 端穿过扶手和把手上盖板套在传动轮A上，并且绳体的另一端端口经过传动轮B系在主动轮 上。 3 CN 111568653 A 说　明　书 2/5 页 优选的，所述棘爪轴的外壁上套有复位弹簧，复位弹簧的一端与扶手相固定，复位 弹簧的另一端固定在棘爪上。 优选的，所述斜齿一端面与主动轮的周面相垂直，斜齿的另一端面与主动轮的周 面之间形成的夹角小于90°，棘爪的卡口抵在斜齿的垂直面上。 优选的，所述扶手和把手上盖板为一端闭合，一端开口的构件，扶手和把手上盖板 闭合的一端与椅子架连接。 优选的，所述主动轮的外壁上包覆橡胶垫，斜齿的垂直面上黏贴橡胶垫。 与现有技术相比，本发明的有益效果如下： 本辅助站立装置，患者顺时针的旋转主动轮，在斜齿旋转的过程中，其斜齿的斜面 会带动棘爪逆时针旋转，在主动轮不断的旋转时，会缠绕绳体，导致绳体缩短，从而带动传 动轮A旋转，在绳体缩短的同时传动轮C旋转并且上升，需要固定时，斜齿旋转到棘爪卡在斜 齿的垂直面上，从而使得座板可以做到在不同的位置稳固停顿，当使用者实现站立后或想 恢复端坐，可拨动棘爪与斜齿之间脱离，在重力作用下，主动轮逆时针旋转，座板恢复至水 平停止，具有成本低、省力的优点。 附图说明 图1为本发明的整体立体图； 图2为本发明的座板机构结构图； 图3为本发明的把手上盖板结构图； 图4为本发明的座板机构和齿轮啮合图； 图5为本发明的齿轮和传动轮C连接图； 图6为本发明的主动轮结构图； 图7为本发明的棘爪结构图； 图8为本发明的正常状态图； 图9为本发明的升降状态图。 图中：1、椅子架；11、主轴；12、扶手；2、支撑机构；21、左板；22、右板；23、传动轮A； 3、座板机构；31、弧形套；32、坐板；33、加强板；331、齿槽；4、把手上盖板；5、传动轴；51、传动 轮B；6、棘爪轴；61、棘爪；611、卡口；612、复位弹簧；7、主动轴；71、主动轮；711、斜齿；8、齿 轮；81、转轴；811、传动轮C；9、绳体。
