技术摘要：
本发明涉及包装技术领域，且公开了一种快速对饮料包装机构内部进行清洗消毒的装置，包括灌装机，所述灌装机的内部活动连接有输料带，所述输料带的左侧活动连接有控制轮，所述灌装机内部的底部活动连接有气压仓，所述灌装机内部的底部活动连接有固定轨道，两个所述固定  全部
背景技术：
包装是指流通过程中保护产品，方便储运，促进销售，按一定的技术方法所用的容 器、材料和辅助物等的总体名称，也指为达到上述目的在采用容器、材料和辅助物的过程中 施加一定技术方法等的操作活动。 饮料灌装包装机构是饮料加工常见的一种装置，该装置方便灌装包装饮料，但是 饮料包装完成之后需要及时的对饮料包装机构的内部进行清洗，防止残留的饮料杯污染， 导致包装完成的饮料变质，针对上述问题，故而我们提出了一种快速对饮料包装机构内部 进行清洗消毒的装置。
技术实现要素：

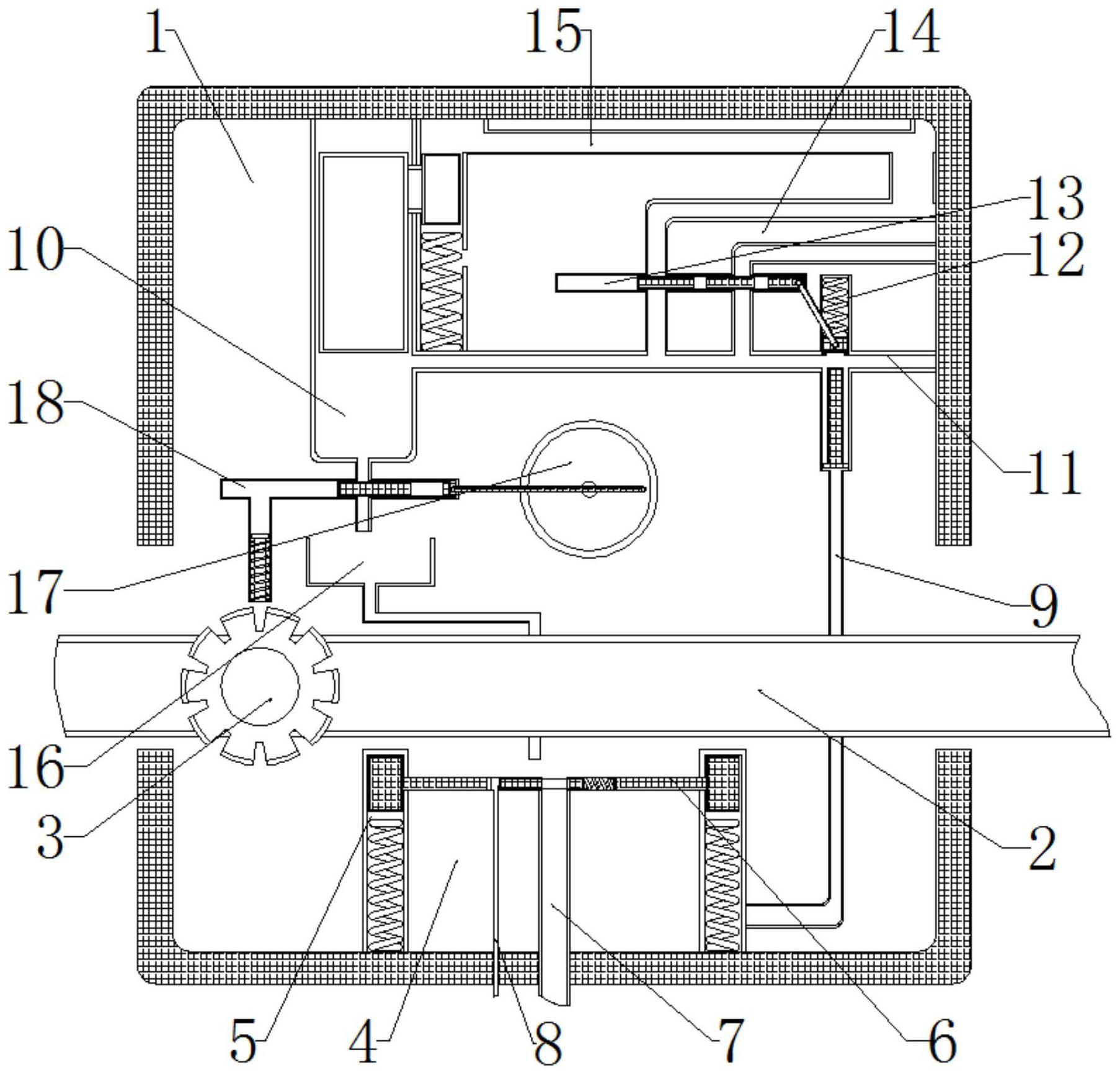

(一)解决的技术问题 针对现有技术的不足，本发明提供了一种快速对饮料包装机构内部进行清洗消毒 的装置，具备快速清洗消毒等优点，解决了消毒不方便的问题。 (二)技术方案 为实现上述快速清洗消毒等目的，本发明提供如下技术方案：一种快速对饮料包 装机构内部进行清洗消毒的装置，包括灌装机，所述灌装机的内部活动连接有输料带，所述 输料带的左侧活动连接有控制轮，所述灌装机内部的底部活动连接有气压仓，所述灌装机 内部的底部活动连接有固定轨道，两个所述固定轨道之间活动连接有分隔板，所述分隔板 的下方活动连接有排污管，所述排污管的左侧活动连接有进油管，所述气压仓的右侧活动 连接有连接管，所述灌装机内部的顶部活动连接有灌装管，所述灌装管的右侧活动连接有 充料管，所述充料管的上方活动连接有控制阀，所述控制阀的左侧活动连接有转化阀，所述 转化阀的上方活动连接有消毒管，所述灌装机内部的上方活动连接有加热仓，所述灌装管 的下方活动连接有收集仓，所述灌装机的内部活动连接有动力轮，所述灌装管的下方活动 连接有灌装阀。 优选的，所述固定轨道的内部活动连接有固定滑块和固定弹簧，保证移动。 优选的，所述分隔板的内部活动连接有分隔轨道、分隔滑块和分隔弹簧。 优选的，所述控制阀的内部活动连接有控制杆、控制滑块和控制弹簧，所述转化阀 的内部活动连接有转化滑块，转化滑块和控制滑块之间活动连接有活动杆。 优选的，所述加热仓的内部活动连接有加热板、加热块和加热弹簧，所述加热仓与 充料管之间活动连接有加热管，保证加热。 优选的，所述灌装管的内部活动连接有灌装滑块，所述灌装管的下方活动连接有 充料管。 3 CN 111591483 A 说　明　书 2/4 页 优选的，所述灌装阀的内部活动连接有灌装滑块、卡紧杆和卡紧弹簧，所述动力轮 与灌装滑块之间活动连接有动力杆。 (三)有益效果 与现有技术相比，本发明提供了一种快速对饮料包装机构内部进行清洗消毒的装 置，具备以下有益效果： 1、该快速对饮料包装机构内部进行清洗消毒的装置，通过收集仓移动到出料管的 正下方，清洗完成的清洗液通过收集仓被运输到分隔板的上方，启动清洗的时候，进油管开 始向分隔板内部通入液压油，推动分隔滑块向右移动压缩分隔弹簧，分隔滑块阻挡住排污 管的管口位置，随着分隔板上方的清洗液增加，从而达到了灌装完成之后快速对灌装机进 行清洗的效果，保证了灌装效果。 2、该快速对饮料包装机构内部进行清洗消毒的装置，通过启动灌装机，输料带开 始移动，加热仓内部活动连接的加热板开设加热，加热滑块与灌装管内部活动连接的灌装 滑块是固定连接的，灌装管内部的液体通过出液管进入到包装盒当中，同时，在灌装滑块向 左移动的时候，定位杆向下移动压缩定位弹簧，定位杆卡入到控制轮的卡槽当中，保证在灌 装的时候输料带静止不动，从而达到了灌装的时候增加灌装压力的效果，提高了灌装的效 率。 3、该快速对饮料包装机构内部进行清洗消毒的装置，通过动转换滑块向左移动， 使得转换滑块的通孔位置与消毒管的管口位置重合，开始进入消毒液对灌装管进行消毒， 随着转化滑块继续移动，转换滑块的通孔位置接触到高温管的管口位置，开始通入加热仓 的加热气体，快速对灌装管进行烘干，从而达到了清洗完成之后自动消毒烘干的效果，增加 了市场竞争力。 附图说明 图1为本发明整体结构示意图； 图2为本发明灌装放大结构示意图； 图3为本发明控制放大结构示意图； 图4为本发明排污放大结构示意图。 图中：1-灌装机、2-输料带、3-控制轮、4-气压仓、5-固定轨道、6-分隔板、7-排污 管、8-进油管、9-连接管、10-灌装管、11-充料管、12-控制阀、13-转化阀、14-消毒管、15-加 热仓、16-收集仓、17-动力轮、18-灌装阀。
