技术摘要：
本公开公开了一种服务器。用于解决相关技术中解决对服务器内部模块更换维护需要拆卸服务器，导致维护复杂，且可能会暂停服务器的服务的问题。本公开实施例中，服务器中各需要经常更换的功能模块可做成可插拔模组安装在机箱上，以便于，在更换相应模组时，执行插拔操作  全部
背景技术：
随着信息量的不断增长，如何配置服务器以及维护服务器一直备受业内关注。相 关技术中，服务器内部结构的更换维护需要将服务器从机架上拆卸下来，然后拆卸服务器 后才能完成内部功能模组的更换。由此，存在维护操作复杂的问题。
技术实现要素：

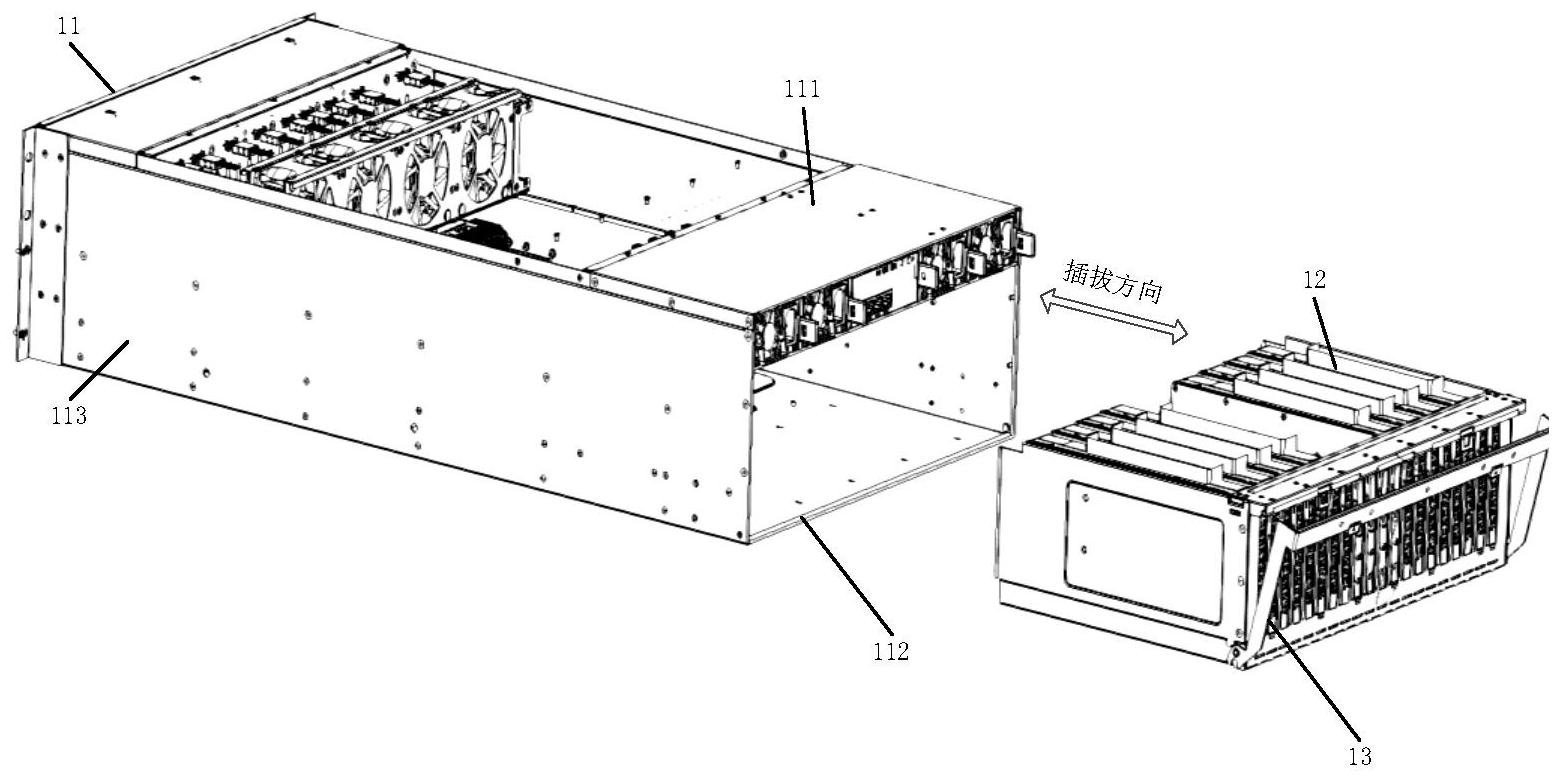

本公开的目的是提供一种通信设备，用于解决相关技术中更换服务器内部功能模 组操作复杂的问题。 第一方面，本公开实施例提供了一种服务器，包括：机箱、所述机箱包括两端开口 的容纳空间，所述容纳空间中设置有多个功能模组，其中： 至少一个功能模组为可插拔模组，所述可插拔模组与所述机箱之间可插拔配合， 且每一个所述可插拔功能模组与所述机箱之间设有锁定组件； 当所述锁定组件处于锁止状态时，锁定对应的可插拔功能模组与所述机箱； 当所述锁定组件处于解锁状态时，解除对应的可插拔功能模组与所述机箱之间的 锁定。 在一个实施例中，所述机箱由顶板、底板以及两侧板构成的所述容纳空间，所述多 个功能模组包括：第一散热模组、供电模组、缓存模组、图形处理器(Graphics  Processing  Uni，GPU)模组以及信号转接模组，其中： 所述信号转接模组分别与所述第一散热模组、所述缓存模组以及所述GPU模组连 接，用于供不同模组进行信号交互； 所述供电模组与所述信号转接模组连接，用于通过所述信号转接模组为各模组提 供电能； 所述缓存模组用于存储数据，设置在所述机箱的顶板一侧，且所述缓存模组靠近 所述机箱的后端开口一侧； 所述GPU模组设置在所述机箱的前端开口一侧； 所述第一散热模组用于为所述缓存模组和/或所述GPU模组散热、设置在所述底板 一侧，并位于所述缓存模组与所述GPU模组之间。 在一个实施例中，所述服务器还包括：中央处理器(central  processing  unit， CPU)模组、管理模组以及第二散热模组，其中： 所述管理模组用于监控指定模组的运行状态； 所述第二散热模组设置在所述后端开口一侧，用于为所述CPU模组或所述缓存模 组散热。 在一个实施例中，所述GPU模组与所述CPU模组集成GPU盒。 4 CN 111610831 A 说　明　书 2/7 页 在一个实施例中，所述GPU模组与所述CPU模组分别为独立的模组，则所述CPU模组 与所述信号转接模组连接，且紧邻所述缓存模组。 在一个实施例中，所述第二散热模组用于为所述CPU模组散热时，设置在相对所述 CPU模组靠近所述后端开口一侧。 在一个实施例中，所述第二散热模组为所述GPU盒散热时，所述第二散热模组与所 述信号转接模组连接、且紧邻所述缓存模组，其中，所述第一散热模组和所述第二散热模组 位于所述缓存模组的两侧。 在一个实施例中，所述服务器还包括固定在所述底板上的电源转接模块以及硬盘 背板； 所述缓存模组通过所述硬盘背板与所述信号转接模组连接； 所述供电模组通过所述电源转接模块与所述信号转接模组连接，所述电源转接模 块用于对所述供电模组提供的电源进行处理以适配不同的模组。 在一个实施例中，所述信号转接模组比所述第一散热模组靠近所述前端开口； 所述缓存模组设置在所述第一散热模组与所述第二散热模组之间，且所述缓存模 组比所述第一散热模组靠近所述前端开口； 所述供电模组相比所述GPU模组靠近所述机箱的顶板一侧； 所述管理模组相比所述GPU模组靠近所述机箱的顶板一侧，且与所述供电模组在 平行于所述前端开口的平面上并排放置。 在一个实施例中，一个所述可插拔模组对应的锁定机构为门型机构，且所述锁定 机构包括：握持部、支架以及按钮； 所述按钮设置在所述握持部上，用于将所述锁定机构锁定到所述可插拔模组上， 或将所述锁定机构从所述可插拔模组上解锁； 所述握持部与所述支架连接，所述支架远离所述握持部的一端通过第一销钉安装 于所述可插拔模组上，且所述支架能够绕所述第一销钉在远离所述可插拔模组的方向上旋 转；所述第一销钉的中心轴与所述可插拔模组的插拔方向垂直； 所述支架的远离所述握持部的一端具有U型槽，所述机箱上固定有第二销钉，所述 支架通过所述U型槽卡接在所述第二销钉上，且所述支架能够绕所述第二销钉旋转，所述第 二销钉的中心轴与所述第一销钉的中心轴平行。 在一个实施例中，所述机箱两侧板上安装有至少一组滑轨： 所述滑轨与所述缓存模组配套使用时，用于安装拆卸所述缓存模组，并在所述侧 板平面内固定住所述缓存模组； 所述滑轨与所述第一散热模组配套使用时，用于安装拆卸所述第一散热模组，并 在所述侧板平面内固定住所述第一散热模组； 所述滑轨与所述第二散热模组配套使用时，用于安装拆卸所述第二散热模组，并 在所述侧板平面内固定住所述第二散热模组； 所述滑轨与所述信号转接模组配套使用时，用于安装拆卸所述信号转接模组，并 在所述侧板平面内固定住所述信号转接模组。 在一个实施例中，所述第二散热模组与所述CPU模组集成在可插拔机构上，且所述 第二散热模组和/或所述CPU模组相对所述可插拔机构为可插拔模组。 5 CN 111610831 A 说　明　书 3/7 页 在一个实施例中，所述GPU模组包括多个，每个GPU模组支持的GPU训练卡为以下中 的至少一种： 全高全长单宽训练卡； 全高全长双宽训练卡； 半宽高端训练卡。 本公开实施例，服务器中各需要经常更换的功能模块可做成可插拔模组安装在机 箱上，以便于，在更换相应模组时，执行插拔操作即可完成模块的更换维护。 本公开的其它特征和优点将在随后的说明书中阐述，并且，部分地从说明书中变 得显而易见，或者通过实施本公开而了解。本公开的目的和其他优点可通过在所写的说明 书、权利要求书、以及附图中所特别指出的结构来实现和获得。 附图说明 为了更清楚地说明本公开实施例的技术方案，下面将对本公开实施例中所需要使 用的附图作简单地介绍，显而易见地，下面所介绍的附图仅仅是本公开的一些实施例，对于 本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他 的附图。 图1为根据本公开一个实施例的服务器的结构框图； 图2为根据本公开一个实施例的服务器的内部结构示意图； 图3A-图3C为根据本公开一个实施例的服务器的内部结构示意图； 图4为根据本公开一个实施例的GPU训练卡的结构示意图； 图5为根据本公开一个实施例的锁定组件的结构示意图。
