技术摘要：

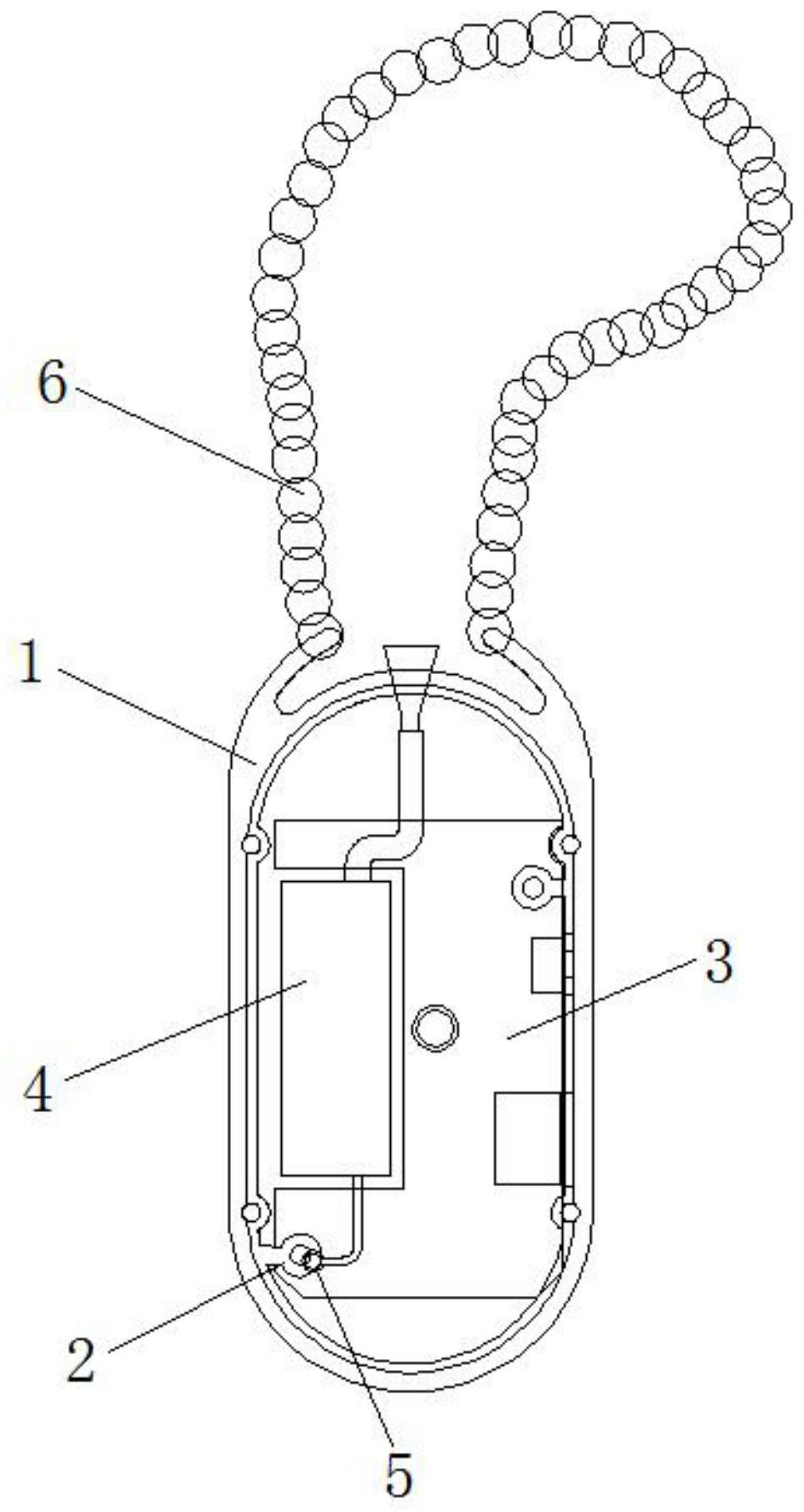

本发明涉及负离子发生器技术领域，尤其涉及一种便携式负离子发生器接地结构，解决现有技术中存在的缺点，包括电镀外壳和电镀链，所述电镀链固定连接在电镀外壳的一端，电镀外壳的内部两侧分别设置有电路板和负离子模块，负离子模块的一端连接有毛刷头，且电镀外壳和负  全部
背景技术：
负离子发生器是一种生成空气负离子的装置，该装置将输入的直流或交流电经 EMI处理电路及雷击保护电路处理后，通过脉冲式电路，过压限流；高低压隔离等线路升为 交流高压，然后通过特殊等级电子材料整流滤波后得到纯净的直流负高压，将直流负高压 连接到金属或碳元素制作的释放尖端，利用尖端直流高压产生高电晕，高速地放出大量的 电子,而电子无法长久存在于空气中,立刻会被空气中的氧分子捕捉，从而生成空气负离 子。 现有的负离子发生器体型都较大，不便于携带，而且到了没有供应电源的地方就 无法使用，因此亟需一种装置来解决所述问题。
技术实现要素：
本发明的目的是为了解决现有技术中存在的缺点，而提出的一种便携式负离子发 生器接地结构。 为了实现上述目的，本发明采用了如下技术方案： 一种便携式负离子发生器接地结构，包括电镀外壳和电镀链，所述电镀链固定连 接在电镀外壳的一端，电镀外壳的内部两侧分别设置有电路板和负离子模块，负离子模块 的一端连接有毛刷头，且电镀外壳和负离子模块的一端均接地； 所述负离子模块包括负离子模块驱动电路单元，且所述电路板分别包括有主控芯 片单元、锂电池充电电路单元、外电插入检测电路单元、按键电路单元以及灯光电路单元。 优选的，所述负离子模块的一端设有负离子接地端，负离子接地端的末端设有金 属垫片，所述电镀外壳的内部一端设有外壳接地端，负离子接地端与外壳接地端相连接。 优选的，所述主控芯片单元包括MCU，MCU的第一引脚接电源电压，MCU的第十四引 脚接地。 优选的，所述负离子模块的第一引脚串联火线后再接电源电压，负离子模块的第 三引脚接地，且负离子模块的第二引脚接NPN三极管的c端，NPN三极管的e端接地，NPN三极 管的b端接电阻后与MCU的第三引脚相连，且负离子模块的第一引脚和第二引脚之间并联用 电容和电阻。 优选的，所述锂电池充电电路单元包括型号为TP4054的单节锂电池充电器，单节 锂电池充电器的第一引脚串联电阻后接电源电压，单节锂电池充电器的第三引脚接继电器 的第一引脚，继电器的第二引脚接地，继电器的第一引脚串联电阻后与MCU的第十一引脚相 连，单节锂电池充电器的第四引脚接USB的第一引脚，且单节锂电池充电器的第二引脚和 USB的第五引脚共同接地，单节锂电池充电器的第五引脚接电阻后再接地。 3 CN 111585176 A 说　明　书 2/3 页 优选的，所述外电插入检测电路单元包括NPN三极管，NPN三极管的c端接电阻后接 电源电压且另外与MCU的第十引脚相连，NPN三极管的e端接地，NPN三极管的b端接电阻后接 工作电压。 优选的，所述按键电路单元包括贴片开关，贴片开关的一端接地，贴片开关的另一 端接MCU的第四引脚且另外通过串联电容后接地。 优选的，所述灯光电路单元包括插件三色LED，插件三色LED的第一引脚串联电阻 后与MCU的第七引脚相连，插件三色LED的第二引脚接电源电压，插件三色LED的第三引脚串 联电阻后与MCU的第六引脚相连，插件三色LED的第四引脚串联电阻后与MCU的第五引脚相 连。 本发明的有益效果是： 本发明通过开关给控制芯片信号，控制芯片控制锂电池并使其通过电路板给负离 子发生器提供电源，负离子发生器把低压电通过内部电路升压为高压电，负离子发生器的 输出碳刷线利用尖端直流高压产生高电晕，高速地放出大量的电子,而电子无法长久存在 于空气中,立刻会被空气中的氧分子捕捉，从而生成空气负离子，本发明中的负离子发生器 体型小巧，且便于携带，而且能满足在没有供应电源的地方照常进行工作。 附图说明 图1为本发明提出的一种便携式负离子发生器接地结构的组合状态示意图； 图2为本发明提出的一种便携式负离子发生器接地结构的电镀外壳示意图； 图3为本发明提出的一种便携式负离子发生器接地结构的负离子模块示意图； 图4为本发明提出的一种便携式负离子发生器接地结构的电路板示意图； 图5为本发明提出的一种便携式负离子发生器接地结构的负离子模块驱动电路 图； 图6为本发明提出的一种便携式负离子发生器接地结构的锂电池充电电路图； 图7为本发明提出的一种便携式负离子发生器接地结构的外电插入检测电路图； 图8为本发明提出的一种便携式负离子发生器接地结构的主控芯片电路图； 图9为本发明提出的一种便携式负离子发生器接地结构的按键电路图； 图10为本发明提出的一种便携式负离子发生器接地结构的灯光电路图。 图中：1电镀外壳、2外壳接地端、3电路板、4负离子模块、41毛刷头、5负离子接地 端、6电镀链、7嵌放槽。
