技术摘要：
本发明公开了一种清洗水枪，包括水枪管、喷嘴、驱动装置、连杆；水枪管由内管与外管组成，内管的一端连接水源，内管的另一端连有横管；喷嘴底部与横管活动连接，喷嘴顶部为喷水口，喷嘴以横管的轴线为旋转轴旋转；连杆的一端与外管活动连接，连杆的另一端与喷嘴活动连  全部
背景技术：
在生活小区、办公楼宇、商场等需集中供水或高峰补水场所需要设置供水水箱。现 有水箱多数为不锈钢材质，为保证水箱储水后箱体结构稳定，在箱体内部焊接有纵横交错 的若干根拉筋。按照生活饮用水卫生标准GB  5749的规定，需要定期对水箱进行消毒清洗， 目前通常的做法是，由清洗人员携带工具进入水箱进行水箱清洗，而由此所带来的问题也 显而易见：（1）由于水箱空间有限，而且内部有拉筋阻挡，人员进出不方便，不安全，作业准 备时间长，劳动防护用品多，水箱外还必须安排专人看护与配合；（2）由于人工操作的不确 定性造成清洗质量监管困难；（3）由于有外来物进入水箱存在产生二次污染的风险。
技术实现要素：

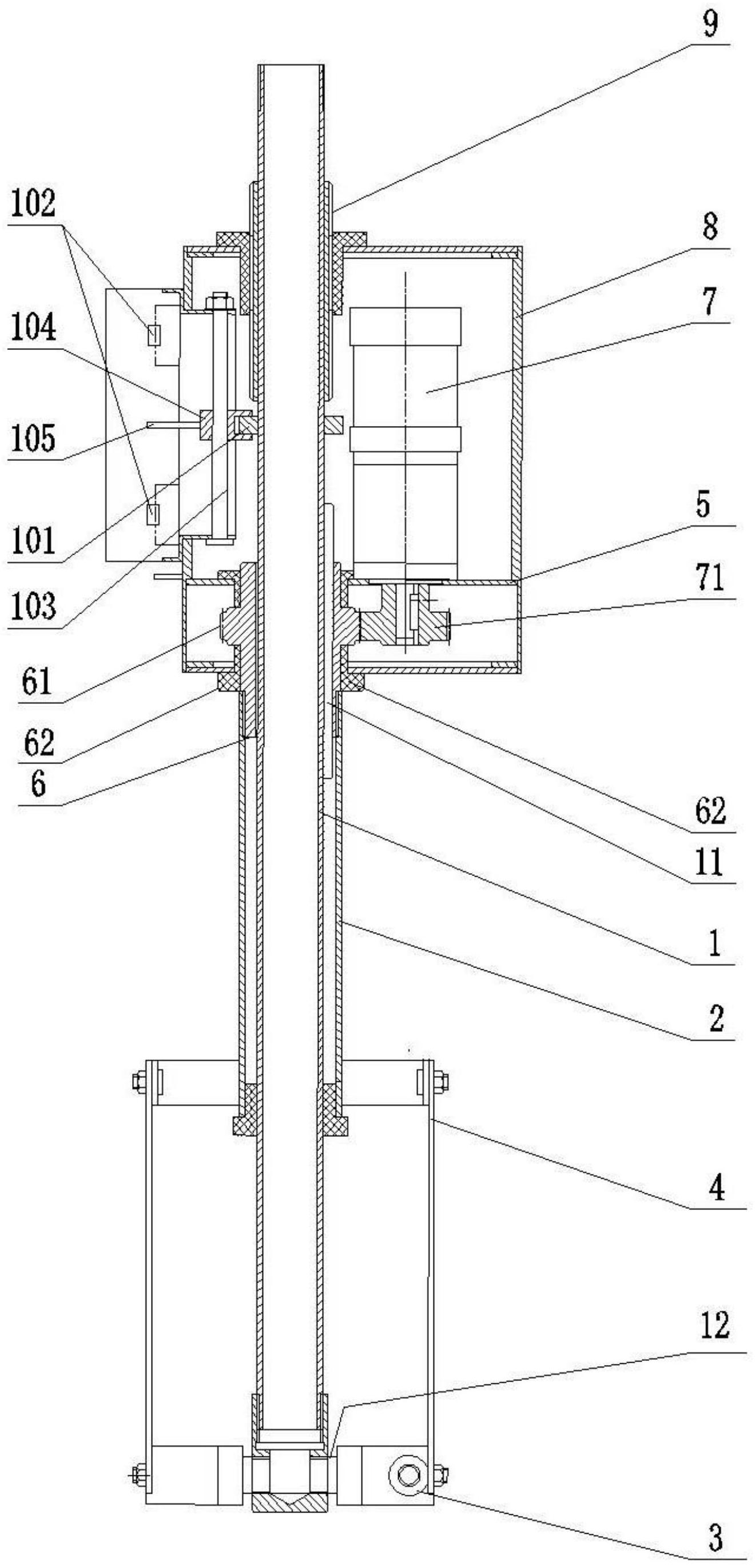

本发明的目的在于提供了一种安装在水箱内部的水箱全方位可控式自动清洗水 枪来克服上述问题。 为达到上述目的，本发明是通过以下的技术方案来实现的。 一种用于清洗水枪的驱动装置，包括支架、动力源、传动套、丝套；传动套为管状， 传动套内侧设有键槽；动力源驱动传动套沿轴向转动，传动套通过轴承套与支架活动连接， 丝套与支架连接，丝套与传动套同轴。 进一步地所述动力源采用电机，电机固定连接在支架上，电机驱动传动套转动。动 力源可采用多种形式，如电动或气动，优选普通电机，型号多样、质优价廉、采购方便；电机 与传动套的传动方式可以采用齿轮传动、涡轮蜗杆传动、皮带或链条传动、齿条齿轮传动等 方式。 进一步地提供了一种清洗水枪，包括水枪管、驱动装置；所述水枪管由内管与外管 组成，内管外壁设有螺纹，内管外壁设有轴向键；所述驱动装置包括支架、动力源、传动套、 丝套；电机、丝套与支架固定安装，传动套通过轴承套与支架活动连接；传动套为管状，传动 套内径与内管的外径匹配，动力源驱动传动套沿轴向转动，传动套内侧设有键槽，轴向键与 键槽滑动配合，丝套与内管外壁的螺纹配合，传动套底部与外管上端固定连接。传动套与外 管的连接方式可以是螺纹连接、卡扣连接、柱销连接或焊接形式，传动套带动内管与外管同 速转动，内管外的螺纹在丝套内旋转产生上下移动的力，使内管沿轴向做上下运动，同时键 在键槽内上下滑动。 进一步地所述内管与外管同轴，外管长度小于内管长度，内管的两端位于外管外。 进一步地还包括喷嘴与连杆；内管的上端连接水源，内管的下端连有横管，横管与 内管垂直；喷嘴底部与横管活动连接，喷嘴顶部为喷水口，喷嘴以横管的轴线为旋转轴旋 转；所述连杆的一端与外管活动连接，连杆的另一端与喷嘴活动连接。动力源驱动传动套转 动，传动套带动内管与外管同速转动，内管转动的同时，通过丝套与内管外壁的螺纹作用使 3 CN 111604337 A 说　明　书 2/4 页 内管沿轴向上下运动，内管上的键在传动套的键槽内上下滑动，外管在轴向保持固定，在连 杆的推拉作用下喷嘴沿横管轴向做旋转运动，使水流保持立面圆周运动轨迹；内管与外管 以相同速度转动，带动喷嘴沿水枪管轴向转动，使水流保持水平面圆周运动轨迹，由此组合 水流以全方位无死角的方式清洗水箱。通过设定动力源驱动传动套的正转与反转时间或圈 数来完成内管的上下运动和左右旋转运动。 进一步地所述内管外设有环套，沿内管轴向在环套两侧设有与环套匹配的上、下 限位装置。环套通过螺纹与内管连接或焊接在内管上，上、下限位装置控制动力源驱动传动 套的正、反转或停止，设置动力源驱动传动套的的正、反转时间或圈数需要复杂的控制系 统，而且确定其参数较为繁琐，使用限位器控制，控制方便。 进一步地在所述内管旁设有与内管平行的滑杆，滑杆上设有滑块，滑块的一侧设 有凹槽，凹槽与环套匹配，滑块的另一侧设有触杆，触杆与上、下限位装置匹配。只使用环套 来触碰限位器，需要环套的直径较大，不利于水枪管的安装和其他设备摆放，通过加装滑 杆、滑块，减小了环套的直径。 进一步地所述内管与横管呈T形，横管两端各安装一个喷嘴。与L形管相比能增加 一个喷嘴，增强清洗效果。 进一步地所述两个喷嘴的夹角为任意角度。两个喷嘴的夹角为零度能增强相对较 小区域的冲洗效果，但喷嘴出水压力大、流速高，对水枪管有较大的反作用力，长期使用传 动套易产生偏磨现象；两个喷嘴的夹角为一百八十度能基本消除水流对水枪管的反作用 力，延长传动套的使用寿命。 有益效果：与现有技术相比，本发明的优点在于： 1）取代人工清洗实现全自动操作，使用安全、卫生，无二次污染风险； 2）喷嘴实现全方位运动，无清洗死角； 3）设备结构紧凑，安装、维修方便，使用寿命长。 附图说明 图1为实施例1剖面图； 图2为实施例2剖面图； 图3为实施例3剖面图； 图4为实施例2的喷嘴位置图； 图5为实施例3的喷嘴位置图； 图6为传动套结构示意图； 其中1.内管，2.外管，3.喷嘴，4.连杆，5.支架，6.传动套，61.第二齿轮，62.轴承套，7. 电机，71.第一齿轮，8.动力箱，9.丝套，101.环套环套，102.限位器，103.  滑杆，104.滑块， 105.  触杆，11.  轴向键，12.横管。
