技术摘要：
本发明公开了一种适用于高寒地区的干电石渣保温储存装置及方法，装置包括上料管道、电石渣储存罐、卸料管道、流化管道、仓顶除尘器、空气预热器、轴流风扇和压缩空气储存罐；其中上料管道的出料端与电石渣储存罐的顶部连通，卸料管道的进料端与电石渣储存罐的底部连通  全部
背景技术：
电石废渣属Ⅱ类一般工业固体废物；若直接排到海塘、山谷中，或直接采用填海、 填沟的有规则存放时往往会导致污染土壤和浅层地下水，使土壤盐碱化和盐渍化。随着国 家对环保的重视，传统的电石渣储存方式已经由最初的挖坑填埋，转变为封闭式的仓储储 存，不至于对土壤、大气产生二次污染。但由于电石渣是电石与水反应生成乙炔气体的过程 中产生的工业废弃物，含有大量的氧化钙和少量的硅、铁、铝、钙、镁及碳渣，其溶液中一般 还含有硫化物、磷化物、镁、乙炔等其它杂质，所以这种碱性的电石渣具有黏度高、粒度细、 易流淌等物理特性，传统仓储方式不仅基建费用高、占地面积大，而且还存在滴、淌、粘、挂 等问题。 随着电石渣仓储技术的发展，许多机构针对电石渣储存系统中存在的乙炔气体聚 集导致爆炸、挂壁、电石渣聚团导致下料堵塞等关键问题提出了自己的方法，例如专利 CN102557499A公开了一种电石渣干粉防堵装置，该装置通过卸料装置、缓冲仓、密封出料 桶、三通分料阀和提升机配合使用，使电石渣粉末始终处于流动状态以防止电石渣粉末结 块导致下料不畅，但该装置忽略了冬季室外温度低时，电石渣粉末中存在的水分凝结而导 致电石渣粉末产生的聚团、挂壁现象，不能有效的防止在北方冬季室外温度低时造成的堵 塞。此外，专利CN110844372A公开了一种干电石渣库蒸汽保温系统，通过对库底充气空气进 行加热，库顶拉链机、收尘器进行伴热保温，使电石渣不会因温度过低发生结块现象，但该 装置没有对其充气装置进行保护，当空气出力不足时，电石渣粉末会进入该装置，造成气路 堵塞。 因此，如何提供一种适用于高寒地区的干电石渣保温储存装置及方法是本领域技 术人员亟需解决的问题。
技术实现要素：

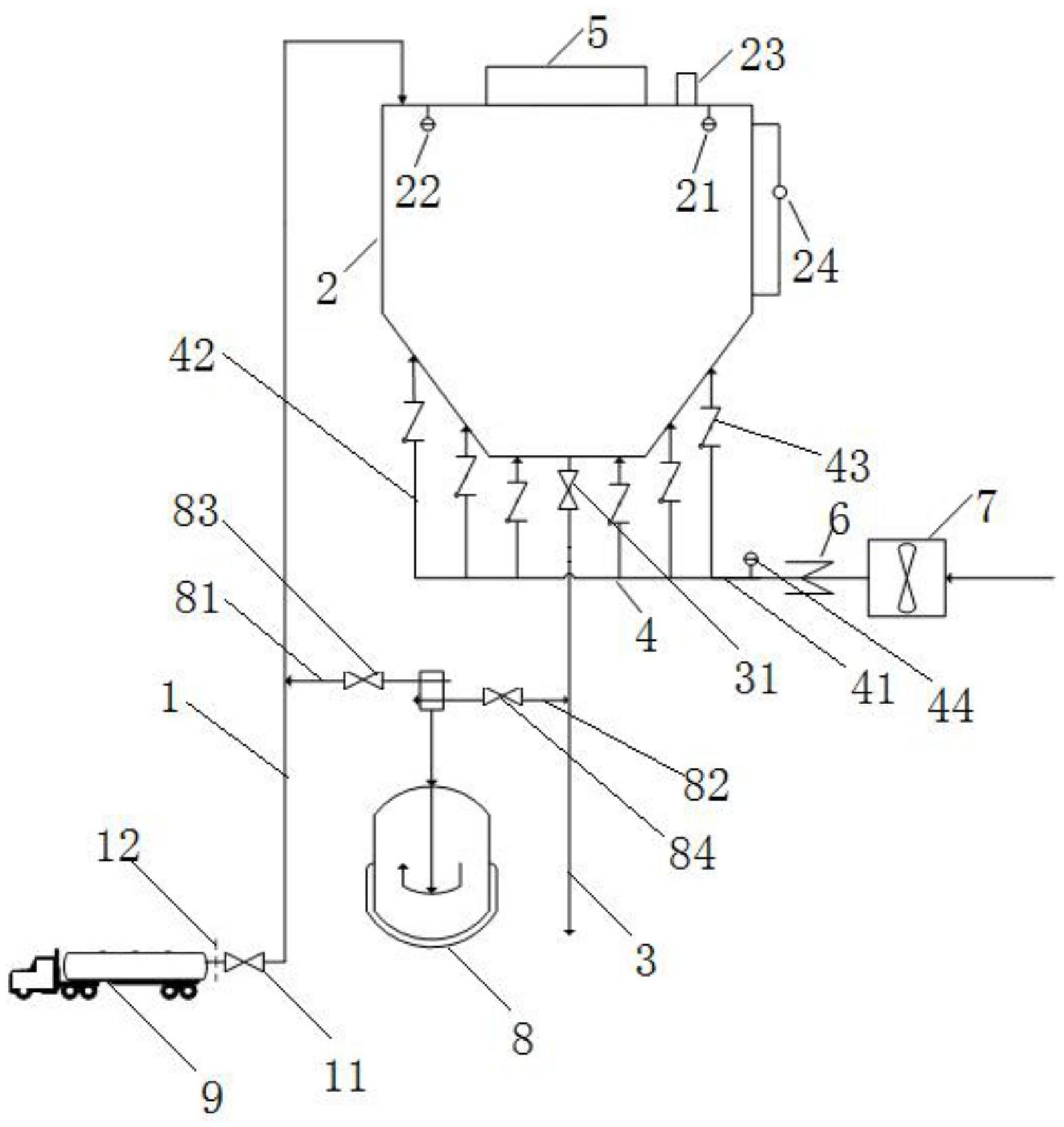

有鉴于此，本发明提供了一种适用于高寒地区的干电石渣保温储存装置及方法， 在保证避免因乙炔气体聚集产生爆炸的前提下，最大幅度地精简整个储存装置，降低设备 投资，采用空气预热的方式，加热轴流风机所输送的空气，使电石渣粉不会因空气温度较低 而产生的聚集现象，避免堵塞卸料管道，同时还会消除电石渣粉的挂壁现象。 为了实现上述方案，本发明采用以下技术方案： 一种适用于高寒地区的干电石渣保温储存装置，包括上料管道、电石渣储存罐、卸 料管道、流化管道、仓顶除尘器、空气预热器、轴流风扇和压缩空气储存罐；其中所述上料管 道的出料端与所述电石渣储存罐的顶部连通，所述卸料管道的进料端与所述电石渣储存罐 的底部连通；所述流化管道的出气端与所述电石渣储存罐的底部连通，所述轴流风扇安装 4 CN 111573285 A 说　明　书 2/5 页 在所述流化管的进气端，所述空气预热器安装在所述流化管道上；所述仓顶除尘器安装在 所述电石渣储存罐的顶部；所述压缩空气储存罐的出气口通过上料供气管路和卸料供气管 道分别与所述上料管道和所述卸料管道连通，所述压缩空气储存罐用于为上料及卸料提供 动力，采用气力上料可减少电石渣与管道的摩擦，防止产生火星造成爆炸。 优选的，在上述一种适用于高寒地区的干电石渣保温储存装置中，所述电石渣储 存罐的底部为汇集部，呈倒圆台形；所述卸料管道的进料端与所述汇集部底面的中心连通， 所述卸料管道上设置有卸料闸阀。 优选的，在上述一种适用于高寒地区的干电石渣保温储存装置中，所述流化管道 包括流化主管和多根与所述流化主管连通的流化支管，所述流化主管通过所述流化支管与 所述电石渣储存罐连通；多根所述流化支管的出气端均匀分布在所述汇集部的底面和侧面 上；所述空气预热器安装在所述流化主管上。 优选的，在上述一种适用于高寒地区的干电石渣保温储存装置中，所述流化支管 上分别设置有止逆阀，止逆阀安装在电石渣储存罐与流化管道的连接处，防止轴流风机出 力不足时，电石渣粉末进入流化管道中，造成流化管道堵塞；所述流化主管上设置有第一乙 炔浓度检测仪，防止乙炔气体散至流化管道中，遇空气预热器而发生爆炸。 优选的，在上述一种适用于高寒地区的干电石渣保温储存装置中，所述上料供气 管路上设置有上料供气电磁阀，所述卸料供气管道上设置有卸料供气电磁阀。 优选的，在上述一种适用于高寒地区的干电石渣保温储存装置中，所述电石渣储 存罐的内顶部还设置有第二乙炔浓度检测仪、温度监测仪和排气电磁阀；所述电石渣储存 罐的侧面设置有料位计。 优选的，在上述一种适用于高寒地区的干电石渣保温储存装置中，所述轴流风扇 为变频轴流风机。 优选的，在上述一种适用于高寒地区的干电石渣保温储存装置中，所述仓顶除尘 器、所述空气预热器、所述轴流风扇、所述第一乙炔浓度检测仪、所述上料供气电磁阀、所述 卸料供气电磁阀、所述第二乙炔浓度检测仪、所述温度监测仪、所述排气电磁阀和所述料位 计分别通过导线与PLC控制器电性连接，所述PLC控制器连接有电源和声光报警器。 优选的，在上述一种适用于高寒地区的干电石渣保温储存装置中，所述上料管道 的进料端设置有上料闸阀，所述上料管道的进料口设置有滤网，滤网能够防止成团的电石 渣进入电石渣储存罐中，造成电石渣储存罐的堵塞。 一种适用于高寒地区的干电石渣保温储存方法，包括以下步骤： 步骤1，打开上料闸阀，通过PLC控制器打开压缩空气储存罐的上料供气电磁阀，将 电石渣储存罐顶部的仓顶除尘器调至常开状态，使用压缩空气储存罐内的高压气流进行电 石渣粉的输送，采用气力上料，电石渣粉由滤网过滤掉大颗粒物后，经上料管道输送至电石 渣储存罐内，当料位计指示电石渣料位达到整体容积的70％-80％处，停止上料；关闭上料 闸阀，通过PLC控制器关闭压缩空气储存罐的上料供气电磁阀，将电石渣储存罐顶部的仓顶 除尘器调至正常工作状态； 步骤2，PLC控制器启动变频轴流风机，将空气经流化管道输送至电石渣储存罐的 汇集部，使电石渣粉末在电石渣储存罐中达到流化状态，同时通过电石渣储存罐内空气流 动，使乙炔气体经仓顶除尘器排出，降低罐内乙炔浓度； 5 CN 111573285 A 说　明　书 3/5 页 步骤3，使用温度检测仪监测电石渣储存罐中的温度，并将温度信息发送到PLC控 制器，当温度低于0℃时，PLC控制器控制空气预热器打开，将空气加热到15-20℃，经流化管 道输送至电石渣储存罐中，使电石渣粉末达到流化状态； 步骤4，当第二乙炔浓度检测仪，检测到电石渣储存罐内乙炔浓度达到爆炸极限 时，PLC控制器控制声光报警器发出警报，并打开排气电磁阀进行紧急排气；当第一乙炔检 测仪检测到流化管道内存在乙炔气体时，PLC控制器控制声光报警器发出警报，同时PLC控 制器控制空气预热器关闭，并控制变频轴流风机增大频率； 步骤5，需要排放电石渣粉时，保持流化管道的空气供应，打开卸料闸阀，通过PLC 控制器打开压缩空气储存罐的卸料供气电磁阀，使用压缩空气储存罐内的高压气流进行电 石渣粉的输送，采用气力卸料，将电石渣储存罐中的电石渣粉经卸料管道的出料端排出。 经由上述的技术方案可知，与现有技术相比，本发明公开提供了一种适用于高寒 地区的干电石渣保温储存装置及方法，通过采用适用于高寒地区的干电石渣保温储存装 置，具有节省基建费用、占地面积小、减少电石渣堆积对环境造成的污染等优点，有效的避 免了因电石渣溢出的乙炔气体聚集遇明火导致爆炸的危险情况。同时通过加装空气预热器 等相关装置，减弱了环境温度对电石渣聚团的影响。解决了因电石渣在储存的过程中发生 挂壁、聚团所导致的卸料管道堵塞及下料不畅等问题。 附图说明 为了更清楚地说明本发明实施例或现有技术中的技术方案，下面将对实施例或现 有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本 发明的实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据 提供的附图获得其他的附图。 图1附图为本发明的结构示意图。
