技术摘要：

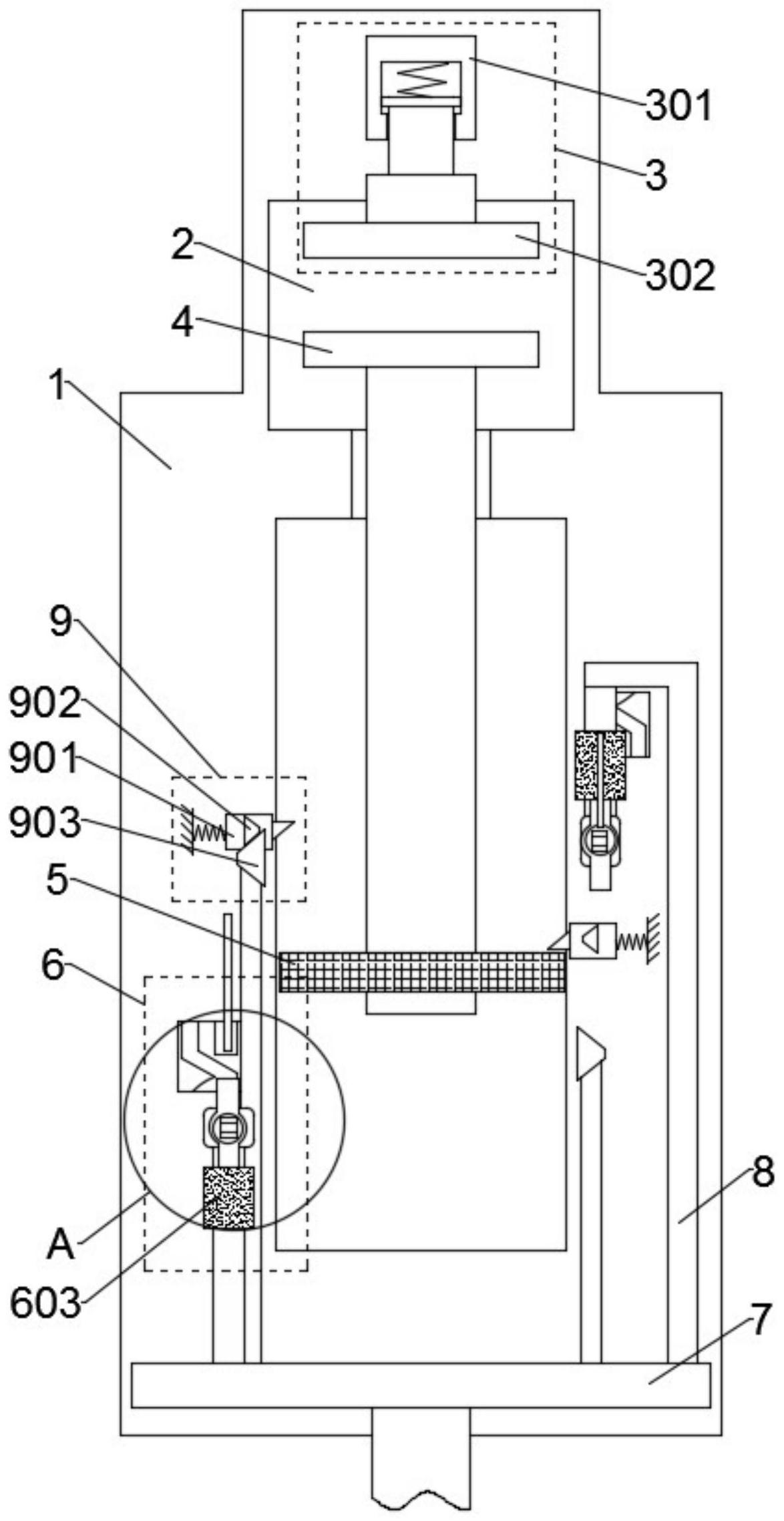

本发明公开了一种真空断路器，包括绝缘外壳，在所述绝缘外壳内开设有真空灭弧腔，在所述真空灭弧腔的一端固接有静触头，所述真空腔的另一端滑动连接有与静触头相匹配的动触头，位于所述动触头远离静触头的一侧通过支杆固定安装有第一永磁块，在所述绝缘外壳上至少设置  全部
背景技术：
真空断路器是以真空为灭弧介质和绝缘介质，能关合、承载、开断运行回路正常电 流，也能在规定时间关合、承载及开断规定的过载电流的开关设备，主要在电力线路或设备 发生故障时将故障部分迅速从电网中切除，保证电网中无故障部分正常的运动。 当前的真空断路器多为通过弹簧储能装置、气动装置以及电磁驱动装置进行驱 动，其中气动装置与电磁驱动的方式，其与动触头均不会直接的接触，其安全性较高，但其 局限较大，在使用时需要部署相应的电源或气泵，动作时容易受到外界因素的影响，而易出 现故障的问题，对于弹簧储能装置进行驱动真空断路器而言，其与动触头直接进行接触，在 长时间的使用过程中，设备老化很容易出现漏电的问题，存在一定安全隐患，不符高当前可 靠性以及便携性的使用需求。
技术实现要素：
为此，本发明提供一种真空断路器，以解决现有技术中通过气动装置或电磁驱动 方式来实现真空断路器的正常动作，容易因外界因素造成真空断路器无法及时相应，而采 用弹簧储能装置进行驱动，其在长时间使用时，容易因设备老化而出现漏电的问题。 为了实现上述目的，本发明提供如下技术方案： 一种真空断路器，包括绝缘外壳，在所述绝缘外壳内开设有真空灭弧腔，在所述真 空灭弧腔的一端固接有静触头，所述真空灭弧腔的另一端滑动连接有与静触头相匹配的动 触头； 位于所述动触头远离静触头的一侧通过支杆固定安装有第一永磁块，在所述绝缘 外壳上至少设置有两个用于与所述第一永磁块相斥的推动组件，所述推动组件围设于所述 第一永磁块的外侧；且在所述绝缘外壳远离所述静触头的一端还滑动连接有与外界弹簧储 能装置相连接的推动板，所述推动板通过至少两根固定杆与各所述推动组件连接，用于推 动所述推动组件靠近或远离所述第一永磁块，带动所述动触头远离或靠近所述静触头。 作为本发明的一种优选方案，所述推动组件包括用于对第一永磁块进行限位的限 位组件，以及通过扭簧转动连接在固定杆上的控制转轴，在所述固定杆的一侧设置有与所 述控制转轴固定连接的推动杆；所述推动杆的一端固定连接有与所述第一永磁块配合的第 二永磁块，所述推动杆的另一端通过弹簧滑动连接有限位轴，所述绝缘外壳上设置有与限 位轴连接的控制板，所述控制板用于推动所述第二永磁块以控制转轴为转动中心转动。 作为本发明的一种优选方案，所述第一永磁块与第二永磁块的磁极相反。 作为本发明的一种优选方案，所述控制板包括与限位轴嵌合连接的导向槽，所述 导向槽的侧壁上设置有多个滚子。 作为本发明的一种优选方案，所述第二永磁块以控制转轴为转动中心进行转动的 4 CN 111554541 A 说　明　书 2/5 页 最大转动角度为90度。 作为本发明的一种优选方案，所述控制板远离限位轴的一侧开设有为倾斜状的滑 槽，所述限位轴朝向控制板运动时通过滑槽越过控制板。 作为本发明的一种优选方案，在所述绝缘外壳上通过弹簧滑动连接有限位条，所 述限位条位于所述控制转轴远离所述控制板的一侧，且在所述控制转轴朝向限位条的一侧 开设有限位槽，所述第二永磁块以控制转轴为转动中心转动90度时，所述限位槽与限位条 相嵌合。 作为本发明的一种优选方案，所述限位组件包括通过弹簧滑动连接在所述绝缘外 壳上的限位块，所述限位块上设有呈梯形结构的第一推动块，且在所述推动板上设置有与 第一推动块相匹配且用于使第一推动块收纳至绝缘外壳中的第二推动块。 作为本发明的一种优选方案，所述静触头包括与外界线路相连接的接电块，在所 述接电块上通过弹簧滑动连接有用于与所述静触头接触的静触片，且所述限位条的长度范 围在所述静触头与动触头接触的最小运动距离与最大运动距离之间。 作为本发明的一种优选方案，所述限位组件至少设置有两个，且各所述限位组件 之间的间距数值范围在所述静触头与所述动触头在接触时的最小运动距离与最大运动距 离之间。 本发明具有如下优点： 本发明在进行使用时，能够通过外界弹簧储能装置带动推动组件的运动，进一步 通过永磁铁之间的斥力来实现对动触头位置的控制，其能够在不接触动触头的情况下，实 现真空断路器的动作；使用时，无需部署额外的电源或气泵，安全性以及可靠性均更加的出 色。 附图说明 为了更清楚地说明本发明的实施方式或现有技术中的技术方案，下面将对实施方 式或现有技术描述中所需要使用的附图作简单地介绍。显而易见地，下面描述中的附图仅 仅是示例性的，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据 提供的附图引申获得其它的实施附图。 本说明书所绘示的结构、比例、大小等，均仅用以配合说明书所揭示的内容，以供 熟悉此技术的人士了解与阅读，并非用以限定本发明可实施的限定条件，故不具技术上的 实质意义，任何结构的修饰、比例关系的改变或大小的调整，在不影响本发明所能产生的功 效及所能达成的目的下，均应仍落在本发明所揭示的技术内容能涵盖的范围内。 图1为本发明实施方式的整体结构示意图； 图2为本发明实施方式中推动组件的结构示意图； 图3为本发明实施方式中控制转轴的结构示意图； 图4为本发明实施方式中推动板的结构示意图； 图5为本发明实施方式中限位块的结构示意图 图6为图1中A处的局部结构放大图。 图中： 1-绝缘外壳；2-真空灭弧腔；3-静触头；4-动触头；5-第一永磁块；6-推动组件；7- 5 CN 111554541 A 说　明　书 3/5 页 推动板；8-固定杆；9-限位组件；10-限位条；11-限位槽； 301-接电块；302-静触片； 601-控制转轴；602-推动杆；603-第二永磁块；604-限位轴；605-控制板；606-导向 槽；607-滚子；608-滑槽； 901-限位块；902-第一推动块；903-第二推动块。
