技术摘要：
本发明提供了一种牙科治疗机气脚开关的回气消声主控气阀，本发明涉及气阀技术领域，包括气阀主体、踏板、主气腔、出气腔、进气腔以及余气腔，主气腔从上至下开于气阀主体内侧中上方，且出气腔和进气腔分别开于气阀主体左右两侧中心并与主气腔相互连通，余气腔开于出气  全部
背景技术：
气阀是压缩机中用来控制气体进出气缸的部件。主要由阀座、阀片、弹簧与升程限 制器组成。阀片与阀座之间的升启高度或闭合决定了气体通道的大小和密闭。弹簧主要用 以推动阀片关闭，也可减轻阀片开启时与升程限制器的撞击。 现有的牙科治疗机气脚开关的回气消声主控气阀，在无需使用过程中，气阀中的 三个气腔之间的密封性不够密实，进而导致容易出现漏气的现象，影响主气阀的工作效果， 并且常规的气阀，在长时间使用下，内部的消音器容易发生老损，而在更换时比较麻烦，存 在不便。
技术实现要素：

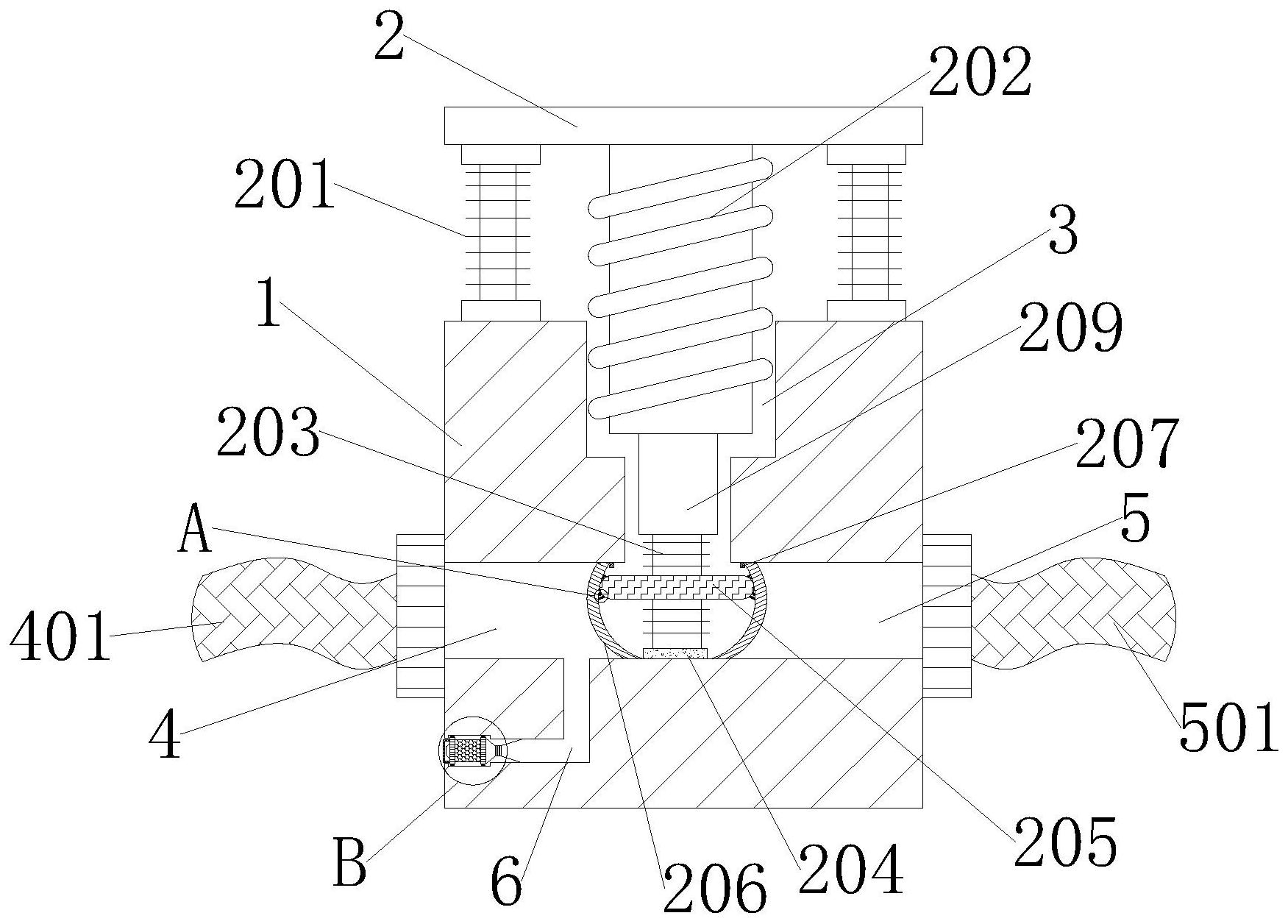

本发明要解决的技术问题是：针对现有技术存在的问题，提供了一种牙科治疗机 气脚开关的回气消声主控气阀，在无需使用时，能够加强三个气腔之间的密封性，避免漏 气，并且方便更换消音器。 本发明要解决的技术问题采用以下技术方案来实现：一种牙科治疗机气脚开关的 回气消声主控气阀，包括气阀主体、踏板、主气腔、出气腔、进气腔以及余气腔，所述主气腔 从上至下开于所述气阀主体内侧中上方，且所述出气腔和进气腔分别开于气阀主体左右两 侧中心并与主气腔相互连通，所述余气腔开于出气腔内壁下方并与其相通； 所述踏板包括垂直嵌入于主气腔内侧的主弹簧，且所述主弹簧下端通过激光焊接 有与其为一体的压缩弹簧和连杆，所述连杆位于压缩弹簧和主弹簧之间，且所述压缩弹簧 底部贴合有软垫，所述软垫下表面贴于进气腔和出气腔相接处的底部，且所述压缩弹簧外 侧中心贯穿有与其卡接固定的横板，所述横板左右两侧均设有胶条和弧形密封垫，且所述 胶条设有至少三根并分别通过溶剂与横板粘接固定，所述弧形密封垫通过胶条与横板左右 两侧外壁粘接固定； 所述气阀主体内侧左下方开有与余气腔末端处于同一水平线上的凹槽，且所述凹 槽包括挤压弹簧和消音器，所述挤压弹簧设有四个并分别固定于凹槽内壁上下方左右两 侧，且所述消音器嵌入于凹槽内并通过四个所述挤压弹簧卡住，所述消音器包括连接管、排 气管以及手把，且所述排气管和连接管分别插接于消音器左右两侧中心位置并与其相通， 所述连接管管口插接于余气腔末端并与其接通，且所述手把通过点焊焊接于消音器左端上 下侧。 优选的，两个所述弧形密封垫分别垂直卡接于进气腔和出气腔与主气腔相接处并 使得三者之间处于密封状，且所述进气腔和出气腔内壁上方均焊接有两个分别平行两个弧 形密封垫内壁上方的挡块。 3 CN 111577931 A 说　明　书 2/4 页 优选的，所述出气腔左端插接有与其相通的出气管，且所述进气腔右端插接有与 其相通的进气管。 优选的，所述踏板下端左右两侧均焊接有底面与气阀主体上表面左右两侧固定的 侧弹簧。 优选的，所述余气腔平行于出气腔中弧形密封垫的左下侧。 与现有技术相比，本发明的有益效果是： 该种牙科治疗机气脚开关的回气消声主控气阀，利用主弹簧将连杆和压缩弹簧向 下压动，而横板将随着压缩弹簧向下压动，并带动两个弧形密封垫向左右两侧倒下，慢慢变 成水平状态，如此一来，进气腔和出气腔便与主气腔相互连通，而整个气阀主体也将处于工 作状态，使用者将脚部从踏板上松开时，压缩弹簧和主弹簧便会慢慢向上进行回弹，而横板 也将带动两个弧形密封垫向上弹起，利用两个挡块能够起到限位弧形密封垫的作用，避免 弧形密封垫向上弹起时超出出气腔和进气腔而导致漏气的现象，这样不仅能够保证气阀主 体的密封性并且能够有效地提高气阀主体的工作质量； 通过牙科设备中产生的余气通过余气腔进入消音器内，并通过消音器进行消音处 理再通过排气管排出，这样能够有利于减少排气时产生的噪声，消音器发生故障时，通过握 住手把，将消音器在凹槽内向上顶，使得凹槽内壁上方的两个挤压弹簧被压缩，而消音器下 面便能够从凹槽内壁脱离出来，使用者便可以直接将消音器从凹槽内抽出，并进行更换即 可，这样不仅拆卸维修方便并且安装也快速便捷，大大提高了更换消音器的方便性。 附图说明 图1为本发明的整体结构平面示意图； 图2为本发明的A局部结构示意图； 图3为本发明的B局部结构示意图。 图中标记：1-气阀主体；2-踏板；201-侧弹簧；202-主弹簧；203-压缩弹簧；204-软 垫；205-横板；206-弧形密封垫；207-挡块；208-胶条；209-连杆；3-主气腔；4-出气腔；401- 出气管；5-进气腔；501-进气管；6-余气腔；7-凹槽；701-挤压弹簧；702-消音器；703-连接 管；704-排气管；705-手把。
