技术摘要：
本发明公开了一种倾倒位置可调节的环保垃圾装置，包括垃圾桶和壳体装置，垃圾桶包括筒状桶体、投入口、凸出部，以及可伸缩的输送弧板；壳体装置包括护盖、左右立柱和容纳腔，垃圾桶可拆卸地架设在左立柱和右立柱之间，在容纳腔中设有第一电动伸缩杆，第一电动伸缩杆顶  全部
背景技术：
城市的环保问题一直是人们关注的重点，现如今，城市生活垃圾大多由规划的定 点垃圾装置进行收集，再由垃圾处理厂统一处理，因此，城市中各个地点设置的垃圾装置便 变得尤为重要，人们产生的垃圾需要通过这些垃圾装置进行收集，而环卫工人每天还需对 这些定点垃圾装置中的垃圾进行倒出清除，便于随后的垃圾储存，然而在现有技术中，城市 里常用的垃圾装置多是由外部的防护壳体和内部的垃圾桶组成，垃圾桶一般都是直接放置 在壳体中，待垃圾桶中垃圾积满后需要人工对其进行倾倒，而人工倾倒则具有效率慢，工作 量大，不卫生等缺陷，为了进一步提高市容及环保效益，对上述存在的问题进行改善是非常 有必要的。
技术实现要素：

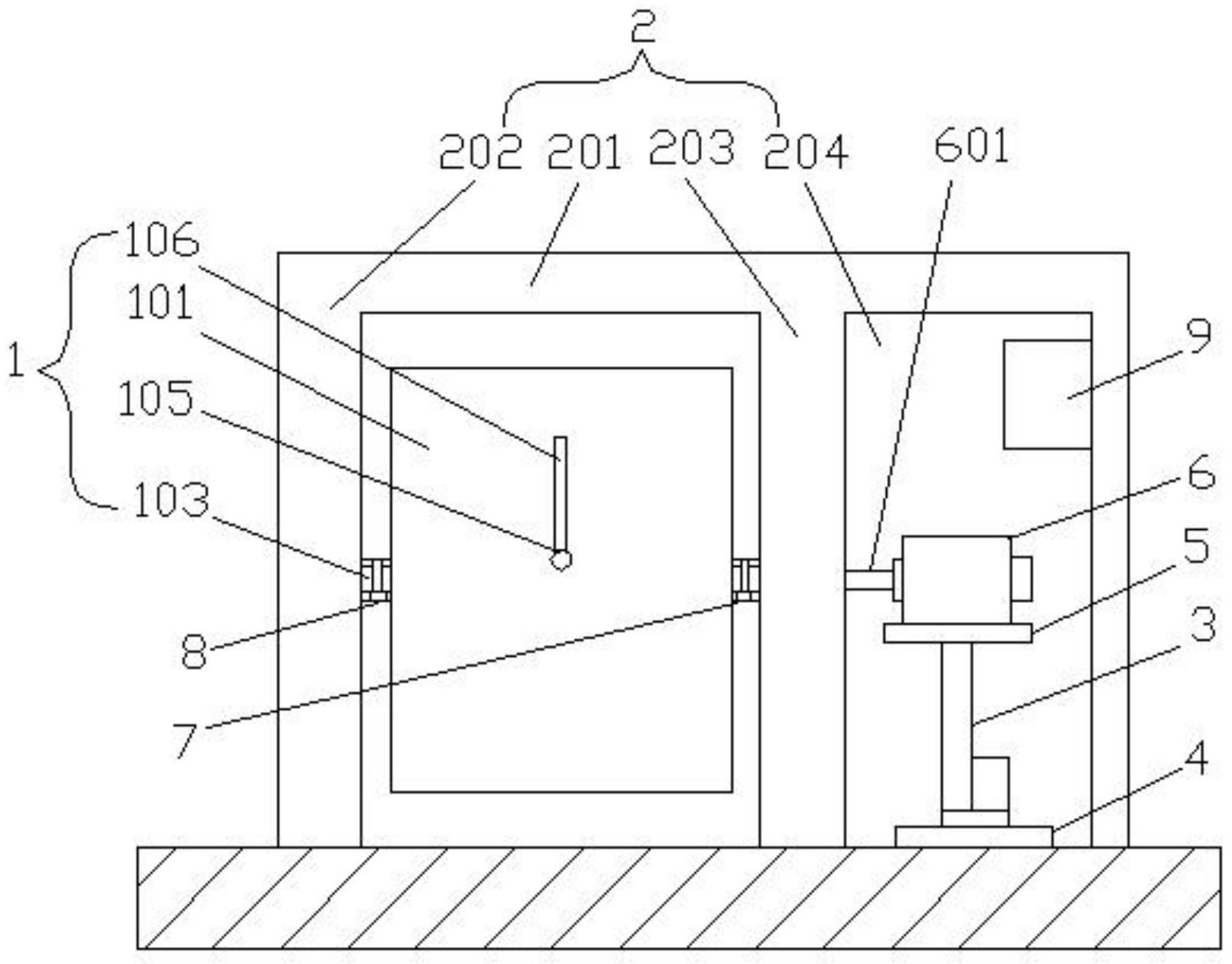

针对现有技术中的问题，本发明提供了一种倾倒位置可调节的环保垃圾装置。 为了达到上述目的，本发明通过以下技术方案来实现的： 一种倾倒位置可调节的环保垃圾装置，包括可拆卸地垃圾桶，以及用于容纳所述 垃圾桶用的壳体装置，所述垃圾桶包括有筒状的桶体、位于桶体后部的垃圾投入口、桶体两 边侧部往外延伸的凸出部，以及活动伸缩式设置在桶体上的输送弧板； 所述壳体装置包括位于顶部的护盖、位于护盖底部左侧的左立柱、位于护盖底部 右侧的右立柱以及位于右立柱右侧的容纳腔，垃圾桶可拆卸地架设在左立柱和右立柱之 间，在所述容纳腔中设有第一电动伸缩杆，第一电动伸缩杆顶端连接有第一驱动电机，第一 驱动电机的动力输出轴朝向桶体，且动力输出轴穿设右立柱与所述凸出部通过右卡接部可 拆卸式连接，右立柱侧向上开设有竖直的条孔，动力输出轴穿设所述条孔，并随第一电动伸 缩杆的运作实现在条孔中的上下移动； 在上述左立柱中设有辅助垃圾桶上下移动的活动机构，活动机构包括有移动块， 移动块通过右端安装的左卡接部与桶体左边侧部的凸出部可拆卸式连接，左卡接部左端通 过设有的转轴与移动块右端铰接。 进一步地，上述输送弧板于桶体顶壁插设至桶体中，输送弧板凸面上固定连接有 拉手，拉手通过桶体上开设有的条槽延伸至桶体外，拉手包括与输送弧板板面连接的螺杆、 套设在螺杆上的锁紧块以及位于螺杆外端的限位块，上述锁紧块通过内部开设有的螺纹孔 与螺杆配合连接。 更好地，在上述第一电动伸缩杆底部安装有支撑基座，第一电动伸缩杆顶部安装 有支撑板，第一驱动电机安装在支撑板上。 进一步地，上述右卡接部固接在动力输出轴的左端，其包括有从前部开设的卡接 空间，桶体右边侧部的凸出部可配合嵌入在该卡接空间中，在右卡接部前部还设有转动档 4 CN 111547416 A 说　明　书 2/5 页 销和档销卡槽，转动档销一端通过转轴铰接在右卡接部上部，档销卡槽固接在右卡接部下 部，转动档销通过铰接端的转动达到档销销体抵接在档销卡槽中的目的。 进一步地，活动机构还包括在所述左立柱内侧开设有向外延伸的条状凹槽，条状 凹槽中贯穿有竖直设置的限位杆，所述移动块套设在限位杆上，并可沿限位杆杆长方向上 下滑动。 进一步地，在上述容纳腔中安装有PLC控制器，第一电动伸缩杆与第一驱动电机均 电连接于PLC控制器。 进一步地，在上述容纳腔前部安装有用于防护的开关门。 作为本发明结构上的一种优化方案，在上述护盖底部设置有第二电动伸缩杆、安 装于第二电动伸缩杆伸缩端的第二驱动电机、安装于第二驱动电机动力输出端的盘状刷 体，盘状刷体位于桶体筒口上方；在所述容纳腔顶部设有储水装置，储水装置底部连接有输 水管，输水管上安装有止水阀，输水管出水端还连接有柔性水管，柔性水管贯穿所述左立柱 延伸至桶体筒口上方。 进一步地，上述储水装置包括位于容纳腔顶部的积水槽，积水槽底部布设有过滤 网，过滤网下方设有集水箱。 进一步地，在上述左立柱上还安装有用于将柔性水管出水端搭接的勾架，勾架位 于柔性水管的上方。 本发明具有如下的优点： (1)结构简单，组装、操作方便，通过人为操控驱动电机及电动伸缩杆，便于了对垃 圾桶中垃圾的倾倒处理，节省了人力，提高了工作效率，环保卫生； (2)本发明的垃圾装置具有垃圾倾倒位置可调节的功能，具体的，通过人为操控电 动伸缩杆，进而实现了垃圾桶的倾倒高度，再通过人为拉倒拉手，达到了输送弧板在桶体中 的进出伸缩，实现桶体内垃圾倾倒的远近位置，上述两者空间位置调节的组合便实现垃圾 倾倒位置的准确定位，大大加快了垃圾收集的工作效率，应用性好。 附图说明 附图用来提供对本发明的进一步理解，并且构成说明书的一部分，与本发明的实 施例一起用于解释本发明，并不构成对本发明的限制。在附图中： 图1是本发明实施例1的前视结构示意图； 图2是本发明实施例1的俯视结构示意图； 图3是本发明实施例1中左立柱的结构示意图； 图4是本发明实施例1中右立柱的结构示意图； 图5是本发明实施例1中右卡接部的立体简图； 图6是本发明实施例1中垃圾桶的立体简图； 图7是本发明实施例2的前视结构示意图； 图8是本发明实施例2中勾架的俯视结构示意图； 图中标记为：1、垃圾桶；101、桶体；102、投入口；103、凸出部；104、输送弧板；105、 拉手；106、条槽；107、螺杆；108、锁紧块；109、限位块；2、壳体装置；201、护盖；202、左立柱； 203、右立柱；204、容纳腔；205、条孔；206、凹槽；207、限位杆；208、移动块；3、第一电动伸缩 5 CN 111547416 A 说　明　书 3/5 页 杆；4、支撑基座；5、支撑板；6、第一驱动电机；601、动力输出轴；7、右卡接部；701、卡接空间； 702、转动档销；703、档销卡槽；8、左卡接部；9、PLC控制器；10、第二电动伸缩杆；11、第二驱 动电机；12、盘状刷体；13、积水槽；14、过滤网；15、集水箱；16、输水管；17、止水阀；18、柔性 水管；19、勾架。
