技术摘要：
本发明公开了一种养生壶漏水检测结构，包括壶体、底座、感温探头、设置在壶体底部的上耦合器、设置在底座内的控制器和下耦合器以及设置在上耦合器和壶体底部之间的发热盘，上耦合器包括火线端、零线端、第一数据线端、第二数据线端以及接地线端；通过将其中一条数据线  全部
背景技术：
现有的养生壶通常采用割底玻璃(或陶瓷)和壶底的金属发热体连接形成一个完 整的容器，金属发热盘一般和水直接接触，随着人们对健康越来越重视，金属发热盘的重金 属的顾虑变得更加突出；在此基础上，物性比较稳定的全玻璃(陶瓷)水壶逐步成为养生壶 的一个新的热点。 全玻璃(陶瓷)养生壶壶底采用玻璃或陶瓷隔开了金属发热体，但玻璃(陶瓷)的导 热性差，脆性大强度也不如金属，壶底上部是温度较低的水，下部是温度较高的发热盘，另 外发热盘还存在局部过热的问题，这使得壶底存在破裂的风险，一旦壶底破裂，热的液体就 可能流出引起烫伤消费者的风险，同时液体也使绝缘强度变差，增加消费者电击的风险。 在养生壶玻璃(陶瓷)壶底一般含有金属发热盘，另外还有检测温度的感温探头等 探温元件，金属发热盘的金属盘部分一般直接接地，而感温探头的两条引线一般直接接到 耦合器的异于地的两个接线端，感温探头的外壳和两条引线之间是绝缘的，传统的养生壶 漏水检测方案中，通常都额外增加相应的模块，需要对养生壶的结构做出很大的调整，增加 了较多的元器件，具有成本高和结构的复杂性。
技术实现要素：

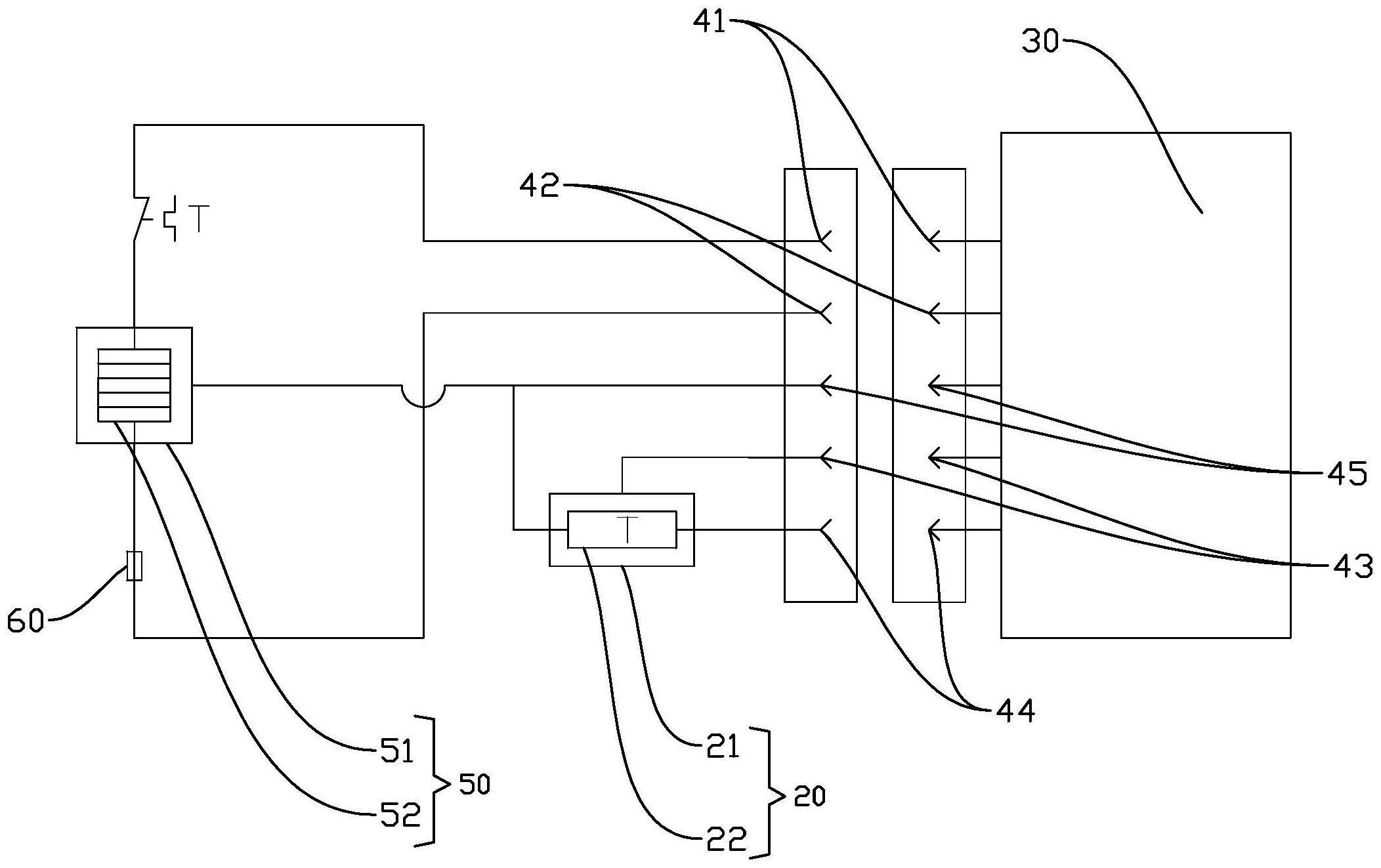

本发明旨在至少解决现有技术中存在的技术问题之一。为此，本发明提出一种养 生壶漏水检测结构，能够在只增加一条连接线以及相应的控制芯片即可，不需要对养生壶 的整体结构做出大的变动，具有装配简单、成本低的优点。 本发明的一种实施例解决其技术问题所采用的技术方案是：一种养生壶漏水检测 结构，包括壶体、底座、感温探头、设置在所述壶体底部的上耦合器、设置在所述底座内的控 制器和下耦合器以及设置在所述上耦合器和壶体底部之间的发热盘，感温探头设置在所述 壶体底部且能够检测壶体内水的温度，所述上耦合器可与下耦合器耦合连接，所述下耦合 器与控制器电连接，所述上耦合器包括火线端、零线端、第一数据线端、第二数据线端以及 接地线端，所述感温探头包括外壳以及设置在外壳内的传感器，所述发热盘包括金属盘以 及设置在金属盘内的发热体，所述发热体的一端与火线端连接，发热体的另一端与零线端 连接，所述金属盘分别与所述接地线端以及传感器的一端连接，传感器的另一端与第一数 据线端或第二数据线端连接，所述外壳与第二数据线端或第一数据线端连接。 进一步地，所述一种养生壶漏水检测结构还包括一端与所述发热体的一端连接、 另一端与所述零线端连接的熔断器。 进一步地，所述一种养生壶漏水检测结构还包括与所述控制器连接的警示灯。 本发明的有益效果：一种养生壶漏水检测结构，包括壶体、底座、感温探头、设置在 所述壶体底部的上耦合器、设置在所述底座内的控制器和下耦合器以及设置在所述上耦合 3 CN 111603030 A 说　明　书 2/3 页 器和壶体底部之间的发热盘，感温探头设置在所述壶体底部且能够检测壶体内水的温度， 所述上耦合器可与下耦合器耦合连接，所述下耦合器与控制器电连接，所述上耦合器包括 火线端、零线端、第一数据线端、第二数据线端以及接地线端，所述感温探头包括外壳以及 设置在外壳内的传感器，所述发热盘包括金属盘以及设置在金属盘内的发热体，所述发热 体的一端与火线端连接，发热体的另一端与零线端连接，所述金属盘分别与所述接地线端 以及传感器的一端连接，传感器的另一端与第一数据线端或第二数据线端连接，所述外壳 与第二数据线端或第一数据线端连接；通过将其中一条数据线端用作与外壳连接，传感器 的信号将通过接地线端和另一条数据线端传输并耦合到控制器，检测外壳与发热盘之间的 电气参数变化来判断是否漏水，只需要增加一条连接线即可，现有零配件相容性好，具有成 本低、装配简单的优点。 附图说明 本发明的上述和/或附加的方面和优点从结合下面附图对实施例的描述中将变得 明显和容易理解，其中： 图1为一种养生壶漏水检测结构的电路原理图； 图2为一种养生壶漏水检测结构的剖面图； 图3为图2中A区域的局部放大图。
