技术摘要：
本发明涉及一种分气杆、分气杆组件、燃烧器及热水器，分气杆内形成有燃气分配腔及与燃气分配腔连通的引流腔；燃气分配腔包括至少两个子燃气分配腔，至少两个子燃气分配腔中的部分子燃气分配腔与引流腔常通，至少两个子燃气分配腔中的另一部分子燃气分配腔与引流腔可选  全部
背景技术：
随着经济的发展及社会的进步，热水器出现在人们的日常生活中。热水器是指通 过各种物理原理，在一定时间内使冷水温度升高变成热水的一种装置，按原理不同可分为 电热水器、燃气热水器、太阳能热水器、磁能热水器、空气能热水器及暖气热水器等。其中， 燃气热水器在人们的日常生活中应用广泛。 一般地，当用户在高层水压较小时进水流量偏低、或者夏天热水需要温升较小的 极端工况时，会导致夏天出水过烫，卫浴舒适度差，为此一些热水器中设置有管路预热功 能，通过降低燃烧功率来避免出水过烫。但是，热水器在管路预热模式下，由于燃烧器负荷 比低，燃烧器加热回水水温到达设定温度后，停止燃烧，等回水降温到动作点温度后，机组 又点火燃烧，如此燃烧器反复停开机，燃烧系统断续工作，会损耗热水器机组的使用寿命。
技术实现要素：

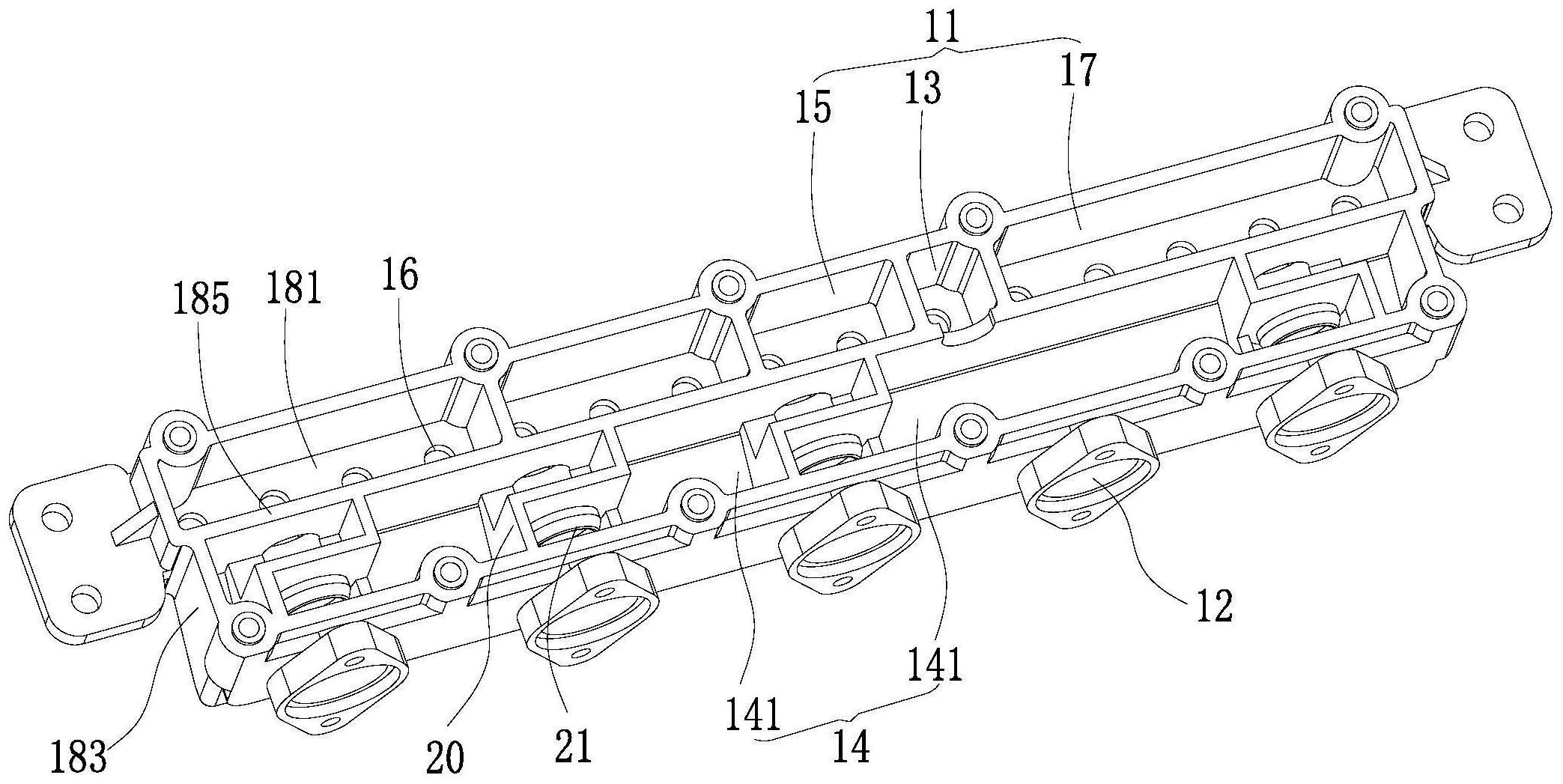

基于此，有必要提供一种分气杆、分气杆组件、燃烧器及热水器，以防止热水器机 组损耗使用寿命。 一种分气杆，所述分气杆内形成有燃气分配腔及与所述燃气分配腔连通的引流 腔； 所述燃气分配腔包括至少两个子燃气分配腔，所述至少两个子燃气分配腔中的部 分所述子燃气分配腔与所述引流腔常通，所述至少两个子燃气分配腔中的另一部分所述子 燃气分配腔与所述引流腔可选择地通断； 其中，所述分气杆上开设有与所述引流腔连通的进气口，且所述分气杆上开设有 与所述至少两个子燃气分配腔分别连通的多个喷气口。 上述分气杆用于燃烧器中，可以通过进气口向分气杆内输送燃气，然后燃气从进 气口进入引流腔，进而燃气可以通过引流腔进入与引流腔常通的子燃气分配腔内燃烧，剩 余可选择通断的子燃气分配腔可始终保持闭合，此时至少两个子燃气分配腔中仅与引流腔 连通的部分子燃气腔向对应的火排输送燃气，使燃烧器中的部分火排工作，以降低燃烧器 的功率，使热水器进入管路预热模式，防止出现夏天出水过烫及高层出水过烫的现象。当 然，与引流腔可选择通断的子燃气腔也可以处于连通状态，燃气由引流腔可进入较多的子 燃气腔内，提高燃烧器的效率，以满足冬天等状态下的热水需求。并且，在管路预热模式下， 常通的子燃气分配腔输送燃气后对应的火排进行燃烧工作，不需要断续地控制剩余子燃气 分配腔通断，不需要频繁开启关闭点火器，防止损耗热水器机组的使用寿命。 在其中一个实施例中，所述至少两个子燃气分配腔包括与所述引流腔常通的常通 腔及与所述引流腔可选择通断的备用腔，所述常通腔内所述喷气口的数量，小于所述备用 4 CN 111550787 A 说　明　书 2/6 页 腔内所述喷气口的数量。 在其中一个实施例中，所述至少两个子燃气分配腔包括与所述引流腔常通的常通 腔及与所述引流腔可选择通断的备用腔，所述备用腔包括多个第一子配气腔，所述多个第 一子配气腔依次设于所述常开腔的同一侧，且在所述常开腔指向所述多个第一子配气腔的 方向上，所述常开腔内所述喷气口的数量、和每个所述第一子配气腔内所述喷气口的数量 逐渐增大。 在其中一个实施例中，所述备用腔包括第二子配气腔，所述第二子配气腔设于所 述常开腔背向所述多个第一子配气腔的一侧，所述第二子配气腔内所述喷气口的数量，大 于任一所述第一子配气腔内所述喷气口的数量。 在其中一个实施例中，所述分气杆包括至少一个阻气壁，每个所述阻气壁设于所 述引流腔内，并将所述引流腔分隔为至少两个子引流腔； 所述至少两个子引流腔分别与所述至少两个子燃气分配腔常通，且每个所述阻气 壁上开设有连通相邻两个所述子引流腔的开口，所述开口可受控封闭或打开。 在其中一个实施例中，所述分气杆上开设有与所述至少两个子引流腔中一者连通 的所述进气口。 在其中一个实施例中，所述分气杆包括底壁、侧壁及隔板，所述侧壁围沿所述底壁 的周向闭合围设于所述底壁上，并与所述底壁之间界定形成凹槽，所述隔板设于所述底壁 上并将所述凹槽分隔为引流腔和燃气分配腔，所述底壁上开设与所述燃气分配腔连通的所 述喷气口，所述侧壁上开设与所述引流腔连通的进气口； 所述阻气壁位于所述引流腔内，并连接于所述隔板和所述侧壁之间。 在其中一个实施例中，所述阻气壁包括第一段、第二段及相交连接于所述第一段 和所述第二段之间的第三段，所述第一段远离所述第三段的一端与所述隔板连接，所述第 二段远离所述第三段的一端与所述侧壁连接，所述第三段上开设有所述通孔。 一种分气杆组件，包括盖板及上述分气杆，所述分气杆背向所述喷气口的一侧呈 开口状，所述盖板盖设于所述分气杆的开口侧。 在其中一个实施例中，还包括设于所述分气杆上的电磁阀，所述电磁阀用于控制 所述子燃气分配腔与所述引流腔可选择地通断。 一种燃烧器，包括上述分气杆组件。 一种热水器，包括上述燃烧器。 附图说明 图1为本发明一实施例中燃烧器的结构示意图； 图2为图1所示燃烧器中分气杆组件的分解示意图； 图3为图2所示分气杆组件中分气杆一个视角的结构示意图； 图4为图3所示分气杆另一视角的结构示意图。 200、燃烧器；100、分气杆组件；210、火排；10、分气杆；11、燃气分配腔；12、进气口； 13、常通腔；14、引流腔；141、子引流腔；15、第一子配气腔；16、喷气口；17、第二子配气腔； 181、底壁；183、侧壁；185、隔板；20、阻气壁；21、开口；30、盖板；50、密封件；70、电磁阀。 5 CN 111550787 A 说　明　书 3/6 页
