技术摘要：
本发明公开了一种熔喷布喷丝板，包括板体，所述板体表面设有进料口，所述板体内设有储料仓，所述储料仓的底部设有喷丝孔，所述喷丝孔的左右两侧设有吹气模，所述板体表面设有进气孔，所述进气孔与吹气模连通，所述板体表面设有加热棒，所述板体上设有压力传感器，所述  全部
背景技术：

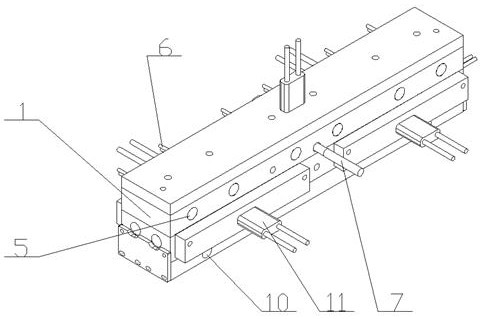

针对现有技术的存在的上述问题，本发明提供了一种熔喷布喷丝板，具有提高产 品质量，提升整体工作效率的特点。 为实现上述目的，本发明提供如下技术方案： 一种熔喷布喷丝板，包括板体，所述板体表面设有进料口，所述板体内设有储料仓，所 述储料仓与进料口连通，所述储料仓的底部设有喷丝孔，所述喷丝孔贯穿所述板体的底部 与外界连通，所述喷丝孔的左右两侧设有吹气模，所述板体表面设有进气孔，所述进气孔与 吹气模连通，使空气可以从外界进入吹气模，所述板体表面设有安装孔，所述安装孔上设有 加热棒，可以对板体进行加热，所述板体上设有压力传感器，所述压力传感器贯穿所述板体 的侧壁伸入储料仓内，对储料仓内的原料的压力进行检测使压力维持在正常的工作状态 下，所述本体上设有螺钉式电热偶，对工作状态下的熔喷布喷丝板的温度进行检测。 为了对不同尺寸的熔喷布喷丝板的均匀加热，所述安装孔有若干个，与安装孔对 应的加热棒有若干个。 为了空气在吹气模内对喷丝孔底部的原料进行挤压，推动，所述吹气模对称设置 在喷丝孔的左右两侧，两侧吹气模相互配合形成“V”字型，吹气模底部与喷丝孔底部汇聚在 熔喷布喷丝板底部 为了对生产原料进行过滤且对过滤网进行固定，所述储料仓内设有过滤网，通过过滤 网支架固定。 为了对生产原料进行充分过滤，所述储料仓与喷丝孔的连接处设有过滤板。 与现有技术相比，本发明具有以下有益效果： 1.利用安装孔里的加热棒，在工作状态下对喷丝板进行加热，提高喷丝板的温度，使原 料达到目标温度，提高喷丝质量。 3 CN 111575811 A 说　明　书 2/3 页 2.在储料仓内设置过滤网，同时在出料仓与喷丝孔的连接处设置喷丝板，对原料 在喷丝前进行充分过滤，提高原料的喷丝质量，以此提高熔喷布的生产质量。 3.利用吹气模对喷丝孔底部的即将丝的原料进行吹气，在喷丝孔底部形成气流， 对原料加以气流的推动力，帮助喷丝孔的喷丝，加快喷丝孔喷丝速度，以此提高整体工作效 率。 附图说明 图1为本发明实施例的结构示意图； 图2为本发明实施例的正视图； 图3为本发明的剖面图； 图4为图3所示A处的结构示意图； 图中：1—板体；2—进料口；3—储料仓；4—喷丝孔；5—安装孔；6—加热棒；7—压力传 感器；8—螺钉式电热偶；9—吹气模；10—进气孔；11—接线柱；31—过滤网；32—过滤网支 架；33—过滤板。 具体实施方案 为了便于理解本发明，下面将参照相关附图对本发明进行更全面的描述。附图中 给出了本发明的较佳实施方式。但是，本发明可以以许多不同的形式来实现，并不限于本文 所示的实施方式。相反的，提供这些实施方式的目的是对本发明的公开内容理解的更加全 面透彻。 需要说明的是，当原件被称为“设有”，它可以直接放在另一个元件上也可以存在 居中的元件。本文所使用的的术语“左右两侧”以及类似的表述只是为了说明目的，并不表 示唯一的实施方式。 除非另有定义，本文所使用的所有的技术和科学术语与属于本发明的技术领域的 技术人员通常理解的含义相同。本文中在本发明的说明书中所使用的术语只是为了描述具 体的实施方式的目的，不是旨在于限制本发明。 如图1所示，为本发明一较佳实施例的示意图。 一种熔喷布喷丝板，包括板体1，所述板体1表面设有进料口2，所述板体1内设有储 料仓3，所述储料仓3与进料口2连通，所述储料仓3的底部设有喷丝孔4，所述喷丝孔4贯穿所 述板体1的底部与外界连通，所述喷丝孔4的左右两侧设有吹气模9，所述板体1表面设有进 气孔10，所述进气孔10与吹气模9连通，使空气可以从外界进入吹气模9，所述板体1表面设 有安装孔5，所述安装孔5上设有加热棒6，可以对板体1进行加热，所述板体1上设有压力传 感器7，所述压力传感器7贯穿所述板体1的侧壁伸入储料仓3内，对储料仓3内的原料的压力 进行检测使压力维持在正常的工作状态下，所述本体1上设有螺钉式电热偶8，对工作状态 下的熔喷布喷丝板的温度进行检测。 为了对不同尺寸的熔喷布喷丝板的均匀加热，所述安装孔5有若干个，与安装孔5 对应的加热棒6有若干个。 为了空气在吹气模9内对喷丝孔4底部的原料进行挤压，推动，所述吹气模9对称设 置在喷丝孔4的左右两侧，两侧吹气模9相互配合形成“V”字型，吹气模9底部与喷丝孔4底部 4 CN 111575811 A 说　明　书 3/3 页 汇聚在熔喷布喷丝板底部 为了对生产原料进行过滤，所述储料仓内设有过滤网31，通过过滤网支架32对过滤网 31固定。 为了对生产原料进行充分过滤，所述储料仓3与喷丝孔4的连接处设有过滤板。 在正常的工作状态下，将熔喷布喷丝板的接线柱11连接到熔喷布生产机，将进气 孔10连接到熔喷布生产装置的空气压缩机上，熔喷布原料从进料口2进入储料仓3，经过过 滤网31与过滤板32的过滤后从喷丝孔4中喷出。 在正常的工作状态下，将加热棒6接入熔喷布生产机中，在原料从熔喷布喷丝板挤 出时对原料进行不停加热；压力传感器7对储料仓3内的熔喷布原料压力进行检测，螺钉式 电热偶8对熔喷布喷丝板的温度进行检测，使熔喷布喷丝板工作状态下的温度与压力处于 正常的工作环境下； 在正常的工作状态下，压缩空气从进气孔10进入吹气模9内，空气在吹气模9内形成“V” 字型的流动空气，对位于喷丝孔4底部的原料进行挤压推动，加快原料从喷丝孔4内挤出。 以上所述事实例仅表达了本发明的一种事实方式，其描述较为具体和详细，但并 不能因此而理解为对发明专利范围的限制。应当指出的是，对于本领域的普通技术人员来 说，在不脱离本发明构思的前提下，还可以做出若干变形和改进，这些都属于本发明的保护 范围。因此，本发明的保护范围应以所附权利要求为准。 5 CN 111575811 A 说　明　书　附　图 1/2 页 图1 图2 6 CN 111575811 A 说　明　书　附　图 2/2 页 图3 图4 7
