技术摘要：
本发明公开了一种带有清理结构的环保空气净化装置，包括壳体，壳体的两侧分别设置有吸气盒与排气盒，吸气盒与排气盒上连接有吸气管与排气管，吸气管与排气管连接在风机上，排气管上串联有雾化盒，雾化盒的内部安装有喷头，喷头通过第二水泵提供水箱内部的水源并向雾化  全部
背景技术：
随着社会的发展，空气污染情况也越来越严重，因此空气净化装置也在各种场合 得到广泛的应用，现有的滤网式过滤的空气净化器的核心部件就是滤网，当使用一段时间 后被拦截下来的颗粒物会阻塞滤孔，增大风阻，降低过滤功效，当环境的中的颗粒物过多 时，滤网的使用效率会大大降低，且现有的空气净化器的滤网在拆装时较为困难，对清洁滤 网较为不便，因此我们提出了一种带有清理结构的环保空气净化装置。
技术实现要素：

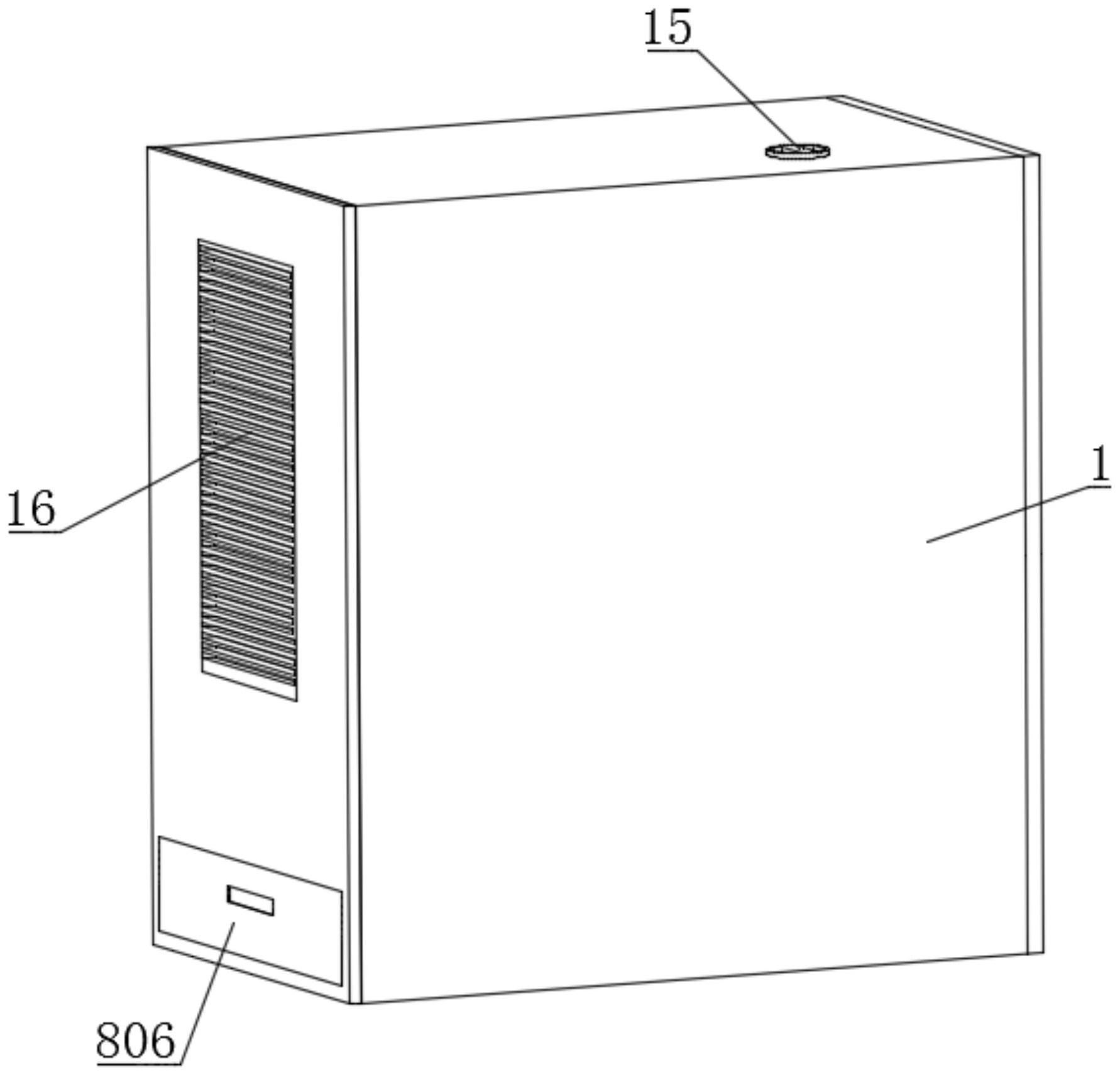

本发明的目的在于提供一种带有清理结构的环保空气净化装置，以解决上述背景 技术中提出的问题。 为实现上述目的，本发明提供如下技术方案：一种带有清理结构的环保空气净化 装置，包括壳体，所述壳体的两侧分别设置有吸气盒与排气盒，所述吸气盒与排气盒上分别 连接有吸气管与排气管，所述吸气管与排气管连接在风机上，所述壳体的内部固定安装有 水箱，且所述排气管上串联有雾化盒，所述雾化盒的内部安装有喷头，所述喷头通过第二水 泵提供水箱内部的水源并向雾化盒的内部喷洒雾状水汽，所述吸气盒的进气口处设置有用 于过滤杂质的滤网，所述壳体的内部设有清洁装置用于自动清除附着在滤网上的灰尘。 优选的，所述雾化盒靠近风机的一侧侧壁上转动连接有单向密封板，且所述雾化 盒的下侧设有与水箱连接的回流管。 优选的，所述水箱上设置有用于加水的加水管。 优选的，所述排气盒的出气口处、吸气盒的进气口处且位于壳体的侧壁上均固定 安装有防尘罩。 优选的，所述清洁装置包括多个转轴，任一转轴通过电机驱动旋转，多个转轴上支 撑有呈为L形状的两个皮带，所述滤网固定连接在两个皮带之间，所述滤网下侧呈水平位置 的上方设有喷嘴，且所述喷嘴通过第一水泵提供水箱内部的水源并向下方的滤网进行喷 射，所述滤网的正下方且位于壳体的内部设有积水盒。 优选的，所述滤网的形状为半环状，且所述滤网的长度为皮带长度的一半。 优选的，所述滤网的形状为环形，且位于右侧两个转轴之间的滤网扭曲度实现滤 网呈莫比乌斯环状。 与现有技术相比，本发明的有益效果是：本发明通过风机的启动，使外部气体从吸 气盒内吸进吸气管内，此时被吸入的气体被滤网过滤，从而使空气中掺杂的灰尘附着在滤 网上，继而净化气体的作用，且净化后的气体再沿着排气管流动，并从排气盒处排出，继而 实现净化外部空气的作用；并且雾化盒内部产生的雾气随着气体排散到外部，对空气的加 湿降尘效率高，净化空气效果更好；并且该装置在清洁滤网时，无需拆卸滤网，通过清洁装 3 CN 111578406 A 说　明　书 2/4 页 置可对滤网自动实现清洁，防止滤网的滤孔堵塞，降低了气体的阻力，提高了进气效率，继 而提高了净化空气的功效，同时节省了繁琐的拆装操作。 附图说明 图1为本发明的整体结构示意图I； 图2为本发明的整体结构示意图II； 图3为本发明的整体结构剖视图； 图4为本发明的吸气盒、排气盒、雾化盒与风机处的结构示意图； 图5为本发明的清洁装置与水箱处的结构示意图； 图6为本发明的吸气盒、排气盒、雾化盒与风机处的剖视图； 图7为本发明的雾化盒、喷头、单向密封板与排气管处的剖视图； 图8为本发明的转轴、皮带、滤网与喷嘴处的结构示意图I； 图9为本发明的转轴、皮带、滤网与喷嘴处的结构示意图II； 图10为本发明的转轴、皮带、滤网与喷嘴处的结构示意图III。 图中：1、壳体，2、吸气盒，3、排气盒，4、吸气管，5、排气管，6、风机，7、滤网，8、清洁 装置，801、转轴，802、电机，803、皮带，804、喷嘴，805、第一水泵，806、积水盒，9、水箱，10、雾 化盒，11、喷头，12、第二水泵，13、单向密封板，14、回流管，15、加水管，16、防尘罩。
