技术摘要：
本发明公开了一种具有锁位结构的线束连接器，包括连接器壳体，在连接器壳体内开设有右端开设有若干线束穿孔，在连接器壳体的左端开设有线束插孔，在线束插孔与线束穿孔之间设置有导引通孔，在连接器壳体的右端设置有连接插块，在连接插块的左端固定有数量与线束穿孔数  全部
背景技术：
在汽车、家用电器、计算机和通讯设备及各种电子仪器仪表等连接时需要使用到 连接器结构，现有技术的连接器结构主要包括胶壳、端子和线材组成线束，其虽然可以满足 市场的需求，但是其在使用时易产生变更换环境而造成震动或移动位置导致接触异常，影 响使用稳定性和可靠性。
技术实现要素：

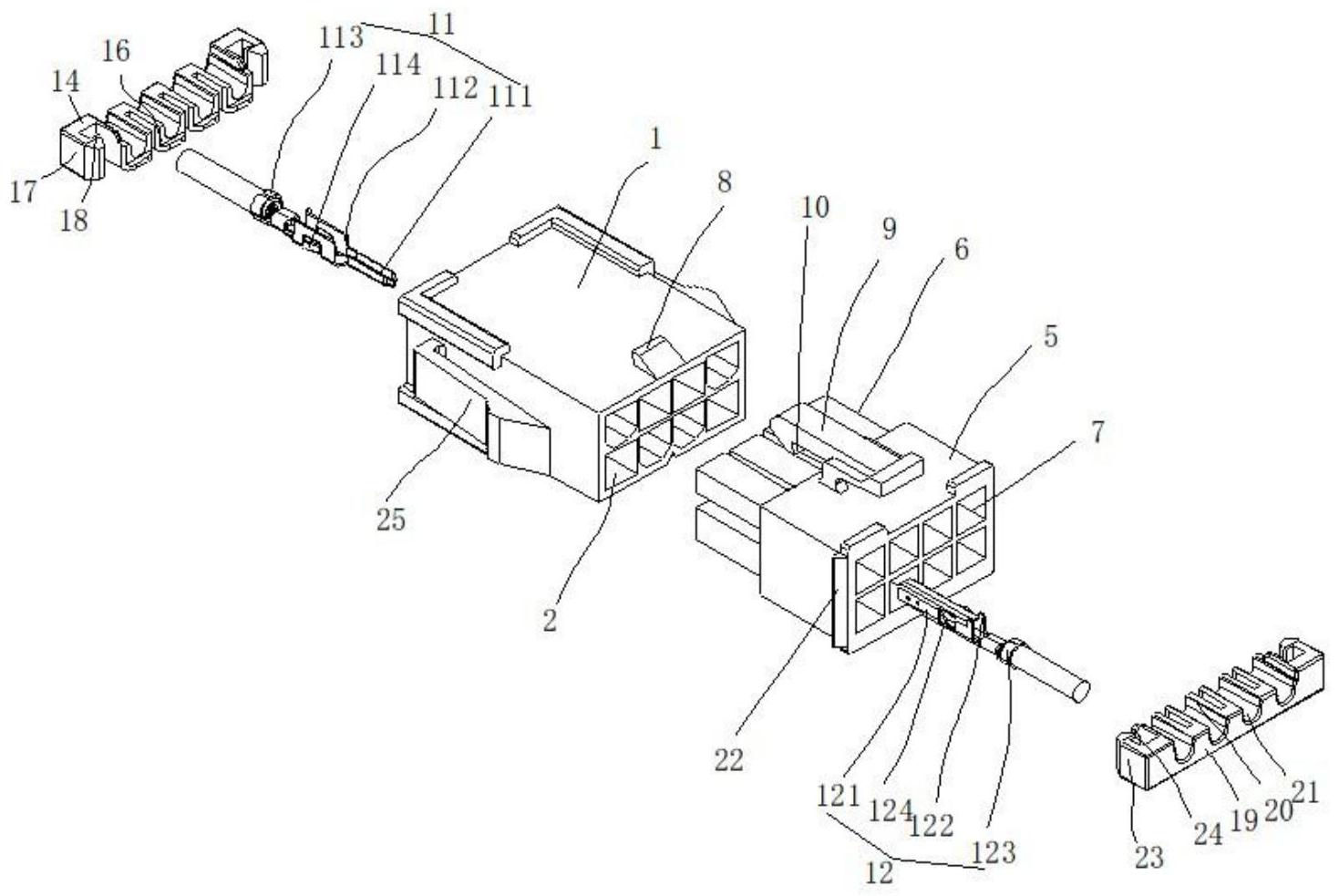

本发明的目的是提供一种结构设置合理且使用稳定可靠的具有锁位结构的线束 连接器。 实现本发明目的的技术方案是一种具有锁位结构的线束连接器，包括连接器壳 体，在所述连接器壳体内开设有右端开设有若干线束穿孔，在所述连接器壳体的左端开设 有数量与线束穿孔数量相同的线束插孔，在所述线束插孔与所述线束穿孔之间设置有导引 通孔，在所述连接器壳体的右端设置有连接插块，在所述连接插块的左端固定有数量与线 束穿孔数量相同的凸块，在所述凸块与连接插块内开设有相连通的线束卡位孔，在所述连 接器壳体的顶面中部一体成型有卡扣凸块，在所述连接插块的顶面一体成型有卡板，在所 述卡板的底面端部一体成型有卡凸，在所述连接器壳体内设置有线束公端结构，在所述连 接插块内设置有线束母端结构，所述连接器壳体与所述连接插块相连接时，所述卡凸与卡 扣凸块相扣合固定，所述线束母端结构与所述线束公端结构相连接导通。 所述线束公端结构包括导电插头、一体连接在导电插头外侧端的U形插卡部、一体 成型在U形插卡部的外侧端的箍环，线束通过箍环固定在所述线束公端结构上，在所述U形 插卡部的对称侧壁上冲压成型有向外倾斜的抵压弹片，在所述连接器壳体的内壁上开设有 抵压凹槽，所述线束公端结构自线束插孔插入并使抵压弹片的尾端卡压在所述抵压凹槽内 定位。 所述线束母端结构包括柱状端头，在所述柱状端头的右端一体成型有U形限位卡 块，在所述U形限位卡块的右端一体成型有锁紧箍块，在所述线束位卡位孔的内壁上开设有 卡位凹槽，在所述柱状端的对称侧壁上冲压有向外倾斜的卡位抵片，所述线束母端结构自 线束卡位孔插入并使卡位抵片的尾端抵压在所述卡位凹槽上定位固定，且线束公端结构与 线束母端结构相连接时，所述柱状端头插入所述U形插卡部内，此时导电插头与柱接端头抵 接。 在所述连接器壳体的左端设置有连接锁片，在所述连接器壳体的对称外壁上一体 成型有扣压凸起，在所述连接锁片的右端均匀固定有数量与线束插孔数量相同的插凸体， 在所述插凸体内开设有线束插入通道，在所述连接锁片的左端两端一体成型有扣压凸片， 在所述扣压凸片的内侧端一体成型有扣压倒块，所述连接锁片连接在连接器壳体的左端并 3 CN 111585102 A 说　明　书 2/3 页 通过扣压倒块与扣压凸起相连接定位。 在所述连接插块的右端设置有卡位锁片，在所述卡位锁片的左端一体成型有数量 与线束卡位孔数量相同的卡凸体，在所述卡凸体内开设有线束导入通道，在所述连接插块 的对称外壁上一体成型的定位凸块，在所述卡位锁片的左面两端一体成型有定位卡片，在 所述定位卡片的内侧端一体成型有定位倒块，所述卡位锁片连接在所述连接插块上时，通 过定位倒块与定位凸块相扣合固定。 在所述连接器壳体的外壁上固定有安装卡块。 本发明具有积极的效果：本发明的结构设置合理，其不但拆装方便快捷，而且可以 有效的防止因震动或移动导接触异常的情况，保证了使用的稳定性和可靠性，适用性强且 实用性好；同时线束母端结构上设置有卡位抵块，同时线束公端结构上设置有抵压弹簧，从 而在连接后，也可以可保证连接的牢固性，有利于避免出现松动或脱落的情况，使用稳定性 强。 附图说明 为了使本发明的内容更容易被清楚的理解，下面根据具体实施例并结合附图，对 本发明作进一步详细的说明，其中： 图1为本发明的结构示意图； 图2为本发明的剖示结构图。
