技术摘要：

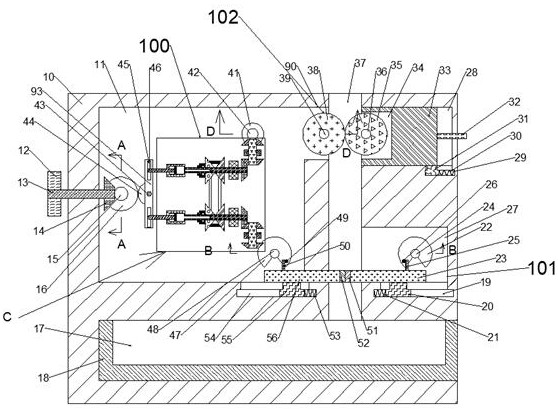

本发明公开了一种带自动切割的横机罗纹裁剪机，包括机箱，所述机箱内设有工作空腔、动力空腔和传动空腔，所述机箱内设有开口向右的存储空腔，所述机箱内设有开口向上且与所述存储空腔连通的裁剪空腔，所述工作空腔右侧内壁设有与所述裁剪空腔连通的转动空腔，所述裁剪  全部
背景技术：
横机罗纹是针织生产中最常见的组织结构，经常用在下摆、袖口、领边、大身，根据 不同的样式，横机罗纹的宽度也是不一样的，目前的横机罗纹针织机所织出来的横机罗纹 两片之间用白色丝线连接在一起，在进行服装加工时不能直接使用，需要人工抽丝或裁剪， 及其费时费力，同时在人工抽丝和裁剪的过程极容易对横机罗纹造成破坏，使得横机罗纹 不能被使用，增加损耗。
技术实现要素：
本发明要解决的技术问题是提供一种带自动切割的横机罗纹裁剪机，克服人工处 理横机罗纹时费时费力，又及其造成损耗等情况。 本发明是通过以下技术方案来实现的。 本发明的一种带自动切割的横机罗纹裁剪机，包括机箱，所述机箱内设有工作空 腔、动力空腔和传动空腔，所述机箱内设有开口向右的存储空腔，所述机箱内设有开口向上 且与所述存储空腔连通的裁剪空腔，所述工作空腔右侧内壁设有与所述裁剪空腔连通的转 动空腔，所述裁剪空腔右侧内壁设有开口向左的夹持空腔和弹射空腔，所述工作空腔内设 有调比装置，所述传动空腔内设有裁剪装置；所述调比装置包括固定在所述工作空腔后侧 内壁的固定连接轴，所述固定连接轴上转动连接有旋转板，所述旋转板左端面固定设有调 比直齿，所述旋转板内设有关于固定连接轴对称且贯穿所述旋转板前后端面的滑动空腔， 所述滑动空腔内滑动连接有滑动连杆，所述滑动连杆右端面固定设有压缩杆,所述工作空 腔后侧内壁关于所述固定连接轴对称设有第一固定基座和第二固定基座，所述第一固定基 座内转动连接有液压轴，所述第一固定基座上固定设有第一锥形摩擦轮和液压底座，所述 第一固定基座右端面固定设有第一调比锥齿轮，所述液压轴左端面固定设有液压管，所述 液压轴内设有开口向左第一液压空腔，所述第一液压空腔上下内壁设有贯穿所述第一液压 空腔上下内壁的第一连通空腔，所述液压轴上滑动设有第二锥形摩擦轮，所述第二锥形摩 擦轮左端面固定设有液压模块，所述液压模块内设有开口向右的第二液压空腔，所述液压 底座插入所述第二液压空腔内，所述第一连通空腔与所述第二液压空腔连通，所述液压管 内设有第三液压空腔，所述第三液压空腔内装有液压油，所述第三液压空腔右侧内壁设有 与所述第一液压空腔连通的第二液压连通空腔，所述压缩杆伸入所述第三液压空腔内，所 述压缩杆右端面固定设有液压活塞，上下两个所述第二锥形摩擦轮和所述第一锥形摩擦轮 间设有传动皮带，所述第二固定基座上转动设有调比转动轴，所述调比转动轴远离所述固 定连接轴侧端面固定设有第二调比锥齿轮，所述调比转动轴靠近所述固定连接轴侧端面固 定设有第三调比锥齿轮；所述裁剪装置包括所述工作空腔下侧内壁内开口向上的第一滑槽 空腔，所述第一滑槽空腔内滑动连接有第一滑块，所述第一滑块右端面固定设有第一弹簧， 4 CN 111549444 A 说　明　书 2/6 页 所述第一滑块上端面固定设有第一裁剪板，所述第一裁剪板右端面固定设有第一裁剪刀 片，所述第一裁剪板上端面固定设有第一联动杆，所述工作空腔前侧内壁转动设有第一固 定旋转轴和第二固定旋转轴，所述第二固定旋转轴上固定设有第一直齿轮和第一锥齿轮， 所述第一固定旋转轴上固定设有第二直齿轮和第一半齿，所述第一固定旋转轴插入所述传 动空腔内部分固定设有第三直齿轮，所述第一半齿前端面第三联动杆，所述传动空腔后侧 内壁转动设有第三固定旋转轴和第四固定旋转轴，所述第三固定旋转轴上固定设有第四直 齿轮和第一链轮，所述第二链轮上固定设有第二链轮，所述第一链轮和第二链轮间通过第 一链条连接传动，所述第四固定旋转轴伸入所述弹射空腔内的部分固定设有第二半齿，所 述第二半齿前端面固定设有第四联动杆，所述弹射空腔下侧内壁设有开口向上的第二滑槽 空腔，所述第二滑槽空腔内滑动连接有第二滑块，所述第二滑块左端面固定设有第二弹簧， 所述第二滑块上端面固定设有第二裁剪板，所述第二裁剪板左端面固定设有第二裁剪刀 片，所述第二裁剪板上端面固定设有第二联动杆。 优选地，所述进料装置包括转动设在所述动力空腔后侧内壁的转动电机，所述转 动电机前端面固定设有电机旋转轴，所述电机旋转轴上固定设有第三链轮，所述电机旋转 轴伸入所述工作空腔内的部分固定设有传动锥齿轮，所述动力空腔后侧内壁转动连接有第 五固定旋转轴，所述第五固定旋转轴上固定设有第四链轮，所述第四链轮与所述第三链轮 之间通过所述转动空腔链式连接，所述第五固定旋转轴深入所述转动空腔内的部分固定设 有第一摩擦轮。 优选地，所述工作空腔左侧内壁内转动连接有贯穿所述工作空腔左侧内壁的调比 旋转轴，所述工作空腔在外界部分固定设有旋转圆盘，所述调比旋转轴伸入所述工作空腔 内的部分固定设有第四调比锥齿轮，所述工作空腔后侧内壁转动设有第六固定旋转轴，所 述第六固定旋转轴上固定设有第三调比锥齿轮和第五直齿轮。 优选地，所述夹持空腔下侧内壁设有开口向上的第三滑槽空腔，所述第三滑槽空 腔内滑动连接有第三滑块，所述第三滑块右端面固定设有第三弹簧，所述第三滑块上端固 定设有夹持滑板，所述夹持滑板右端面固定设有连接长杆，所述连接长杆贯穿所述夹持空 腔右侧内壁伸入外界，所述夹持滑板内设有开口向左的从动轮空腔，所述从动轮空腔后侧 内壁固定设有固定轴，所述固定轴上转动连接有第二摩擦轮。 优选地，所述存储空腔内滑动连接有第二摩擦轮，横机罗纹裁剪后进入所述存储 空腔内，所述第二摩擦轮可将横机罗纹从机器内拿出来。 本发明的有益效果  ：本发明安装于横机罗纹针织机下方，将织好的横机罗纹夹持 入及其内，调整好横机罗纹的长度，启动机器，机器便可对横机罗纹进行分割裁剪，极大地 降低了人工裁剪的时间，降低了人力成本，同时避免了因人为疏忽造成的横机罗纹损耗，降 低了生产成本。 附图说明 为了更清楚地说明发明实施例或现有技术中的技术方案，下面将对实施例或现有 技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是发明 的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据 这些附图获得其他的附图。 5 CN 111549444 A 说　明　书 3/6 页 图  1 是本发明实施例的结构示意图； 图  2 是本发明实施例图1中C处的放大示意图； 图  3 是本发明实施例图1中A-A方向的示意图； 图  4 是本发明实施例图1中B-B方向的示意图； 图  5是本发明实施例图1中D-D方向的示意图。
