技术摘要：

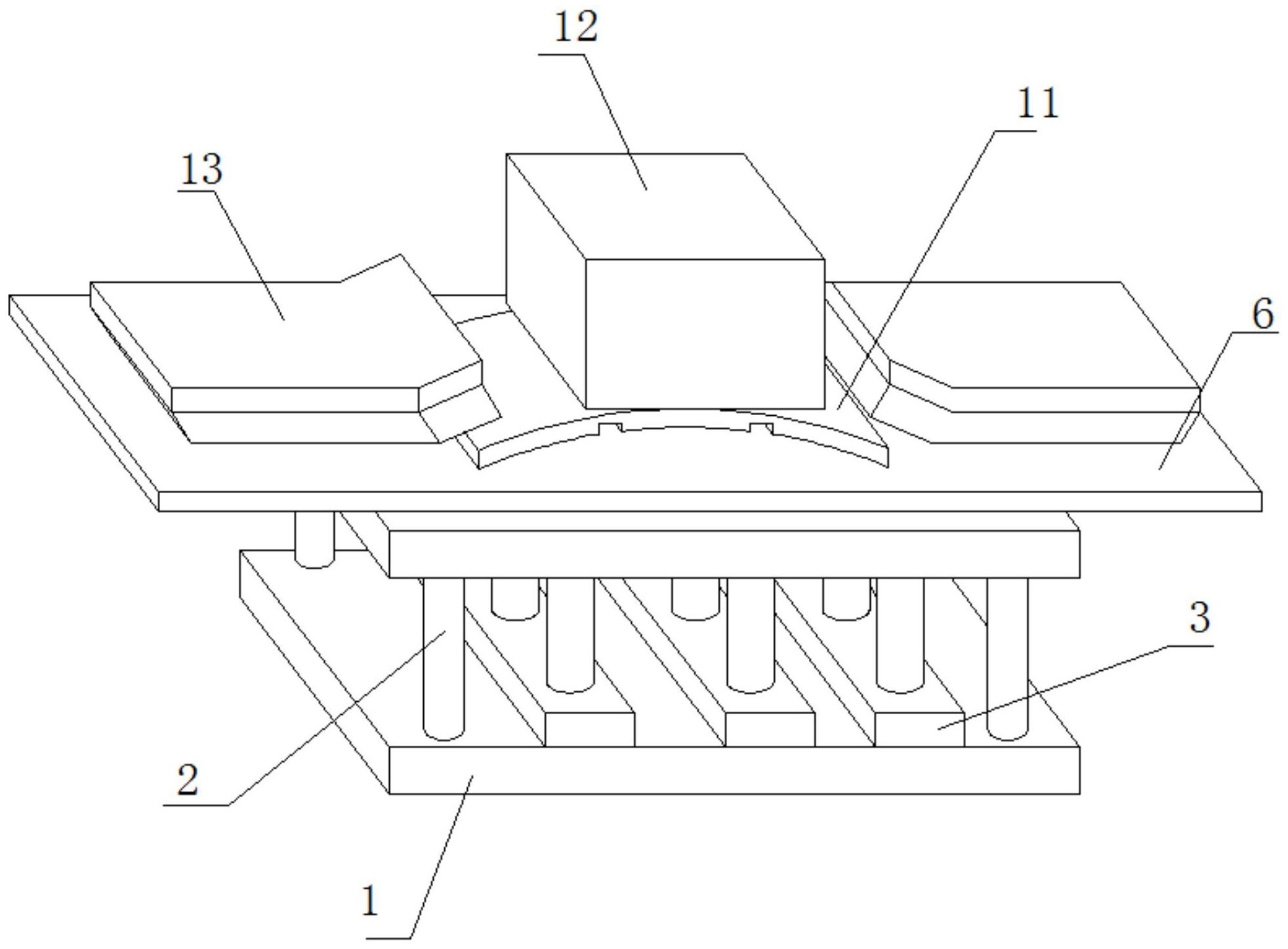

本发明属于减震支座领域，尤其涉及一种防落梁减震支座，底座的顶部固定安装有横板，且横板的顶部固定安装有安装板，安装板的两侧延伸至横板的两侧，安装板的上方设有弧形板，弧形板和安装板相互靠近的一侧活动卡装有同一个剪力板，安装板的顶部固定安装有对称设置的两  全部
背景技术：
支座是连接桥梁与桥墩的重要部件，它除承受桥梁竖向压力外，为满足桥梁正常 运行过程中出现的竖向拉力需求，有些支座还需具备抗拉功能。目前使用的抗拉支座为满 足支座转角要求，抗拉结构处必须设有一定间隙，当支座受拉时，支座易出现抗拉结构处先 撞击再受拉现象，导致抗拉结构易损坏。 支座作为桥梁、桥墩的连接部件起着至关重要的作用。为此，目前出现了多种结构 的减隔震支座，以减少地震对桥梁造成的损坏。这些减隔震结构支座，在减震、隔震，减少桥 梁破坏方面起到了一定作用。但减震和防坠落的效果不佳，最终对桥墩还会造成破坏，严重 者导致整体桥梁垮塌。
技术实现要素：
有鉴于此，本发明为了解决目前出现的减隔震支座，对桥梁梁体的减震和防坠落 的效果不佳的问题，提供一种防落梁减震支座。 为达到上述目的，本发明提供一种防落梁减震支座，包括底座，所述底座的顶部固 定安装有横板，且横板的顶部固定安装有安装板，所述安装板的两侧延伸至横板的两侧，所 述安装板的上方设有弧形板，所述弧形板和安装板相互靠近的一侧可脱离活动卡装有同一 个剪力板，且剪力板设置有两个，所述安装板的顶部固定安装有对称设置的两个安装块，两 个安装块的顶部均固定安装有不规则板，两个不规则板的底部均和弧形板的顶部紧密贴 合，所述弧形板的顶部固定安装有支座，所述安装板的顶部固定安装有对称设置的两个支 撑座，两个支撑座分别位于两个剪力板相互远离的一侧，且两个支撑座的顶部均滑动安装 有支柱，两个支柱的顶部均和弧形板的底部固定安装，位于同侧的安装块和支柱的一侧转 动安装有同一个第一连杆，两个第一连杆的一侧均设置由减震组件。 本基础方案的原理在于：本发明首先使用两个剪力板对梁体进行支撑，可以提高 对抗震系数，当剪力板剪断后，还能够经由设置的支撑座和支柱对梁体受到的震动进行减 震和缓冲，进一步保护梁体，分三步对梁体进行支撑和减震，可以有效的避免发生梁体坠落 的状况，减震的效果好，抗震系数高。 进一步，所述底座的顶部四角位置均固定安装有立柱，且立柱的直径为5～10cm， 四个立柱的顶部均和横板的底部固定安装。有益效果：为了提高底座的支撑刚性。 进一步，所述底座的顶部固定安装有呈直线排布的三个底板，所述底板的顶部固 定安装有呈直线排布的多个竖钢，三个底板上的多个竖钢呈矩阵排列，且多个竖钢的直径 为5～10cm，三个底板上的多个竖钢的顶部均和横板的底部固定安装。有益效果：底板和竖 钢的设置进一步提升了底座的支撑力。 进一步，所述安装板的顶部固定安装有对称设置的两个工字钢，两个工字钢位于 4 CN 111549654 A 说　明　书 2/4 页 两个剪力板相互靠近的一侧，且两个工字钢的顶部固定安装有同一个软垫。有益效果：当支 柱折断后，工字钢用于支撑梁体。 进一步，所述安装板和弧形板相互靠近的一侧均开设有对称设置的两个卡槽，且 四个卡槽呈纵向对称设置，所述剪力板的顶部和底部分别延伸至位于同一竖直面的两个卡 槽的内部并和两个卡槽可脱离活动卡装。有益效果：为了提高弧形板的支撑力。 进一步，所述不规则板的顶部螺纹连接有安装螺栓，且安装螺栓的底部贯穿不规 则板的顶部并延伸至不规则板的下方，两个安装块的顶部均开设有螺纹槽，两个安装螺栓 的底部分别延伸至两个螺纹槽的内部并分别和两个螺纹槽螺纹连接。有益效果：为了将安 装块和不规则板进行固定。 进一步，所述支撑座的顶部开设有滑槽，所述支柱的底部延伸至滑槽的内部并和 滑槽滑动连接，所述滑槽的内部设置有减震弹簧，所述减震弹簧绕设在支撑的外侧，且减震 弹簧的顶部一端和支柱的外侧固定安装。有益效果：减震弹簧能够为梁体进行减震。 进一步，所述减震组件包括固定安装在安装板顶部的两个竖板，两个竖板相互远 离的一侧均固定安装有滑柱，两个滑柱的外侧均滑动安装有滑板，两个滑板的一侧均转动 安装有第二连杆，两个第二连杆的顶部分别和两个第一连杆的一侧转动连接。有益效果：减 震组件能够对支柱上受到的震动力进行减震。 进一步，两个竖板相互远离的一侧均固定安装有缓冲弹簧，两个缓冲弹簧分别绕 设在两个滑柱的外侧，且两个缓冲弹簧相互远离的一端封闭和两个滑块相互靠近的一侧固 定安装。有益效果：缓冲弹簧可以缓冲滑块上受到的作用力。 进一步，所述不规则板的顶部均开设有对称设置的两个螺纹孔，四个安装螺栓的 底部分别贯穿四个螺纹孔并分别延伸至两个不规则板的下方，且四个安装螺栓分别和四个 螺纹孔螺纹连接。有益效果：螺栓和螺纹孔的配合方便对不规则板进行安装。 本发明的有益效果在于： 1、本发明所公开的防落梁减震支座，为了提高剪力板沿X轴方向的抗震强度，特别 将剪力板设置成两个，这样设置的目的是为了提高剪力板的抗震强度，避免在地震较小的 状况下，剪力板也很容易剪断的情况发生。 2、本发明所公开的防落梁减震支座，剪力板折断后，经由设置的支柱和支撑座对 支座和梁体进行支撑，可以防止梁体发生坠落的问题，在变为支柱支撑的状况下，经由在滑 槽的内部设置的减震弹簧，可以对地震的冲击力进行减震和缓冲，降低作用在安装板和底 座上的地震作用力，进一步避免梁体坠落的情况。 3、本发明所公开的防落梁减震支座，支柱在地震过大折断时，弧形板会携带支座 和梁体坠落至两个工字钢上，经由设置的两个工字钢对支座和梁体进行支撑，防止梁体出 现坠落的状况。 本发明的其他优点、目标和特征在某种程度上将在随后的说明书中进行阐述，并 且在某种程度上，基于对下文的考察研究对本领域技术人员而言将是显而易见的，或者可 以从本发明的实践中得到教导。本发明的目标和其他优点可以通过下面的说明书来实现和 获得。 5 CN 111549654 A 说　明　书 3/4 页 附图说明 图1为本发明一种防落梁减震支座的结构示意图； 图2为本发明一种防落梁减震支座的主视图； 图3为本发明一种防落梁减震支座中第一连杆和第二连杆的连接图； 图4为本发明一种防落梁减震支座中支撑座的结构示意图； 图5为图2中A部分结构放大图。 附图中标记如下：1底座、2立柱、3底板、4竖钢、5横板、6安装板、7工字钢、8软垫、9 剪力板、10卡槽、11弧形板、12支座、13不规则板、14安装螺栓、15安装块、16支撑座、17滑槽、 18减震弹簧、19支柱、20第一连杆、21竖板、22滑柱、23缓冲弹簧、24滑块、25第二连杆。
