技术摘要：
本文公开涉及具有模块化闩锁臂的窄宽度适配器和连接器和一种网络系统，该网络系统包括：连接器，其包括壳体，该壳体包括在壳体的表面上横向延伸的槽；以及推拉凸片，其包括互补的槽，其中，推拉凸片可拆卸地连接到壳体；和接收器装置，其包括用于接收连接器的一个或多  全部
背景技术：
互联网的普及导致通信网络的空前增长。消费者对服务的需求和竞争加剧导致网 络提供商不断寻找提高服务质量同时降低成本的方法。 某些解决方案包括部署高密度互连面板。可以设计高密度互连面板以将支持快速 增长的网络所需的不断增加的互连量合并为压缩的形状因素，从而提高服务质量并降低诸 如占地面积和支撑架空之类的成本。但是，高密度互连面板的部署还没有完全实现。 在通信网络(例如数据中心和交换网络)中，匹配连接器之间的许多互连可以压缩 成高密度面板。面板和连接器生产商可以通过缩小连接器尺寸和/或面板上相邻连接器之 间的间距来优化这种高密度。虽然两种方法对于增加面板连接器密度可能是有效的，但是 缩小连接器尺寸和/或间距也可能增加支撑成本并降低服务质量。 在高密度面板构造中，相邻的连接器和缆线组件可能妨碍对各个释放机构的触 及。这种物理障碍物可能妨碍操作者将施加在缆线和连接器上的应力最小化的能力。例如， 当使用者进入密集的连接器组并将周围的光纤和连接器推到一边以用他/她的拇指和食指 接近单独的连接器释放机构时，可能施加这些应力。过度拉紧缆线和连接器可能会产生潜 在缺陷，损害终端的完整性和/或可靠性，并可能导致严重的网络性能中断。 3 CN 111596417 A 说　明　书 2/17 页 虽然操作者可能试图使用诸如螺丝刀之类的工具来伸入密集的连接器组并激活 释放机构，但是相邻的缆线和连接器可能妨碍操作者的视线，使得难以在不将相邻缆线推 开的情况下将工具引导至释放机构。而且，即使操作者具有清晰的视线，将工具引导到释放 机构也可能是耗时的过程。因此，使用工具可能无法有效减少支撑时间和提高服务质量。 小型可插拔收发器(SFP)目前用于机架安装的铜-光纤介质转换器内的电信基础 设施中，并且也称为以太网交换机和/或修补集线器。由于用于这些设备的空间有限，这些 基础设施以太网和光纤连接正在快速发展以增加连接密度。尽管光纤连接器多年来变得越 来越小，但它们的设计并不比插入通常尺寸和易于获得的SFP所需的小。然而，随着收发器 技术的发展，较小的SFP将用于创建更高密度的交换机和  /或修补集线器设备。因此，需要 光纤连接器，其将满足较小SFP的未来发展的需要。
技术实现要素：

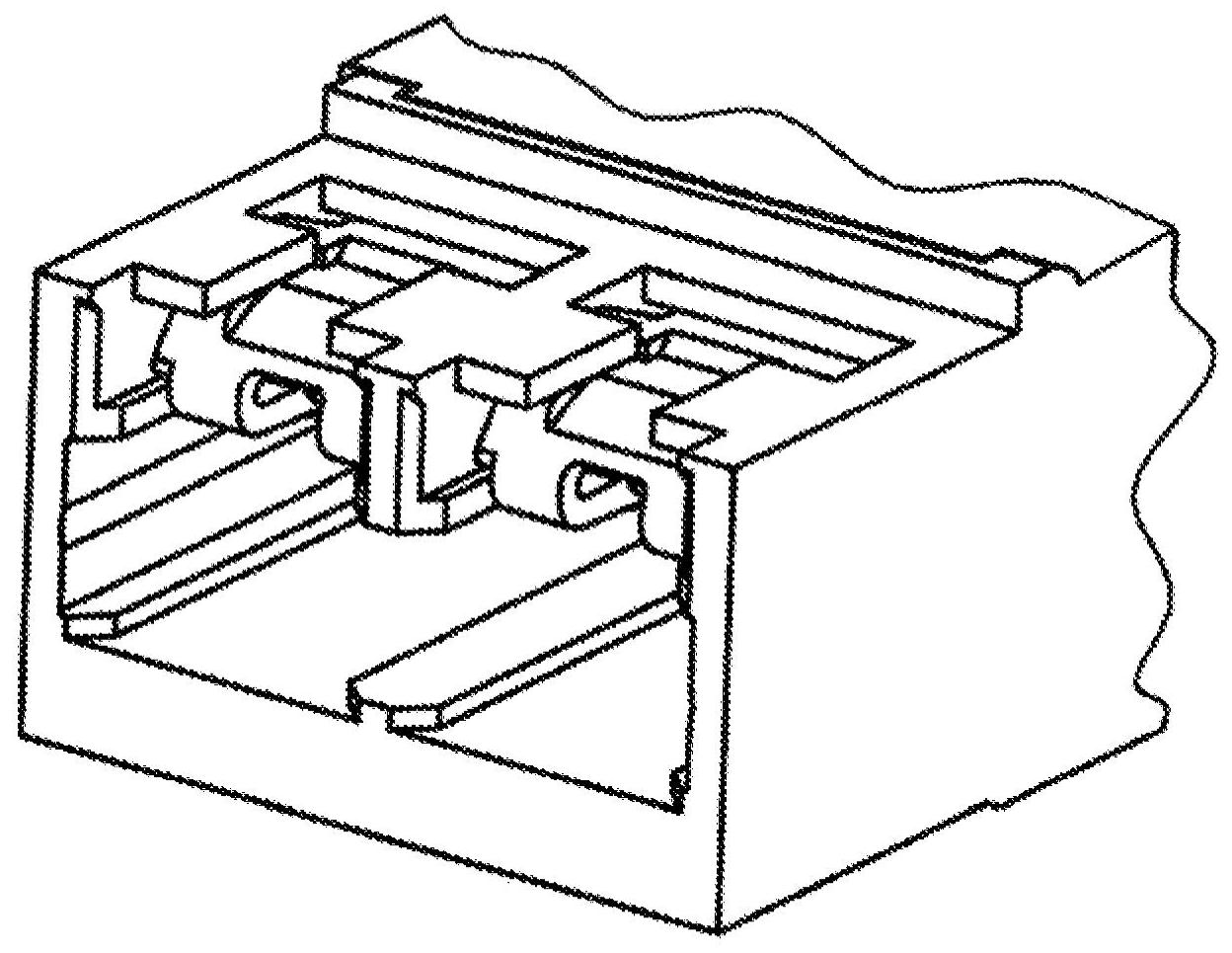

简而言之，本发明一个方面提供了一种连接器，包括：前本体，该前本体包括：顶部 和底部；在前本体的顶部上纵向延伸的凹部；和后本体，该后本体可拆卸地连接到前本体， 以形成壳体，其中后本体的一部分在可拆卸地连接时装配在前本体内；以及推拉片，该推拉 片包括前部部分、后部部分以及一个或多个侧部部分，其中推拉片使用一个或多个侧部部 分可拆卸地连接到壳体，其中前部部分位于凹部中。 另一方面提供了一种接收器装置，包括：一个或多个端口，用于接收具有顶部和底 部的连接器；所述一个或多个端口包括在顶部上的至少一个切口；所述一个或多个端口包 括位于底部上的至少一个引导轨道，其中所述至少一个切口被构造成接收可互换的锚固装 置。 又一个方面提供了一种网络系统，包括：连接器，该连接器包括：壳体，包括在壳体 的表面上横向延伸的凹槽；和推拉片，包括互补凹槽，其中推拉片可拆卸地连接到壳体；接 收器装置，该接收器装置包括用于接收连接器的一个或多个端口，所述一个或多个端口具 有包括第一部分和第二部分的可互换的锚固装置；其中，凹槽被构造成在连接器插入接收 元件时接收可互换锚固装置的第一部分，并且其中互补凹槽被构造成在连接器插入接收器 时接收可互换的锚固装置的第二部分元件，推拉片被构造成当推拉片在远离连接器的方向 上移动时使可互换锚的固装置的第二部分与互补凹槽脱离，从而使可互换的锚固装置的第 一部分与连接器的凹槽脱离。 附图说明 图1A是现有技术的标准6.25mm间距LC连接器SFP的透视图； 图1B是现有技术的标准6.25mm间距LC适配器的透视图； 图1C是图1B的现有技术适配器的俯视图； 图1D是图1B的现有技术适配器的前视图，示出了6.25mm间距； 图2A是现有技术的LC双工连接器的透视图； 图2B是具有远程释放拉片的现有技术的LC双工连接器的透视图； 图2C是在图2A和2B所示的实施例中使用的现有技术的LC连接器的俯视图； 图2D是图2C的现有技术LC连接器的侧视图； 4 CN 111596417 A 说　明　书 3/17 页 图3是根据本公开的方面的用于接收本文公开的连接器的未来窄间距LCSFP的透 视图； 图4A是根据本公开的方面的窄间距LC适配器的一个实施例的透视图； 图4B是图4A的窄间距LC适配器的俯视图； 图4C是图4A的窄间距LC适配器的前视图，示出了4.8mm间距； 图5是根据本公开的方面的具有远程释放的窄间距LC双工连接器的一个实施例的 透视图； 图6A是根据本公开的方面的在图5的实施例中使用的LC连接器的俯视图； 图6B是根据本公开的方面的图6A的LC连接器的侧视图； 图7是图5的窄间距LC双工连接器的透视图，其中根据本公开的方面移除了释放机 构； 图8是根据本公开的方面的图5的窄间距LC双工连接器的透视分解视图； 图9是现有技术的标准多光纤推入/拉出(MPO)SFP的透视图； 图10A是现有技术的标准MPO连接器的透视图； 图10B是图10A的现有技术MPO连接器的俯视图，其宽度为12.4mm； 图10C是图10A的现有技术MPO连接器的前视图； 图11是根据本公开的方面的用于接收本文公开的连接器的未来窄宽度多光纤SFP 的透视图； 图12A是根据本公开的方面的具有远程释放的窄宽度多光纤连接器的一个实施例 的透视图； 图12B是根据本公开的方面的图12A的窄宽度多光纤连接器的俯视图，其具有 9.6mm的宽度； 图12C是根据本公开的方面的图12A的窄宽度多光纤连接器的前视图； 图13A是根据本公开的方面的插入具有SFP闩锁的窄宽度SFP  中的窄宽度多光纤 连接器的透视图； 图13B是根据本公开的方面的插入具有适配器闩锁的窄宽度适配器中的窄宽度多 光纤连接器的透视图； 图14是根据本公开的方面的图13A的窄宽度多光纤连接器的侧视图，其具有在正 常拉片位置中与SFP闩锁接合的凹部；和 图15是根据本公开的方面的图13A的窄宽度多光纤连接器的侧视图，其通过缩回 拉片而与SFP闩锁脱离。 图16A是根据本公开的方面的具有适配器闩锁的窄宽度多光纤连接器的透视图； 图16B是根据本公开的方面的具有适配器闩锁的窄宽度多光纤连接器的透视分解 视图； 图17A是图16A的窄间距适配器的前视图，示出了3.80mm间距； 图17B是图16A的窄宽度连接器的侧视图； 图17C是根据本公开的方面的装配在SFP内的插头框架的侧视图； 图17D是根据本公开的方面的图16A的窄宽度连接器的透视图，其中推/拉片在SFP 闩锁凹槽中处于正常位置； 5 CN 111596417 A 说　明　书 4/17 页 图17E是根据本公开的方面的图16A的窄宽度连接器的透视图，其中推/拉片相对 于SFP闩锁凹槽处于拉回位置； 图18A是根据本公开的方面的小型收发器的透视图； 图18B和图18C是根据本公开的方面的图18A的收发器的相应侧视图； 图19是插入有一个连接器的SFP的透视图； 图20A和图20B是根据本公开的方面的保持连接器的SFP的侧视图； 图21是根据本公开的方面的SFP的透视图，其中一个连接器被插入并且推/拉片缩 回； 图22A和图22B是根据本公开的方面的处于提升位置以解锁连接器的SFP闩锁的侧 视图； 图23A是根据本公开的方面的连接器的分解图； 图23B是根据本公开的方面的连接器的透视图； 图24A是根据本公开的方面的连接器的俯视尺寸图； 图24B是根据本公开的方面的连接器的侧视尺寸图； 图25A是根据本公开的方面的连接器的透视图，其中推拉片处于向前位置； 图25B是根据本公开的方面的连接器的透视图，其中推拉片处于向后位置； 图26A是根据本公开的方面的具有推拉片的连接器的透视图； 图26B是根据本公开的方面的具有推拉片的连接器的放大透视图； 图26C是根据本公开的方面的具有推拉片的连接器的另一透视图； 图27A是根据本公开的方面的具有推拉片的连接器的透视图； 图27B是根据本公开的方面的具有推拉片的连接器的放大透视图； 图27C是根据本公开的方面的具有推拉片的连接器的另一透视图； 图28A示出了根据一些实施例的示例性CS连接器，其识别出两个单独的横截面区 域； 图28B是在图28A中识别的CS连接器的第一识别横截面区域处的CS连接器的详细 横截面图； 图28C是在图28A中识别的CS连接器的第二识别横截面区域处的CS连接器的详细 横截面图； 图29是根据本公开的方面的具有不同长度的推拉片的各种连接器的透视图； 图30A是根据本公开的方面的双工适配器/收发器的详细尺寸前视图； 图30B是根据本公开的方面的双工适配器/收发器的详细尺寸横截面图； 图30C是根据本公开的方面的双工适配器/收发器的另一详细尺寸横截面图； 图31A是安装有可拆卸锚固件的双工适配器/收发器的透视图； 图31B是可移除锚固装置的透视图； 图31C是可移除锚固装置的另一透视图； 图32A是安装有可拆卸锚固件的双工适配器/收发器的另一透视图； 图32B是可移除锚固装置的另一透视图； 图32C是可移除锚固装置的另一透视图； 图33A是安装有可拆卸锚固件的双工适配器/收发器的另一透视图； 6 CN 111596417 A 说　明　书 5/17 页 图33B是可移除锚固装置的另一透视图； 图33C是可移除锚固装置的另一透视图； 图34是根据本公开的方面的安装有可移除锚固件的双工适配器/  收发器的详细 尺寸横截面图； 图35A是根据本公开的方面的安装有可移除锚固件的双工适配器  /收发器的另一 详细尺寸横截面图； 图35B是根据本公开的方面的安装有可移除锚固件的双工适配器  /收发器的详细 尺寸横截面图； 图36A是插入适配器/收发器中的CS连接器的透视图； 图36B是插入适配器/收发器中之后的CS连接器的透视图； 图37是插入适配器/收发器中的CS连接器的侧剖视图； 图38是具有水平凹槽的详细视图的CS连接器的透视图； 图39A是插入适配器/接收器中的CS连接器的侧剖视图； 图39B是插入适配器/接收器中的CS连接器的另一侧剖视图； 图40示出了插入适配器/接收器中的CS连接器的示意性俯视图和插入适配器/接 收器中的CS连接器的侧剖视图； 图41示出了插入适配器/接收器中的CS连接器的示意性俯视图和插入适配器/接 收器中的CS连接器的侧剖视图； 图42示出了CS连接器的尺寸详细视图； 图43示出了CS连接器的另一个尺寸详细视图； 图44A示出了用于将连接分配到较慢版本的系统的扇出和盒式方法。 图44B示出了用于将连接分配到较慢版本的系统而不需要扇出和  /或盒式方法的 替代方案。
