技术摘要：
一种土壤养分速测仪的固定盘，它涉及土壤养分速测技术领域。所述土壤养分速测仪的固定盘包括外壳，所述外壳有壳体A以及壳体B共同组成，所述壳体A以及壳体B外侧壁均焊接有连接件，且壳体A以及壳体B通过连接件进行可拆卸连接，所述连接件内部整体贯穿有螺栓，所述螺栓底  全部
背景技术：
土壤养分速测仪又称土壤肥料养分速测仪、土壤化肥速测仪。仪器主要用于检测 土壤中水分、盐分、ph值、全氮、铵态氮、碱解氮、有效磷、有效钾、钙镁、硼等及肥料中氮、磷、 钾含量测试。极大缓解了全国各地农民朋友测土配方施肥的需求，同时也为肥料生产企业 实现专业化、系统化、信息化、数据化提供了可靠的依据，是农业部门测土配方施肥的首选 仪器。广泛应用于各级农业检测中心、农业科研院校、肥料生产、农资经营、农技服务、种植 基地等领域。 现有的土壤养分速测仪中的固定盘大都仅仅具备固定作用，在功能性上比较缺 乏，人们在使用仪器进行土壤养分测试时，往往需要耗费精力进行样品采集处理，且固定盘 与土壤养分速测仪的上体结构的衔接部位，容易渗入灰尘从而影响仪器的使用性能。
技术实现要素：

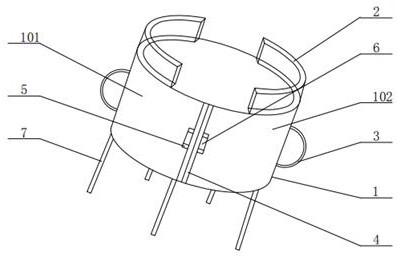

本发明的目的在于针对现有技术的缺陷和不足，提供一种土壤养分速测仪的固定 盘，可以极为便捷地完成土壤样品的采集处理，节省了相应工作人员的时间精力，通过增加 有防尘圈，可以避免外界灰尘杂质进入仪器内部，保障了仪器的使用性能，可以有效解决背 景技术中的问题。 为实现上述目的，本发明采用以下技术方案是：它包含外壳，所述外壳有壳体A以 及壳体B共同组成，所述壳体A以及壳体B外侧壁均焊接有连接件，且壳体A以及壳体B通过连 接件进行可拆卸连接，所述连接件内部整体贯穿有螺栓，所述螺栓底部螺纹连接有螺母，所 述外壳顶端焊接有固定环，所述固定环内侧壁套接有防尘圈，所述外壳两侧焊接有把手，且 外壳底部固定连接有支脚，所述支脚为空腔结构，且支脚内部间隙连接有取料管，所述取料 管右侧滑动连接有推杆，且取料管内部整体贯穿有L型杆以及L型管，所述外壳顶端内侧壁 可拆卸连接有湿度传感器以及控制器，且外壳右上角位置固定连接有蒸馏水板，所述蒸馏 水板下端插接有导管，所述导管末端衔接有喷雾头。 所述L型杆末端转动连接有旋转刀片，且L型杆动力输入端与微型电机动力输出端 相连接。 所述L型管顶端安装有压力泵，所述外壳内侧壁衔接有滑槽，所述滑槽呈倾斜结 构，且滑槽上端固定连接有过滤网。 所述微型电机以及压力泵信号输入端与第二开关信号输出端相连接。 所述湿度传感器以及控制器信号输入端与第一开关信号输出端相连接，所述控制 器信号输入端与湿度传感器信号输出端相连接。 3 CN 111610054 A 说　明　书 2/4 页 采用上述技术方案后，本发明有益效果为： 1、本发明实用，操作方便且使用效果好，工作人员将固定盘底部支脚插入需要进行测 试的土壤地面，采集样品，由于支脚共有五个，且彼此间距相等，故而使得工作人员可以采 用五点取样法进行样品采集。 2、本发明中采集样品时，工作人员握住推杆，向下滑动，使得支脚内部的取料管尖 端渗入地面，从而在取料管内部截取部分土壤样品，随后为微型电机与压力泵接通电源，微 型电机输出动力从而带动L型杆末端的旋转刀片进行转动，对取料管内部土壤进行切碎处 理，细化后的土壤样品在压力泵作用下，顺着L型管被吸入固定盘外壳内部，从L型管管口流 出后落在滑槽上，土壤样品受重力作用滑落，经过过滤网过滤，将大颗粒土壤排除在外，最 终由蒸馏水板供水经过导管后由喷雾头喷出，使土壤样品充分分散，静置半小时即可，通过 以上方式，使得固定盘能够自动制造土壤样品，从而无需人工作业，节省了工作人员的时间 与精力。 3、本发明通过增加有湿度传感器与控制器，在蒸馏水与土壤进行融合的过程当 中，湿度传感器可以实时感应土壤的湿度，并将相应信号传递给控制器，控制器再调控相应 水量大小，从而对土壤与蒸馏水的混合比进行精准调配。 4、本发明中，该固定盘的外壳是由壳体A与壳体B共同组成，并由连接件上的螺栓 螺母进行连接，这种连接方式极为方便拆卸与封装，有利于工作人员对设备进行维修检查 以及清洗。 5、本发明通过增加有防尘圈，防尘圈可以阻挡外界灰尘杂质进入仪器内部，从而 避免了设备因为灰尘积蓄过多从而出现故障，保障了仪器的使用性能。 6、本发明通过在固定盘两侧增加有把手，当工作人员需要移动仪器时，可以双手 握住把手进行搬运，一定程度上提升了设备的便捷性与实用性。 附图说明 为了更清楚地说明本发明实施例或现有技术中的技术方案，下面将对实施例或现 有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本 发明的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动性的前提下，还可 以根据这些附图获得其他的附图。 图1是本发明的立体结构示意图； 图2是本发明中取料管结构示意图； 图3是本发明的剖视结构示意图； 图4是本发明中控制器电路示意图； 图5是本发明中微型电机电路示意图。 附图标记说明：1、外壳；101、壳体A；102、壳体B；2、固定环；3、把手；4、连接件；5、螺 栓；6、螺母；7、支脚；8、取料管；9、推杆；10、L型杆；11、旋转刀片；12、微型电机；13、L型管； 14、压力泵；15、滑槽；16、过滤网；17、防尘圈；18、湿度传感器；19、控制器；20、蒸馏水板；21、 导管；22、喷雾头；23、第一开关；24、第二开关。 4 CN 111610054 A 说　明　书 3/4 页
