技术摘要：
公开一种显示基板和显示装置，所述显示基板具有屏幕区域，屏幕区域包括至少一个感测区和环绕每个感测区的显示区，感测区包括透光区和绕线区，显示基板包括：多条第一栅线，每条第一栅线包括：位于显示区的栅线主体部以及与栅线主体部连接的栅线连接部，栅线连接部的至  全部
背景技术：
目前，为了实现手机等显示装置的全面屏显示，会在显示屏上设置盲孔，以形成透 光区，将摄像头或人脸识别等感测件器件设置在显示屏背侧，并与盲孔正对。由于透光区中 不能设置遮光结构，因此，需要将一些信号线在盲孔周围(即，透光区周围)进行绕线。
技术实现要素：

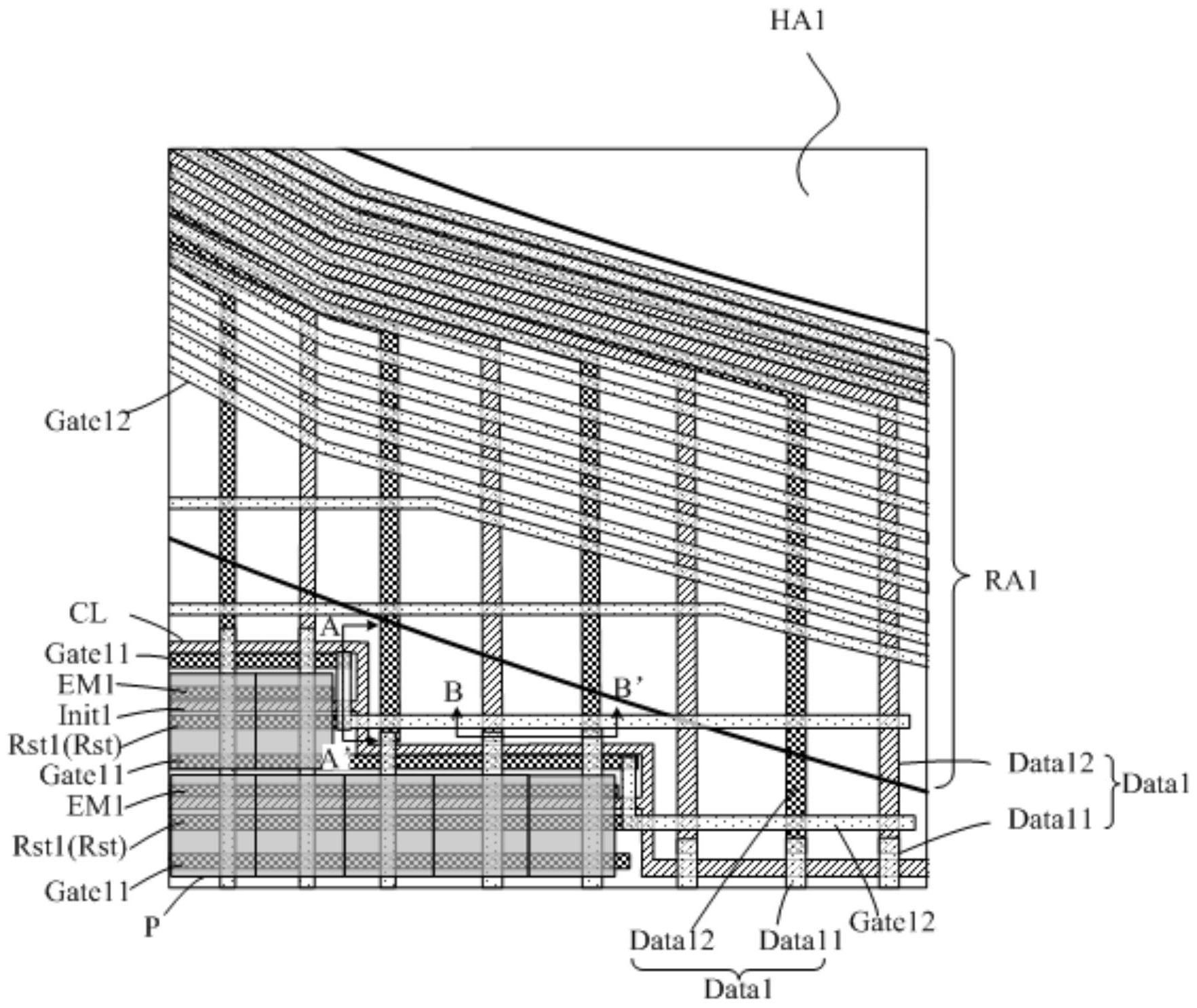

本公开实施例提供一种显示基板和显示装置。 第一方面，本公开实施例一种显示基板，所述显示基板具有屏幕区域，所述屏幕区 域包括至少一个感测区和环绕每个所述感测区的显示区，所述感测区包括透光区和环绕所 述透光区的绕线区，其中，所述显示基板包括： 多条第一栅线，所述多条第一栅线中的每条所述第一栅线包括：位于所述显示区 的栅线主体部以及与所述栅线主体部连接的栅线连接部，所述栅线连接部的至少一部分位 于所述绕线区且沿所述透光区的边缘走向进行弯曲； 与每条所述第一栅线绝缘间隔的多条第一数据线，所述多条第一数据线中的每条 所述第一数据线包括：位于所述显示区的数据线主体部以及与所述数据线主体部连接的数 据线连接部，所述数据线连接部的至少一部分位于所述绕线区且沿所述透光区的边缘走向 进行弯曲； 其中，对于任意一个所述绕线区，所述绕线区中的多个所述数据线连接部被分别 布置在绝缘间隔的至少两层金属层中，和/或，所述绕线区中的多个所述栅线连接部被分别 布置在绝缘间隔的至少两层金属层中。 在一些实施例中，所述显示基板还包括：位于所述显示区的多行多列像素结构，其 中，每个所述感测区均与至少两行所述像素结构在行方向上交叠，并与至少两列所述像素 结构在列方向上交叠； 与所述感测区在行方向上交叠的每行所述像素结构均连接一条所述第一栅线，与 所述感测区在列方向上交叠的每列所述像素结构均连接至少一条所述第一数据线。 在一些实施例中，所述栅线主体部被布置在第一栅金属层中，所述数据线主体部 被布置在源漏金属层中； 所述至少一个感测区包括至少一个第一感测区和/或至少一个第二感测区， 每个所述第一感测区的绕线区中设置有多个所述栅线连接部和多个所述数据线 连接部，所述第一感测区的绕线区中的每个所述栅线连接部均被布置在所述源漏金属层 中；所述第一感测区的绕线区中的多个所述数据线连接部被分别布置在所述第一栅金属层 和第二栅金属层中，所述第二栅金属层位于所述第一栅金属层与所述源漏金属层之间； 每个所述第二感测区的绕线区中设置有多个所述栅线连接部和多个所述数据线 5 CN 111613658 A 说　明　书 2/11 页 连接部，所述第二感测区的绕线区中的多个栅线连接部分别被布置在所述第一栅金属层和 第二栅金属层中，所述第二感测区的绕线区的多个所述数据线连接部均被布置在所述源漏 金属层中。 在一些实施例中，所述第一感测区的透光区为直径为d1的圆形区域，所述第二感 测区的透光区为直径为d2的圆形区域，d1＞d2。 在一些实施例中，所述d1在3mm～4mm之间，所述d2在0.5mm～1.5mm之间。 在一些实施例中，所述显示基板还包括：栅绝缘层和层间介质层，所述栅绝缘层位 于所述第一栅金属层与所述第二栅金属层之间，所述层间介质层位于所述第二栅金属层与 所述源漏金属层之间； 被布置在所述源漏金属层中的所述栅线连接部通过第一过孔与相应的栅线主体 部连接，所述第一过孔贯穿所述层间介质层和所述栅绝缘层； 被布置在所述第一栅金属层中的所述数据线连接部通过第二过孔与相应的数据 线主体部连接，所述第二过孔贯穿所述层间介质层和所述栅绝缘层； 被布置在所述第二栅金属层中的所述数据线连接部通过第三过孔与相应的数据 线主体部连接，所述第三过孔贯穿所述层间介质层； 被布置在所述第一栅金属层或所述第二栅金属层中的所述栅线连接部通过第一 转接件与相应的栅线主体部连接，所述第一转接件被布置在所述源漏金属层中。 在一些实施例中，所述显示基板还包括：多条第一发光控制线和多条第一初始化 线，与所述感测区在行方向上交叠的每行所述像素结构均连接一条所述第一发光控制线和 一条所述第一初始化线； 所述第一发光控制线包括：位于所述感测区沿行方向的两侧的控制线主体部，所 述控制线主体部被布置在所述第一栅金属层中；所述第一初始化线包括：位于所述显示区 中的初始化线主体部，所述初始化线主体部被布置在所述第二栅金属层中。 在一些实施例中，所述像素结构包括发光元件，所述至少一个感测区包括至少一 个所述第一感测区； 所述显示基板还包括：环绕所述第一感测区的连接线，每条所述初始化线主体部 均与所述连接线连接，所述连接线被布置在所述第二栅金属层或第一电极层中，所述第一 电极层为所述发光元件的第一电极所在层。 在一些实施例中，所述连接线为折线，其包括：沿行方向延伸的第一延伸部和沿列 方向延伸的第二延伸部，所述第一延伸部和所述第二延伸部交替设置并依次连接。 在一些实施例中，所述显示基板还包括：层间介质层和平坦化层，所述层间介质层 位于所述第二栅金属层与所述源漏金属层之间，所述平坦化层位于所述源漏金属层与所述 第一电极层之间， 所述连接线被布置在所述第一电极层中，所述连接线与所述初始化线主体部通过 第四过孔连接，所述第四过孔贯穿所述层间介质层和所述平坦化层。 在一些实施例中，所述至少一个感测区包括至少一个所述第二感测区； 与所述第二感测区在行方向上交叠的每行所述像素结构所连接的每条所述第一 发光控制线还包括：位于所述第二感测区的绕线区中的控制线连接部，所述控制线连接部 与所述第二感测区两侧的控制线主体部连接，其中，所述第二感测区的绕线区中的多个控 6 CN 111613658 A 说　明　书 3/11 页 制线连接部分别被布置在所述第一栅金属层和所述第二栅金属层中； 与所述第二感测区在行方向上交叠的每行所述像素结构所连接的每条所述第一 初始化线还包括：位于所述第二感测区的绕线区中的初始化线连接部，所述初始化线连接 部与所述第二感测区两侧的初始化线主体部连接，其中，所述第二感测区的绕线区中的多 个初始化线连接部被分别布置在所述第一栅金属层和所述第二栅金属层中。 在一些实施例中，被布置在所述第二栅金属层中的所述控制线连接部与相应的所 述控制线主体部通过第二转接件连接，所述第二转接件被布置在所述源漏金属层中。 在一些实施例中，被布置在所述第一栅金属层中的所述初始化线连接部与相应的 所述初始化线主体部通过第三转接件连接，所述第二转接件被布置在所述源漏金属层中。 在一些实施例中，所述显示基板还包括：多条第二栅线、多条第二数据线、多条第 二初始化线和多条第二发光控制线，所述多条第二栅线中的每条第二栅线、所述多条第二 初始化线中的每条第二初始化线、所述多条第二发光控制线中的每条第二发光控制线均沿 行方向延伸，每条所述第二栅线、每条所述第二初始化线、每条所述第二发光控制线与所述 感测区在行方向均无交叠； 所述多条第二数据线中的每条所述第二数据线沿列方向延伸，每条所述第二数据 线与所述感测区在列方向上无交叠； 所述第二栅线和所述第二发光控制线被布置在第一栅金属层中，所述第二初始化 线被布置在第二栅金属层中，所述第二数据线被布置在源漏金属层中。 在一些实施例中，所述显示基板还包括与多行所述像素结构一一对应连接的多条 复位线， 与所述感测区在行方向上交叠的每行所述像素结构所连接的所述复位线包括：位 于所述感测区两侧的复位线主体部，每个所述复位线主体部与上一行所述像素结构所连接 的所述第一栅线或第二栅线相连； 所述复位线被布置在所述第一栅金属层中。 在一些实施例中，所述显示基板还包括：呈网格状的电源线结构，每个所述像素结 构均与所述电源线结构连接，所述电源线结构位于所述感测区之外，所述电源线结构包括： 沿行方向延伸的第一电源线和沿列方向延伸的第二电源线，所述第一电源线被布置在第二 栅金属层中，所述第二电源线被布置在源漏金属层中，所述第二电源线与所述第一电源线 在交叉处连接。 第二方面，本公开实施例提供一种显示装置，包括显示基板和设置在所述显示基 板背光侧的感测器件，所述显示基板为上述实施例提供的显示基板，所述感测器件与所述 透光区正对。 附图说明 附图是用来提供对本公开的进一步理解，并且构成说明书的一部分，与下面的具 体实施方式一起用于解释本公开，但并不构成对本公开的限制。在附图中： 图1A为本公开的一些实施例中提供的显示基板的屏幕区域的局部示意图。 图1B为本公开的一些实施例中提供的显示基板的屏幕区域的另一局部示意图。 图1C为本公开的一些实施例中提供的显示基板的屏幕区域的另一局部示意图。 7 CN 111613658 A 说　明　书 4/11 页 图1D为本公开的一些实施例中提供的显示基板的屏幕区域的另一局部示意图。 图2为本公开的一些实施例中提供的像素结构的电路原理示意图。 图3为本公开的一些实施例中提供的像素结构部分结构示意图。 图4A为图1A中I区域的具体结构示意图。 图4B为图4A中位于第一栅金属层和第二栅金属层的走线示意图。 图4C为图4A中位于源漏金属层的走线示意图 图4D为图4A中沿AA'线的剖视图。 图4E为图4A中沿BB'线的剖视图。 图5A为图1A中J区域的具体结构示意图。 图5B为图5A中位于第一栅金属层和第二栅金属层的走线示意图。 图5C为图5A中位于源漏金属层的走线示意图。 图5D为图5A中位于第一栅金属层、第二栅金属层和源漏金属层中的整体走线示意 图。 图5E为沿图5D中CC'线的剖视图。 图5F为沿图5D中DD'线的剖视图。
