技术摘要：
本发明提出一种适用于电子内窥镜的信号转换装置、电子内窥镜及系统，该信号转换装置包括：第一转换模块，用于将所接收到的由电子内窥镜提供的图像信号，转换成满足第一设定要求的第一数字信号；以及第二转换模块，用于将该第一数字信号转换成满足该电子内窥镜所配接的 全部
背景技术：
电子内窥镜是目前医院普遍使用的一种检查和手术设备，而世界上电子内窥镜的 生产厂家比较少，主流生产厂家只有几家。这几家主流品牌的电子内窥镜的镜体都只同自 己的影像处理器（也称主机）适配，同其他厂家品牌的主机都不适配，这给医院的使用带来 很多不便。 参见图1，现有的电子内窥镜系统100a包括：主机10，光源20，镜体30a和显示器40。 其中，主机10进一步包括：信号预处理单元101，图像处理单元102，系统控制单元103，视频 显示单元104；系统控制单元103对光源20进行控制，视频显示单元104将视频信号输出给显 示器40。镜体30a进一步包括：照明透镜301，光学系统302，光学成像模组303和镜体控制 304。其中，照明透镜301将来自光源20的光线照射到受检体500；光学系统302将受检体500 发射的光线传输给光学成像模组303；光学成像模组303选用CCD/CMOS，将光信号的图像信 号转换为模拟信号/数字信号的图像信号；镜体控制304与光学系统302及光学成像模组303 相配合。 中国专利CN201310554085.3公开了一种电子内窥镜多镜子转换适配器，主要分两 部分：一是光路传输、转换及相匹配的输入输出插口，二是CCD信号采集、处理电路及相匹配 的输入输出插口，所述光路传输、转换及相匹配的输入输出插口包括：光路A型接口、光路B 型接口和光路C型接口，光路A型接口通过分光器分别连接光路B型接口、光路C型接口；所述 CCD信号采集、处理电路及相匹配的输入输出插口包括：转换主控单元、A型接口、B型接口、C 型接口、隔离电路、显示电路和按键电路。其中，转换主控单元的功能只是实现视频格式转 换，不能实现镜体的图像信号因信号传输协议不同，与其他厂家品牌的主机相适配使用时， 所必须完成的信号转换处理。
技术实现要素：

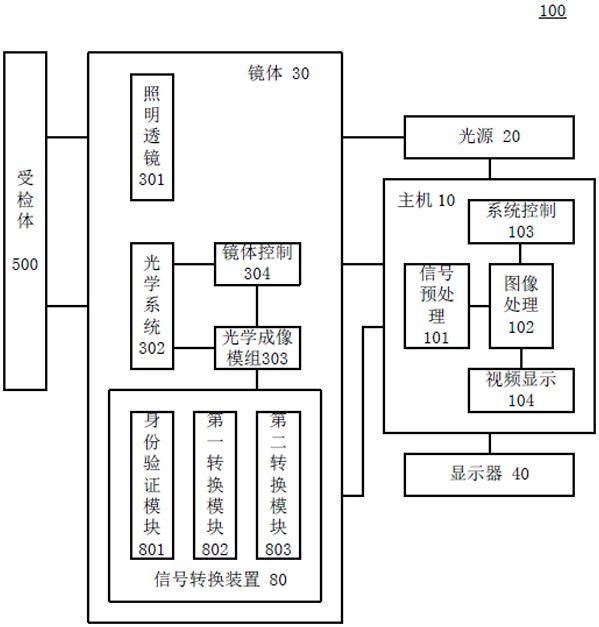

本发明要解决的技术问题在于，针对现有技术的上述缺陷，提出一种信号转换装 置，能够支持两种通信协议不同的信号的传送和接收。 本发明解决其技术问题所采用的技术方案包括：提供一种适用于电子内窥镜的信 号转换装置，包括： 第一转换模块，用于将所接收到的由电子内窥镜提供的图像信号，转换成满足第一设 定要求的第一数字信号；以及 第二转换模块，用于将该第一数字信号转换成满足该电子内窥镜所配接的主机所要求 的第二设定要求的第二数字信号； 其中，在该电子内窥镜所配接的主机的图像信号输入是模拟信号时，该第一转换模块 将该第二数字信号进行数模转换后输出给该主机；在该电子内窥镜所配接的主机的图像信 4 CN 111568345 A 说 明 书 2/4 页 号输入是数字信号时，该第一转换模块将该第二数字信号直接输出给该主机。 本发明解决其技术问题所采用的技术方案还包括：提供一种电子内窥镜，包括内 置有光学成像模组的镜体，还包括如上所述的信号转换装置，该信号转换装置是内置于该 镜体内的，或者，是相对于该镜体独立的。 本发明解决其技术问题所采用的技术方案还包括：提供一种系统，包括电子内窥 镜和与该电子内窥镜相连的主机，该电子内窥镜是如上所述的电子内窥镜。 与现有技术相比，本发明的信号转换装置，先通过第一转换模块得到满足第一设 定要求的第一数字信号，再通过第二转换模块得到满足第二设定要求的第二数字信号，能 够在镜体与主机之间实现必要的信号转换处理，支持两种通信协议不同的信号的传送和接 收。 附图说明 图1是现有的电子内窥镜系统的框图结构示意。 图2是本发明的电子内窥镜系统一实施例的框图结构示意。 图3是本发明的信号转换装置中身份验证模块的框图结构示意。 图4是本发明的信号转换装置中第一转换模块的框图结构示意。 图5是本发明的信号转换装置中第二转换模块的框图结构示意。 图6是本发明的电子内窥镜系统另一实施例的框图结构示意。 其中，附图标记说明如下：100a、100、100c 系统 500 受检体 10 主机 20 光源 30a、30、30c 镜体 40 显示器 80 信号转换装置 101 信号预处理单元 102 图像处理单元 103 系统控制单元 104 视频显示单元 301 照明透镜 302 光学系统 303 光学成像模组 304 镜体控制 801 身份验证模块 8011 上电单元 8012 生成序列号单元 8013 识别主机 反馈单元 802 第一转换模块 8021 第一情境处理单元 8022 第二情境处理单元 8023 第 三情境处理单元 8024 第四情境处理单元 8025、8026 数模转换单元 803 第二转换模块 8031 滤波单元 8032 变换单元 8033 频谱分析单元 8034 估算单元 8035 函数转换单元 8036 求卷积单元 PWR 电源 TALK 通信信号 S1、S2、S3、S4、W1、W2、W3、W4、O1、O2、O3、O4 图 像信号。
