技术摘要：

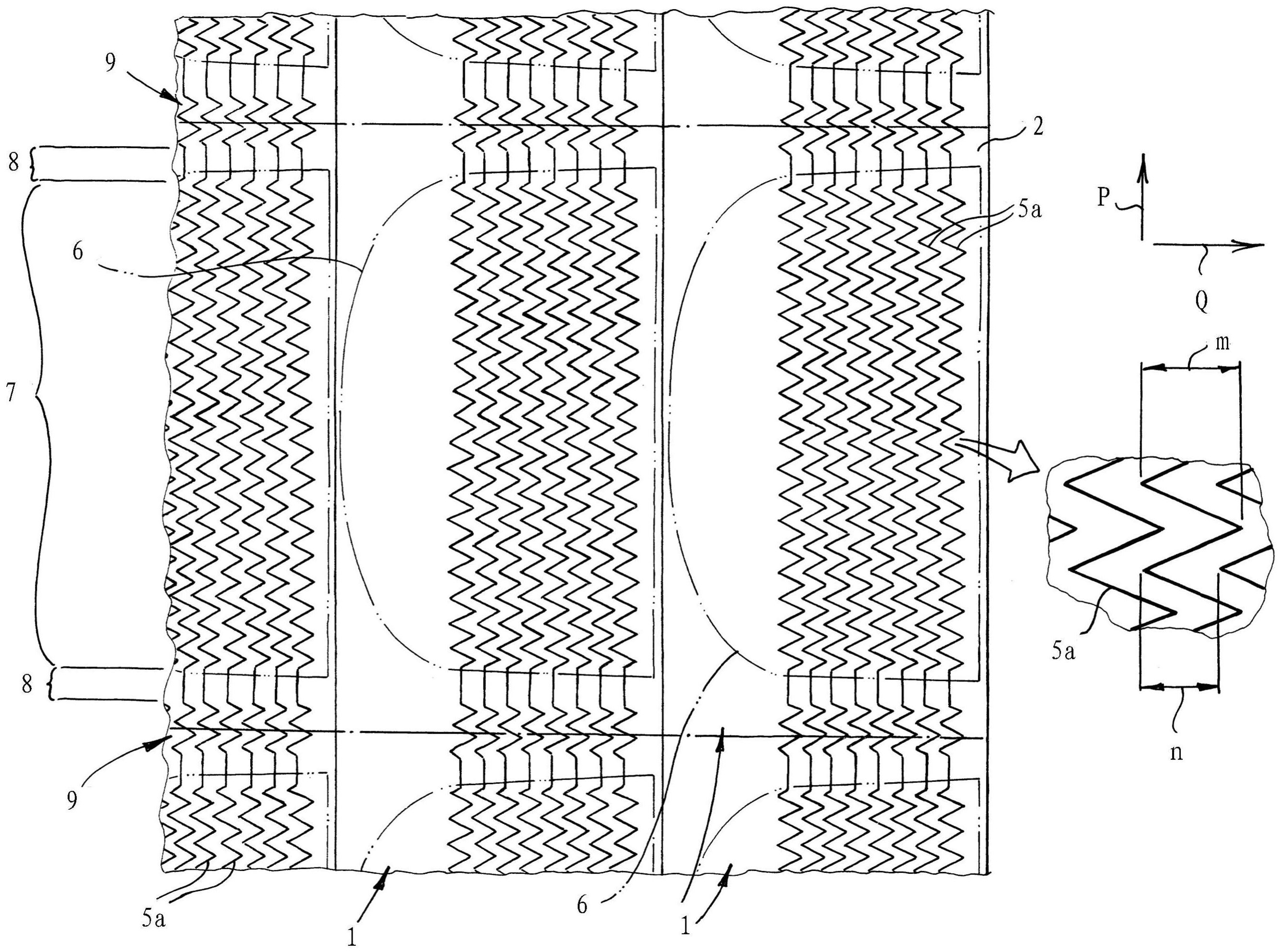

本发明涉及一种间隔针织物区段(1)，尤其是作为加热衬里使用，包括第一针织物层(2)和第二针织物层(3)，所述第一针织物层和第二针织物层分别具有沿生产方向(P)延伸的线圈纵行和沿横向(Q)延伸的线圈横列，并且包括连接针织物层(2、3)的间隔丝(4)，其中，至少一个所述针织  全部
背景技术：
间隔针织物的突出之处在于小的单位面积重量、相对开口的并且透气的结构以及 沿厚度方向的弹性的特性。间隔针织物因此经常作为在制造纺织品时的透气的材料、作为 枕头和床垫覆层、用于座椅支承部并且尤其是作为汽车领域中的科技面料使用。 同类的间隔针织物区段由DE  10  2006  038  612  A1已知。非绝缘的导体丝在至少 一个所述针织物层上延伸，其中，直接相邻的导体丝接触。通过所述设计，形成面状的、导电 的结构，所述结构可通过两个侧向织入的连接导体触点接通。因为全部的导体丝形成包括 许多接触位置的共同的导电结构，原则上逐点的触点接通是足够的。当然在实际中在某些 情况下也可能出现局部不均匀的亦或不充分的加热。 另一种同类的间隔针织物区段由DE  10  2009  013  250  B3已知。所述针织物层之 一具有由不导电的丝形成的基本结构，其中，多个导体丝作为加热导体沿生产方向织入到 对应的针织物层中。各个导体丝不接触并且也可以绝缘。因此也需要，将每个单独的导体丝 关于单个针织物区段在其两个端部上电触点接通。为此设置连接导体丝，所述连接导体丝 集成到针织物层本身中。连接导体丝在针织物区段的两个端部上沿横向延伸并且在其间沿 生产方向织入。连接导体丝在此优选侧向从针织物区段中引出并且在那里为了电连接而中 断。连接导体丝在其沿横向延伸的区段中以合适的方式与各个导体丝触点接通。 另一同类的间隔针织物区段由DE  42  39  068  C2已知，其中，分开的连接触点与平 行设置的导体丝连接。 按照DE  10  2009  013  250  B3，各个间隔针织物区段的长度通过连接导体丝的走 向预定，而按照DE  10  2006  038  612  A1以及DE  42  39  068  C2，间隔针织物构成为连续材 料，此时间隔针织物区段可以以任意的尺寸被切出或冲出并且然后触点接通。 在现有技术中所述的措施在实际中还不能以大的程度实施。
技术实现要素：
在该背景下，本发明的任务是，提供一种间隔针织物区段，所述间隔针织物区段也 能实现长期地作为加热衬里的特别可靠的使用。此外应该提供用于由间隔针织物形成加热 衬里的方法以及用于机动车的可加热的内部构件。 本发明的主题和所述任务的解决方案是按照权利要求1所述的间隔针织物区段、 按照权利要求12的用于由间隔针织物形成加热衬里的方法以及按照权利要求15的用于机 动车的可加热的内部构件。 4 CN 111575895 A 说　明　书 2/10 页 因此，从同类的间隔针织物区段出发，按照本发明规定，导体丝沿生产方向局部地 在功能区域中结合到所配设的针织物层中并且在多个线圈横列上延伸的连接区域中通过 浮线放置在所配设的针织物层上。 间隔针织物区段可以在本发明的范围中不仅理解为连续幅面的相应的区域也可 理解为这样的连续幅面的各个剪裁部。通过按照本发明分成至少一个功能区域和连接区 域，在制造中已经要考虑对应的相互关系。亦即必须事先对于确定的使用确定并且预定各 个间隔针织物区段的尺寸。通常，间隔针织物区段沿生产方向看具有包括在其间的功能区 域的两个连接区域。 按照现有技术，导体丝沿生产方向总是均匀地结合到针织物层中，而导体丝在本 发明的范围中只在功能区域中设置，其中，导体丝不仅形成网孔地、以分段衬纬形式或作为 衬玮结合部在针织技术上结合到所配设的针织物层中。通过这样的结合，导体丝在针织物 层中被保持并且保护。 此外也设置至少一个连接区域，在所述连接区域中，导体丝作为浮线(实际中也称 为浮线组织)放置在所配设的针织物层上。这样的浮线在针织技术中已知，其中，各个导体 丝在针织过程中不包括到成圈中并且也不作为衬纬或分段衬纬放置在各个网孔之间。而是 在浮线中，导体丝放置在所配设的针织物层上。浮线这样形成，即，导体丝与间隔丝相对置 地放置在所配设的针织物层上并且因此从外部可接近。 因为导体丝通过浮线在所配设的针织物层上并且因此到整个的间隔针织物区段 上在外部放置，可以在那里事后进行容易的触点接通。导体丝可以在连接区域中例如成束 和/或与板材条或膜片条、线、综线带或类似物形式的金属的中间元件连接。这产生优点， 即，例如在焊接时处于其下面的材料不被影响，而在集成到基本结构中的导体丝的情况中， 可靠的触点接通不可能实现或只能困难地实现。 即使浮线关于导体丝的触点接通导致显著的优点，在对应的间隔针织物区段的操 作以及在进一步处理由此形成的加热衬里时也需要特别的谨慎，因为附加的导体丝在所述 至少一个连接区域上很大程度上未被保护。然而鉴于改善的功能特性和尤其是特别可靠的 并且耐用的触点接通的可能性，对应的缺点在本发明的范围中有意地被允许。 所述至少一个连接区域这样确定尺寸，使得以所述方式以简单的方式可以进行触 点接通。优选连接区域并且因此导体丝的浮线沿生产方向在至少10个、优选至少20个并且 特别优选至少40个线圈横列上延伸。连接区域沿生产方向的长度在此典型地处于0.5cm至 15cm之间。当按照本发明的一种优选的设计在功能区段的两侧上存在连接区域时，所述参 数也分别适用于两个连接区域。 如已经之前解释的，在制造间隔针织物区段时必须考虑相互关系。对应地，在生产 时也确定功能区段的长度。即使功能区段的长度出于技术的观点不受显著的限制，关于优 选的应用领域通常选择功能区段在10cm至200cm之间并且特别优选20cm至100cm之间的第 一长度。 间隔针织物区段沿横向的宽度也只通过在制造间隔针织物时的最大的幅面宽度 限制。但通常关于通常的应用领域多用途地工作，其中，间隔针织物区段的宽度例如可以处 于5cm至100cm之间。 间隔针织物区段的厚度典型地处于1mm至20mm之间，尤其是3mm至7mm之间。 5 CN 111575895 A 说　明　书 3/10 页 在按照本发明的间隔针织物区段中，至少在针织物层中设置附加的导体丝。在此 也可以在两个针织物层中设置具有不同的功能的附加的导体丝。在间隔针织物区段作为加 热衬里的设计中在一侧期望加热装置，而在另一侧也设置电回引装置，以便总体上能够实 现间隔针织物区段从一侧的触点接通。在该背景下，接着彼此分开地说明两个针织物层的 优选的设计。在此当然的是，按照本发明的特征可以设置在两个针织物层上亦或只设置在 一个针织物层上。 按照本发明的一种优选的设计，至少在第一针织物层中存在导体丝。所述导体丝 可以尤其是加热导体，从而这时加热功能配设给第一针织物层。但关于这样的应用领域也 可以产生非常不同的要求，所述要求也导致不同的可能的或优选的设计。 按照第一措施可以规定，导体丝以锯齿形配置的形式沿生产方向延伸。这时产生 优点，即，通过各个设置为加热导体的导体丝，可以覆盖相对大的面积。相对于预定的面积， 于是按照考虑的要求只需要相对较少的加热导体，由此也总体上简化触点接通。 按照第二措施，可以与此相反有利的是，导体丝沿其走向沿生产方向沿横向只具 有的小的或完全没有垫纱错位。例如可以按照使用的导体丝的类型和在利用时的负载在突 出的锯齿形配置中造成长期来说不令人满意的弯曲疲劳强度。此外正是使用在机动车的领 域中时也已知如下应用，其中，间隔针织物即使在其使用时也必须能以确定的方式撕裂，以 便例如释放首先被覆盖的安全气囊。此时应受控地撕开的地方，适宜地不设置显著提高抗 拉强度的导体丝。除了在较少线圈纵行上的相对小的垫纱错位之外，所述导体丝可以尤其 是也作为“单针衬纬”织入。导体丝然后分别沿所配设的线圈纵行延伸并且通过基本结构的 网孔保持，而不是本身形成网孔。 在之前解释的第一措施的范围中，第一针织物层的导体丝可以在功能区域中分别 在第一数量m>5的线圈纵行上引入针织物层中。亦即导体丝以锯齿形配置的形式延伸，如例 如由DE  10  2009  013  250  B3或DE  42  39  068  C2已知的那样。 这产生优点，即，通过在至少五个线圈纵行上的走向能以总体上相对少量的导体 丝覆盖大的面，从而总体上也只需较少导体丝触点接通。 对于单个的间隔针织物区段可以，与按照使用情形要确定的垫纱错位无关地，例 如设置4和40之间、优选5和20之间、特别优选6和12之间的导体丝，然而本发明不限于这样 的设计。 第一针织物层优选设置用于加热功能，其中，第一针织物层然后适宜地形成露出 的、要加热的表面或至少直接设置在装饰层下。通过间隔丝然后沿厚度方向也以特别有利 的方式实现良好的绝缘的作用。 在预定的加热管路中，因此可以对第一针织物层特别快速地预热，其中，通过良好 的绝缘也可以实现相对高的表面温度。当与此相反预定确定的加热速率或表面温度，则可 以相对于不通过间隔针织物区段形成的加热衬里实现明显的较好的能效。 在之前解释的第一措施的范围中可以规定，沿着线圈横列或线圈横列的至少一部 分，在第一针织物层的相邻的导体丝之间的距离对应于数量n的线圈纵行。数量n优选小于 之前所述的数量m。沿间隔针织物区段的生产方向，然后导体丝彼此错位地嵌接到分别形成 的锯齿形形状中，由此有利于特别均匀的并且有效率的预热。 备选地，按照之前所述第二措施也处在本发明的范围中的是，数量n大于数量m或 6 CN 111575895 A 说　明　书 4/10 页 至少与其一样大，其中，这时导体丝沿生产方向虽然彼此错开地设置但不再彼此嵌接。这样 的设计在如下情况中是合适的，即，间隔针织物沿直线沿生产方向应该拆开或撕开，而各个 导体丝不会由此切断。这样的设计原则上对于导体丝的最不同的垫纱图案是可能的。然而 根据错位适宜地是，各个挑线杆对于制造不被占据。如果导体丝例如在等于5的数量m的线 圈纵行上延伸，则第一挑线杆可以被导体丝占据，而接着的四个挑线杆保持空闲。随后的第 六个挑线杆然后才又被导体丝占据。由此确保，在两个并排设置的导体丝之间，沿生产方向 的拆开是可能的。 如已经之前说明的，可以对于各个导体丝也完全放弃垫纱错位，从而这时导体丝 例如作为“单针衬纬”由所配设的针织物层的基本结构保持。拆开或撕开这时能在全部的相 邻的线圈纵行之间实现，而抗拉强度在此不会通过导体丝提高。 独立于挑线杆(Fadengeber)的占据，在传统的制造过程中在功能区域中实现不仅 沿生产方向而且沿横向均匀的垫纱图案。 但本发明也具有与具体的设计形式适配的可能性，其中，尤其是也可以在间隔针 织物内设置空隙，所述空隙没有导体丝。这些空隙的类型和形状在这里自由可选择，这样所 述空隙可以例如是在间距纺织品中的空隙。相反于均匀的垫纱图案，在这里导体丝无须切 断，而是能以有利的方式柔性地围绕空隙周围引导。导体丝的不同的走向可以例如如下实 现，即，各个导体丝配设给不同的梳栉。 按照本发明的一种优选的设计，第一针织物层的导体丝分别由优选设有绝缘部的 金属丝形成。除了金属丝之外，原则上也考虑其他设计、例如金属绞合线、导电的塑料丝、带 有导电涂层的单丝纱或带有各个丝的导电涂层或带有导电外罩的复丝纱。然而在加热功能 和加工方面，简单的金属丝是特别优选的。 独立于导体丝的具体设计，绝缘部在间隔针织物的耐久性方面是有利的。因此，间 隔针织物区段在作为加热衬里使用时也可以经受不同的环境影响。按照使用情形可以例如 不总是排除液体的进入，其中，这时绝缘部对提供导体丝的保护。 这样的电绝缘部的典型的厚度处于4μm至20μm之间、尤其是在大约10μm。电绝缘部 尤其是可以由漆层形成。对应绝缘的金属丝也可以在针织过程中不损坏绝缘部地良好处 理。另一方面，这样的绝缘部在焊接导体丝时在至少一个功能区域上时已经轻易地单独地 由于温度输入被去除。 为了实现期望的加热特性并且可以良好加工金属丝，所述金属丝优选具有25μm至 200μm之间、特别优选50μm至100μm之间的直径，其中，电阻处于1Ω(Ohm)/m至280Ω/m(欧姆 每米)之间、优选5Ω/m至70Ω/m之间。给出的直径在此涉及金属丝的通常的圆形的形状。原 则上也可以使用横截面不是圆形的金属丝。横截面积于是适宜地对应于具有之前给出的直 径的圆形的金属丝的面积。 按照本发明的另一方面规定，至少在第二针织物层中存在导体丝，其中，所述导体 丝或所述导体丝的至少一部分在功能区域中在沿横向确定的第一宽度上结合到第二针织 物层中，其中，沿横向看沿两个方向有第二宽度邻接于第二针织物层的导体丝或导体丝的 一部分，所述第二宽度大于第一宽度并且没有导体丝。在之前所述设计中，加热功能配设给 第一针织物层，而第二针织物层可以用于电连接。尤其是当间隔针织物区段沿其生产方向 仅在一侧上应该连接到供电装置上时，则必须提供电回引装置，所述电回引装置可以结合 7 CN 111575895 A 说　明　书 5/10 页 到第二针织物层上。在第二针织物层中于是形成一种连接线缆，其至少在功能区域中结合 到针织物层中。 在一种特别简单的设计的范围中，第二针织物层的相应的设置为连接导体的导体 丝可以作为一种衬玮结合部在针织过程中放入第二针织物层的基本结构的网孔中或所述 网孔之间。设置为连接导体的导体丝然后在第二针织物层中被保持并且被保护。 第二针织物层的导体丝可以优选由金属绞合线形成，其中，第二针织物层的导体 丝也优选设有绝缘部，以便实现针对外部的影响和/或针对短路的较好的保护。 如之前已经描述的，第二针织物层的导体丝可以作为一种衬玮结合部基本上直地 沿生产方向引导。在此也要考虑，第二针织物层的导体丝相比于第二针织物层的基本结构 并且也相比于第一针织物层通常具有较高的强度。这尤其是在如下情况中适用，即，第二针 织物层的导体丝由金属绞合线形成。亦即在到第二针织物层中结合足够牢固时，第二针织 物层的导体丝也可以作为一种拉力限制装置起作用，以便避免整个间隔针织物区段的过度 延伸。当例如按照之前所述设计那样，第一针织物层具有薄的导体丝时，所述导体丝相对快 速地断裂，则可以通过第二针织物层的更抗拉的导体丝实现特别有利的稳定。 另一方面对于确定的使用情形也期望间隔针织物区段的一定的延伸性，以便对其 还可以在一定的程度上成形和适配。当间隔针织物区段作为加热衬里使用时，间隔针织物 区段经常在三维弯曲的和/或折角的支架上拉开，为此于是需要足够的可运动性，以便实现 没有褶裥和过量的拐点地的对应的形状适配。 在该背景下，为了尽管存在第二针织物层的导体丝的高的拉力仍实现可运动性， 第二针织物层的导体丝也可以以锯齿形沿生产方向延伸。通过沿横向该锯齿形形状的延伸 宽度，也可以按照相应的要求预定或调节沿生产方向提供的可运动性或延伸性。 本发明也涉及一种用于由之前所述间隔针织物区段形成加热衬里的方法，其中， 在所述连接区域或通常两个连接区域上在功能区域的两侧上尤其是通过焊接进行电触点 接通。这样例如膜片、板材、综线带亦或金属丝可以在连接区域中在第一针织物层和/或第 二针织物层上插入对应的导体丝和对应的针织物层之间。 备选地，以一种特别有利的方式也存在如下可行方案，将在导体丝下方的连接区 域切除，从而在那里产生自由空间。通过切除包括在其间设置的间隔丝的两个针织物层的 基本结构，仅导体丝第一和/或第二针织物层保留在那里。 当按照一种优选的设计以所述方式使第一针织物层具有加热导体并且第二针织 物层具有连接导体时，则它们然后也可以以特别简单的方式相互触点接通或设有电源接 口。关于要形成的加热衬里，于是触点接通的区域可以向下翻转，从而这些区域最后在使用 加热衬里时通过保留的间隔针织物区段被保护。 按照用于形成加热衬里的所述方法优选规定，间隔针织物区段设置在覆盖层和底 部结构之间。所述覆盖层可以例如是皮革、人造革亦或不同类型的包覆材料。底部结构可以 例如是塑料支架、泡沫芯或类似物。 最后，本发明也涉及一种具有之前所述间隔针织物区段的用于机动车的可加热的 内部构件。 可加热的内部构件可以提高在使用机动车时的舒适性以及效率。 在传统的内燃机中，内部空间的加热通常利用内燃机的余热通过鼓风机进行，其 8 CN 111575895 A 说　明　书 6/10 页 中，整个内部空间被加热。在此要考虑，经常非常大的体积需要加热，所述体积也通过机动 车的外壳与冷的环境处于接触中。 为了提高舒适性也在传统的机动车中已经已知，对方向盘和座椅加热。为了提高 舒适性也遵循第一措施，即，对扶手和侧挡板加热。该措施基于这样的认识，即，对于用户的 舒适感最后主观的热感是决定性的。 腿和前面的上身通常以衣服遮盖，而正是在支承在座椅或扶手上的身体区域上， 通过与冷的环境的直接的接触产生不愉快的冷感。相同的内容适用于操作方向盘并且例如 还有换挡杆的手。 正是当这些区域在用户处“靠近身体”地加热时，尽管存在总体上低的环境温度仍 可以产生舒适的热感。甚至产生优点，即，可以避免或至少减少大量空气流通过鼓风机加 热。在此也要注意，正是在仍冷的车辆中，通过鼓风机首先将冷的空气置于运动中。 关于改善的能效有利的是，在总体上环境温度下降时，可以实现机动车用户的舒 适性。通过靠近身体的加热，整个内部空间无须置于产生显著损耗的高的温度中。特别良好 的能效在关于较小的燃料消耗或特别是在电动车中有显著的意义。 因此，可加热的内部构件的越来越多的使用不只在高级车辆中、而是正是也在紧 凑型和小型汽车中是适宜的。此外除了方向盘和座椅之外，其他的尤其是靠近身体的内部 构件如扶手、换挡杆、侧面部分、车顶衬里或仪表板也可以设有对应的加热功能。 如已经之前描述的，本发明的一种优选的设计涉及以包括第一针织物层和第二针 织物层的间隔针织物形式的加热衬里，所述第一针织物层和第二针织物层分别具有沿生产 方向延伸的线圈纵行和沿横向延伸的线圈横列，并且所述间隔针织物包括连接各针织物层 的不导电的间隔丝，其中，针织物层分别具有由不导电的丝形成的基本结构并且其中，第一 针织物层附加于基本结构具有导体丝作为加热导体，所述导体丝优选以锯齿形沿生产方向 延伸。在所述特别优选的设计的范围中，第二针织物层具有至少一个在针织技术上结合到 基本结构中的导体丝作为连接导体，其中，按照本发明的另一方面，全部的加热导体的电阻 为连接导体或所有的在第二针织物层中设置的连接导体的电阻的至少三倍。 当设置多个连接导体时，则所述连接导体通常彼此并联连接。相同的适用于在第 一针织物层中设置的加热导体。特别优选，全部的加热导体的电阻是连接导体的电阻的至 少三倍、优选五倍、特别优选十倍、尤其是二十倍。在所述设计的范围中实现，在加热导体上 存在电压降并且因此电功率，而通过所述一个连接导体或所述多个连接导体没有显著的电 损耗产生。据此，第一针织物层被加热，而在第二针织物层中没有进行显著的加热，其中，通 过间隔丝也实现良好的绝缘。 加热导体然后在间隔针织物的沿生产方向看的第一端部上在之前所述连接区域 上与所述至少一个加热导体触点接通。在间隔针织物的对应于第二连接区域的第二端部 上，于是可以设置用于馈电线路的电接头。可以例如设置双极的插头，其中，加热导体在第 一极上并且所述至少一个连接导体在第二极上连接。 在所述实施形式的范围中，加热衬里可以特别容易地在一侧上触点接通。这在许 多内部构件中是有利的，所述内部构件只从一侧可接近。这例如适用于扶手形式的内部构 件。由于所述至少一个连接导体一开始集成到第二针织物层中，无须敷设附加的线缆，所述 线缆然后可能在维修时损坏和/或在使用加热衬里时可被用户感知。 9 CN 111575895 A 说　明　书 7/10 页 当在第二针织物层中设置多个连接导体时，则所述连接导体，如之前说明的那样， 只在间隔针织物区段的沿横向确定的宽度的一部分上延伸。多个连接导体可以例如作为一 种条设置，该条在所述宽度的少于20％并且尤其是少于10％上延伸。 在之前具体说明的设计中，优选在一个间隔针织物区段中将功能区域设置在两个 具有导体丝的浮线的连接区域之间。但原则上其他的与此偏离的设计也是可能的。 按照一种有利的备选设计在该背景下设置，在间隔针织物区段中在至少一个所述 针织物层中，设置两个由连接区域中断的功能区域，从而然后总共在对应的针织物层中总 共存在三个连接区域和两个功能区域。具体来说可设想一种设计，其中，对于设置为连接导 体的导体丝实现在第二针织物层上的这样的分布。在此，第二针织物层的对应的设置为连 接导体的导体丝可以在两个沿生产方向处于外部的连接区域上以合适的方式与第一针织 物层的尤其是设置为加热导体的导体丝触点接通，其中，在第二针织物层中处于功能区域 之间的连接区域中，在浮线上的连接导体可以被切断并且例如与插头触点接通。在这样的 设计的范围中，在唯一的位置上的电连接也是可能的，但其中，该连接点于是放置到间隔针 织物区段的中间的区域中。 在本发明的范围中此外可能的还有一种设计，其中，仅在第一针织物层中存在尤 其是作为加热导体的导体丝，其中，于是放弃单独的沿生产方向延伸的连接导体并且仍实 现仅从一侧的触点接通。这样第一针织物层的导体丝可以分成两组，所述两组分别在间隔 针织物区段的相同的侧上彼此分开地触点接通，以便例如能够实现到正极和负极上的连 接。在间隔针织物区段的相对置的端部上，这两个形成的组彼此电连接，为此可以利用在那 里设置的浮线。 沿横向，各个设置为加热导体的导体丝可以例如交替地作为馈线导体和回线导体 设置并且成对相互连接。然后在正极和负极之间形成具有双倍长度的加热导体。除了分别 正好两个导体丝的成对的触点接通之外，导体丝的两个形成的组可以对置于接口也都相互 导电地在并联电路中连接。如果这时加热导体之一不工作或将不工作时，则仅所述加热导 体失灵，而电流沿反向可以分布到互补的组的所有加热导体上。 按照另一种可能的设计也可行的是，在针织物层并且尤其是第一针织物层中设置 不同的导体丝。这样可以在这样的设计方案的范围中例如也将加热导体和连接导体制入第 一针织物层中。适宜地，于是这至少两组不同的导体丝在针织过程中配设给不同的梳栉，从 而分别可以选择优化的针织图案。 附图说明 接着的借助仅示出实施例的附图解释本发明。示出： 图1为间隔针织物的局部，各个间隔针织物区段可以从所述间隔针织物分离出； 图2为看向第一针织物层的按照图1的间隔针织物的俯视图； 图3为按照图2的示图从下面的视角，即看向间隔针织物的第二针织物层； 图4A-4E为不同的垫纱图案的示意图； 图5为柔性的与剪裁部适配的垫纱图案； 图6为间隔针织物区段的一种备选设计方案看向第二针织物层的俯视图；以及 图7间隔针织物区段的另一种备选设计方案看向第一针织物层的俯视图。 10 CN 111575895 A 说　明　书 8/10 页
