技术摘要：

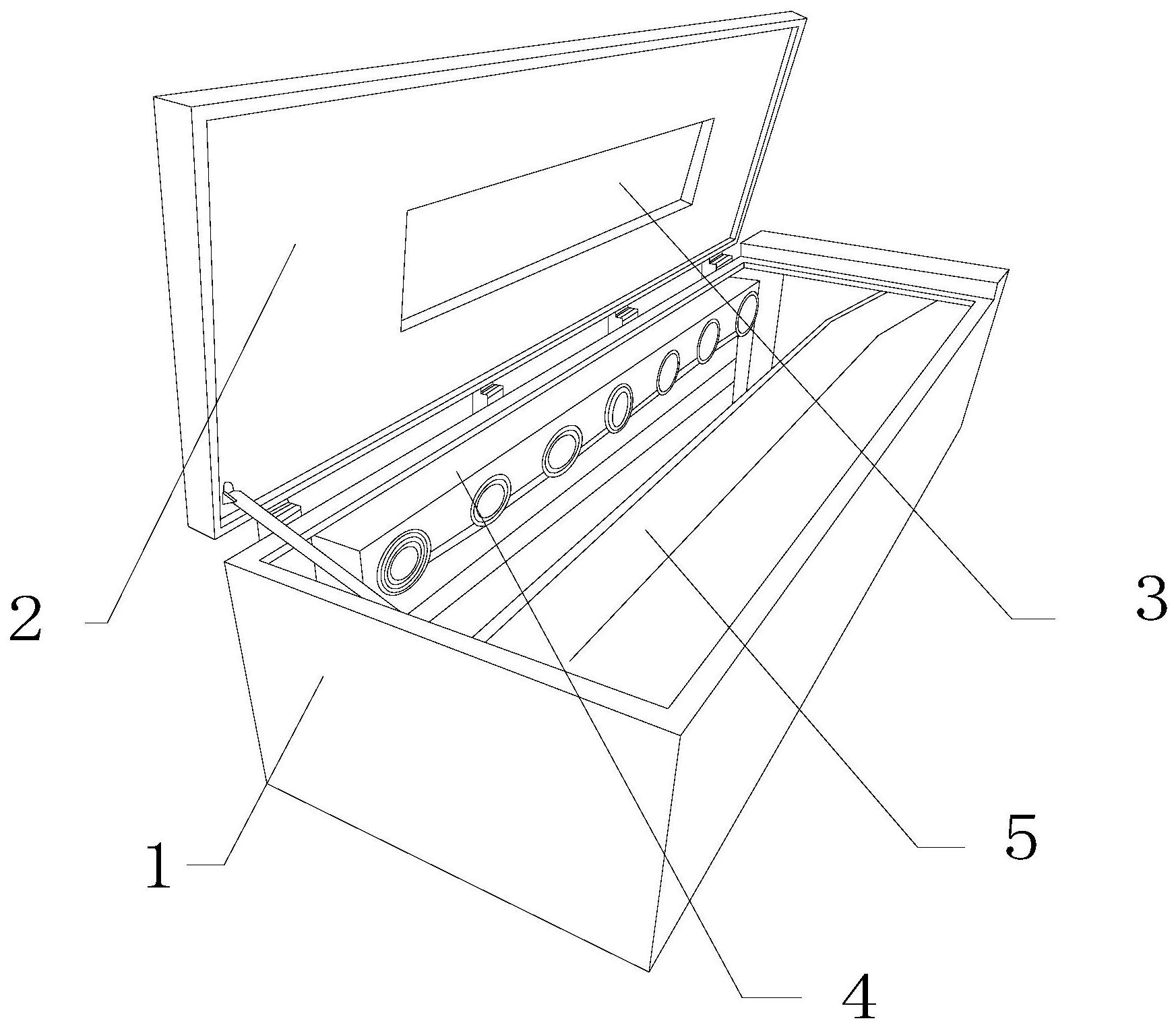

本发明公开了一种仿生动植物细胞培养机,其结构包括机箱、机盖、观察窗、感应器、置放装置，置放装置嵌固连接在机箱内部右侧方位置，置放装置主要包括固定架、支撑杆、放置机构，支撑杆嵌固连接在固定架两侧位置，放置机构活动卡合在固定架内部，本发明通过内齿套啮合配  全部
背景技术：
动植物细胞培养机是一种加快促进、催化培养动植物细胞的机械设备，目前动植 物细胞培养机内部的培养放置台，通常是固定在培养机顶端位置，而培养机的顶盖设有观 察窗，用于观察培养效果，而阳光或者温度等其他因素调节，会通过观察窗对细胞造成一定 的损伤，使其失去培养效果，但若是没有观察窗则无法对其进行实时观测，容易造成细胞培 养失常的情况出现。
技术实现要素：
针对上述培养机的顶盖设有观察窗，用于观察培养效果，而阳光或者温度等其他 因素调节，会通过观察窗对细胞造成一定的损伤，使其失去培养效果，但若是没有观察窗则 无法对其进行实时观测的问题，本发明提供一种仿生动植物细胞培养机。 为了实现上述目的，本发明是通过如下的技术方案来实现：一种仿生动植物细胞 培养机,其结构包括机箱、机盖、观察窗、感应器、置放装置，所述机盖铰链连接在机箱正上 方，所述感应器螺栓连接在机箱内部靠左侧位置，所述观察窗嵌套连接在机盖正中部，所述 置放装置嵌固连接在机箱内部右侧方位置，所述置放装置主要包括固定架、支撑杆、放置机 构，所述支撑杆嵌固连接在固定架两侧位置，所述放置机构活动卡合在固定架内部。 作为本发明的更进一步改进，所述放置机构主要包括放置盒、延伸器、连接杆，所 述延伸器嵌固连接在放置盒两侧，所述连接杆活动卡合在延伸器侧方，所述延伸器(532)配 合连接杆(533)与固定架(51)活动卡合，所述放置盒配合连接杆与固定架相连接，且延伸器 与连接杆各设有两个，连接在放置盒侧方。 作为本发明的更进一步改进，所述延伸器主要包括衔接杆、螺旋杆、辅助转台、固 定头，所述螺旋杆与衔接杆呈一体化结构，所述固定头嵌固连接在螺旋杆前端，所述螺旋杆 间隙配合安装在辅助转台内部，所述螺旋杆与辅助转台皆采用不锈钢材质，具有较好的滑 动性，且两者相互配合。 作为本发明的更进一步改进，所述辅助转台主要包括套体、内齿套、滚珠、结合套， 所述滚珠间隙配合安装在套体与结合套之间，所述内齿套嵌固连接在结合套内部，所述结 合套嵌套连接在套体内部，所述套体内部设有若干滚珠，且呈圆环状环绕在结合套外部。 作为本发明的更进一步改进，所述放置盒主要包括盒体、伸缩台、置放板、防滑凹 槽，所述防滑凹槽嵌套连接在置放板上方，所述伸缩台嵌固连接在盒体内部，所述置放板螺 栓连接在伸缩台上方，所述置放板顶端设有多个防滑凹槽，且采用丁晴泡棉材质，具有较好 的柔软度与防滑性能。 作为本发明的更进一步改进，所述伸缩台主要包括支柱、联合块、杆套、活块、卡 3 CN 111575150 A 说　明　书 2/3 页 柱，所述联合块配合卡柱活动卡合在杆套前端，所述活块间隙配合安装在杆套内部，所述杆 套嵌固连接在支柱内部中上段，所述置放板螺栓连接在联合块上方，活块与联合块的卡柱 相配合作。 有益效果 与现有技术相比，本发明有益效果如下： 1、本发明通过结合套内部的内齿套啮合配合螺旋杆旋转，结合套将配合滚珠在套 体内部进行固定旋转运作，延伸器配合连接杆带动放置盒向前移动延伸，使得放置盒脱离 感应器的培养区域，从而对其进行遮挡，有效解决了动植物细胞培养容器容易暴露在外部， 受到阳光、温度等因素造成损坏的情况。 2、本发明通过活块带动连接有联合块的卡柱，在杆套内部向上进行过渡移动，使 得置放板同时配合联合块向上移动，此时将装有动植物细胞的培养容器放置在防滑凹槽 中，防滑凹槽的丁晴泡棉材质能够有效避免培养容器因磕碰的损伤，并解决了培养容器不 便放入培养机的问题。 附图说明 图1为本发明一种仿生动植物细胞培养机的结构示意图。 图2为本发明置放装置侧视的结构示意图。 图3为本发明放置机构的结构示意图。 图4为本发明延伸器侧视半剖视的结构示意图。 图5为本发明辅助转台的结构示意图。 图6为本发明辅助转台侧视半剖视的结构示意图。 图7为本发明放置盒正视半剖视的结构示意图。 图8为本发明伸缩台正视的结构示意图。 图中：机箱-1、机盖-2、观察窗-3、感应器-4、置放装置-5、固定架-51、支撑杆-52、 放置机构-53、放置盒-531、延伸器-532、连接杆-533、衔接杆-a1、螺旋杆-a2、辅助转台-a3、 固定头-a4、套体-a31、内齿套-a32、滚珠-a33、结合套-a34、盒体-b1、伸缩台-b2、置放板- b3、防滑凹槽-b4、支柱-b1、联合块-b22、杆套-b23、活块-b24、卡柱-b25。
