技术摘要：
本发明提供一种走线机构与冰箱，所述走线机构用以实现抽屉式门体与箱体的电性连接，所述抽屉式门体上设有电气部件；所述走线机构包括固定在间室内的安装盒、用以为所述电气部件供电的线缆及收容部分所述线缆的拖链，所述线缆的一端连接设置有延伸至所述安装盒内的第一  全部
背景技术：
现如今，国内外市场对冰箱产品的容积、外观及操作便捷性等方面均提出了越来 越高的需求，越来越多的冰箱通过在门体上设置触控显示屏或其它电气部件，以提升冰箱 的外观并实现相应的功能。现有枢转式门体多通过在铰链轴设置相应的线缆以实现门体上 的电力传输；而就抽屉式门体而言，则需提供可随抽屉式门体的推拉移动而活动的线缆，以 实现前述电气部件的供电。由于相应的抽屉盒与箱体内壁间隙较小，线缆较易与其它部件 缠绕、磨损，甚而出现断裂失效。 针对上述问题，业内已公开有在冰箱的箱体与抽屉式门体间设置连杆组件，线缆 自箱体侧沿相应的连杆组件连接至门体上的方案，但线缆在上述连杆组件自身的折弯变形 位置承受应力较大，且该连杆组件反复操作时自身亦会出现磨损失效，影响抽屉式门体操 作体验。业内亦公开有一种走线机构，通过在箱体内壁与抽屉式门体后侧分别设置固定架 与支撑架，固定架上形成导向孔，线缆自固定架与内壁之间经由导向孔向间室内延伸，再穿 过固定在支撑架上的线盒朝抽屉式门体延伸。上述走线机构对于线缆的活动部分仍难以形 成有效的限位约束，该部分线缆仍有可能与滑轨或其它部件产生干涉，进而受挤压磨损，影 响抽屉式门体上的电气部件工作。 鉴于此，有必要提供一种新的走线机构及具有该走线机构的冰箱。
技术实现要素：

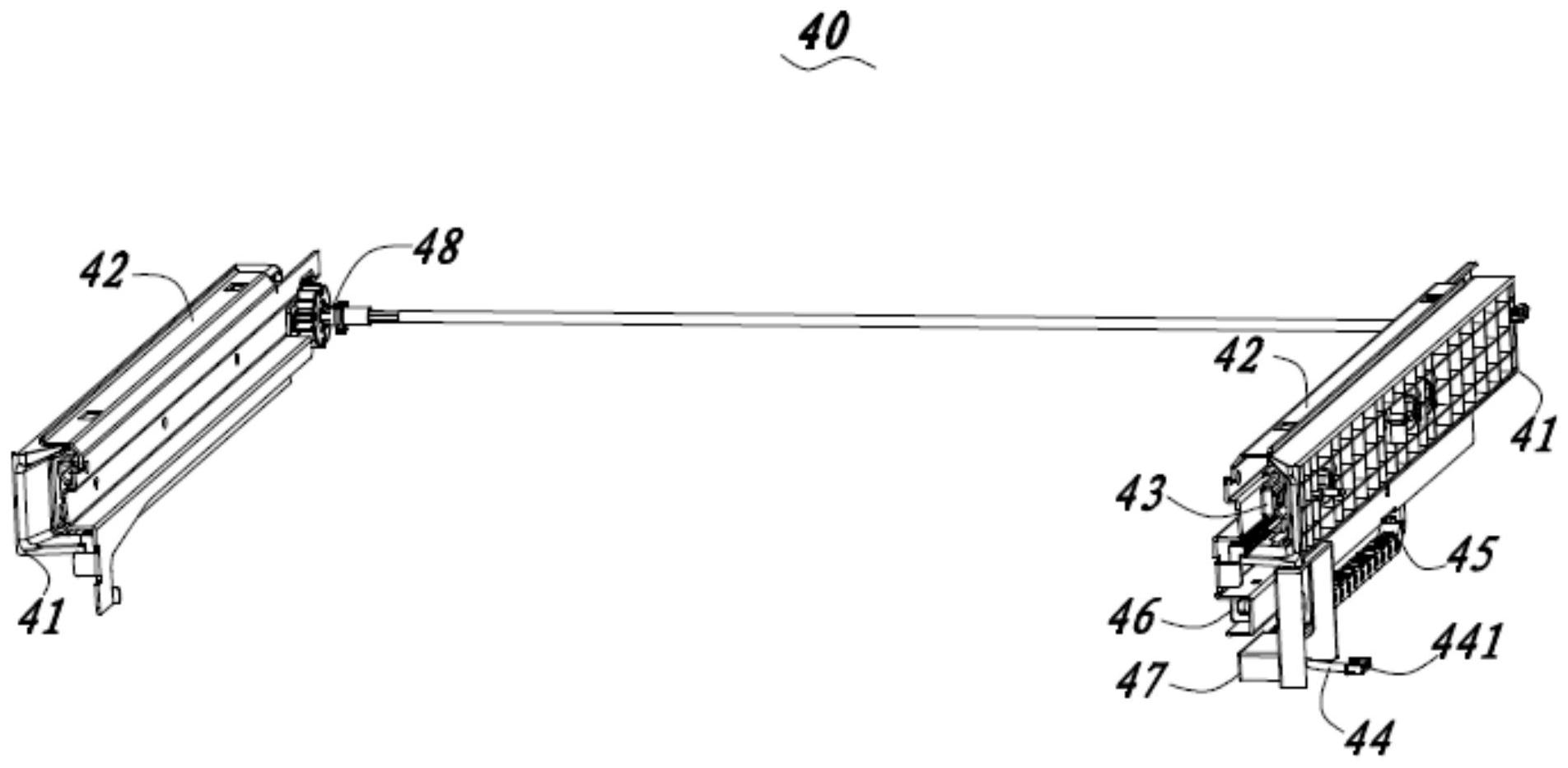

本发明目的在于提供一种走线机构及具有该走线机构的冰箱，能够更好地避免线 缆受损，且结构美观，工作可靠。 为实现上述发明目的，本发明提供一种走线机构，用以实现抽屉式门体与箱体的 电性连接，所述箱体形成有朝前开口设置的间室，所述抽屉式门体可沿前后方向移动以打 开或关闭该间室，所述抽屉式门体上设有电气部件；所述走线机构包括用以固定在间室内 的安装盒、用以为所述电气部件供电的线缆及收容部分所述线缆的拖链，所述线缆的一端 连接设置有延伸至所述安装盒内的第一连接器，所述安装盒内设有用以限制所述线缆移动 的限位件；所述拖链的一端固定在所述安装盒上，所述拖链的另一端用以连接至抽屉式门 体并随所述抽屉式门体一并前后移动。 作为本发明的进一步改进，所述拖链的一端沿前后方向插接固定于所述安装盒后 侧。 作为本发明的进一步改进，所述走线机构还包括固定至抽屉式门体后侧的支撑架 及固定在所述支撑架上的固定盒，所述拖链远离所述安装盒的一端插接固定于所述固定盒 后侧。 4 CN 111550967 A 说　明　书 2/8 页 作为本发明的进一步改进，所述间室具有相对设置的两侧壁；所述走线机构包括 安装在所述侧壁上的固定架、固定在所述抽屉式门体后侧的支撑架及设置在所述支撑架与 固定架之间的滑轨组件。 作为本发明的进一步改进，所述安装盒具有位于所述支撑架与侧壁之间的第一部 分及位于所述支撑架下方的第二部分；所述限位件形成在所述第二部分。 作为本发明的进一步改进，所述安装盒具有前后相对设置的前壁、后壁、连接所述 前壁与后壁的盖板及连接于所述后壁且与所述连接壁相对设置的配合板，所述拖链插设于 所述盖板与配合板之间。 作为本发明的进一步改进，所述安装盒形成有封闭设置的安装区域，所述盖板对 应所述安装区域的位置设有开孔，所述开孔用以实现该安装盒的固定安装。 作为本发明的进一步改进，所述安装盒的底部向下突伸设置有用以固定该安装盒 的固定凸起。 作为本发明的进一步改进，所述安装盒还形成有用以安置电控元件的安置腔。 本发明还提供一种冰箱，包括箱体及抽屉式门体，所述箱体形成有朝前开口设置 的间室，所述抽屉式门体可沿前后方向移动以打开或关闭该间室，所述抽屉式门体上设有 电气部件；所述冰箱还包括如前所述走线机构。 本发明还提供一种走线机构，包括左右相对设置的一组滑轨组件，所述滑轨组件 具有定轨、相对所述定轨可前后移动的动轨，所述走线机构包括安装盒、线缆及收容部分所 述线缆的拖链，所述安装盒相对所述定轨保持位置固定，所述线缆的一端连接设置有延伸 至所述安装盒内的第一连接器，所述安装盒内设有用以限制所述线缆移动的限位件；所述 拖链的一端固定在所述安装盒上，所述拖链的另一端连接至所述动轨并随所述动轨一并前 后移动。 作为本发明的进一步改进，所述拖链的一端沿前后方向插接固定于所述安装盒后 侧。 作为本发明的进一步改进，所述走线机构还包括固定于所述动轨上的支撑架及固 定在所述支撑架上的固定盒，所述拖链远离所述安装盒的一端插接固定于所述固定盒后 侧。 本发明还提供一种冰箱，包括箱体、抽屉式门体及如前所述的走线机构，所述箱体 形成有朝前开口设置的间室，所述抽屉式门体可沿前后方向移动以打开或关闭该间室，所 述间室具有左右相对设置的两侧壁，所述抽屉式门体上设有电气部件；所述定轨固定在所 述侧壁上，所述动轨连接至所述抽屉式门体，以使得所述拖链随所述抽屉式门体一并前后 移动。 本发明的有益效果：采用本发明走线机构及冰箱，通过两端分别连接在间室内与 抽屉式门体上的拖链对线缆进行有效保护，避免线缆蹿伸至抽屉盒与侧壁之间受挤压变 形，所述拖链亦能控制线缆的弯折程度，避免过度弯折变形而造成的应力损伤，提高线缆使 用寿命，保证抽屉式门体上的电气部件正常工作。所述线缆延伸至所述安装盒内的部分还 通过限位件进行定位，避免第一连接器自间室内脱离，工作更为安全可靠。 5 CN 111550967 A 说　明　书 3/8 页 附图说明 图1为本发明冰箱的整体示意图； 图2为本发明走线机构的结构示意图； 图3为图2走线机构另一角度的结构示意图； 图4为本发明走线机构的部分结构分解示意图； 图5为本发明走线机构的支撑架的结构示意图； 图6为本发明走线机构的拖链中一链节的结构示意图； 图7为本发明走线机构的固定盒的结构示意图； 图8为图7中固定盒另一角度的结构示意图； 图9为本发明走线机构的安装盒的结构示意图。
