技术摘要：
为了提供一种连结印刷版，使多个具有挠性的印刷版利用1张粘接于这些印刷版1的背面1a的单面粘合片2和将相邻的印刷版1的侧面1b彼此粘接的粘接剂固化部3进行了连结，该粘接剂固化部3具有下述(A)～(C)的物性。(A)伸长率为260％以上。(B)自单面粘合片2剥离的180°剥离强度为4  全部
背景技术：
近年来，经常利用柔版印刷法在液晶电视中使用的TFT基板、滤色器基板的表面形 成取向膜、绝缘膜。液晶电视逐年大型化，为此需要使柔版印刷法中使用的印刷版也大型 化。该情况下，需要使印刷版的尺寸为例如2500mm×3000mm左右。然而，这种尺寸的印刷版 无法利用现有设备来制造，因此考虑将现有设备自身大型化。但如此操作会导致成本大幅 提高。 因此，提出了一种连结印刷版，其通过将多个可利用现有设备制造的尺寸的印刷 版进行连结而使印刷版大型化(例如参照专利文献1)。该连结印刷版通过将要连结的印刷 版的侧面彼此隔着间隙地对接，并将粘接剂注入该间隙后使其固化而得到。一般而言，上述 印刷版的形成材料使用光固化性树脂，上述连结用粘接剂也使用与上述印刷版相同的形成 材料(光固化性树脂)。 此处，上述柔版印刷法中进行下述操作：在将印刷版安装于圆柱状的印版滚筒的 外周面的状态下，一边使该印版滚筒旋转，一边对上述印刷版供应作为上述取向膜、绝缘膜 等的形成材料的墨，将该墨转印至玻璃基板等印刷对象物。因此，上述印刷版具有能够拆卸 自如地安装于上述印版滚筒的外周面这一程度的挠性。另外，为了能够拆卸自如地安装于 上述印版滚筒的外周面，上述连结印刷版中的连结部分(粘接剂固化部)也具有柔软性。 现有技术文献 专利文献 专利文献1：日本特开平9-274310号公报
技术实现要素：

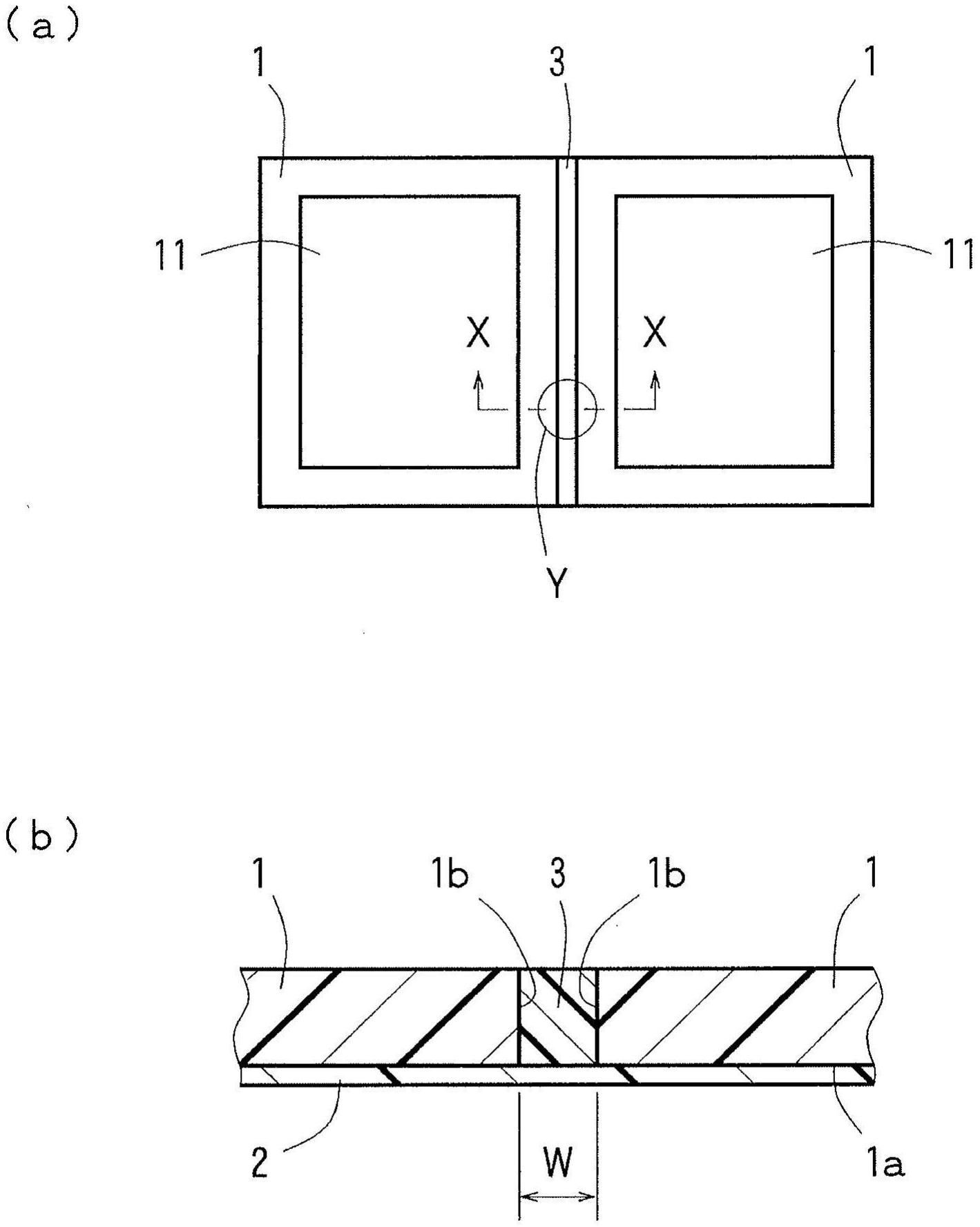

发明要解决的问题 然而，若上述连结印刷版的使用时间变长，则该连结印刷版的连结部分(粘接剂固 化部)会有断裂的情况。若上述连结部分(粘接剂固化部)发生断裂，则要更换成新的连结印 刷版。因此，若发生上述断裂的频率高，则中断印刷作业的频率也变高，因此作业效率变差， 而且连结印刷版的更换成本也变高。 因此，本发明人针对上述断裂的原因进行了详细调查，结果得知：在上述柔版印刷 法中，用于上述墨的溶剂(N-甲基-2-吡咯烷酮)会使连结印刷版的连结部分发生劣化。另外 得知：上述连结印刷版在沿着印版滚筒的外周面发生弯曲的状态下与印刷对象物接触，因 此，由于其与印刷对象物的摩擦而对上述连结印刷版施加拉伸载荷、振动。并发现：由上述 拉伸载荷、振动所造成的应力集中在与上述印版滚筒的旋转轴平行的连结部分，导致发生 上述断裂。 本发明是鉴于这样的情况而进行的，其提供一种连结印刷版，其是将多个印刷版 3 CN 111587185 A 说　明　书 2/10 页 连结而得的，连结部分(粘接剂固化部)的耐断裂性得以提高。 用于解决问题的方案 为了达成上述目的，本发明的连结印刷版呈现如下构成：其具备：多个印刷版，其 在单面形成有印刷面且具有挠性；单面粘合片，其粘接于相邻印刷版的与上述印刷面相反 一侧的面而将相邻印刷版连结；以及具有柔软性的粘接剂固化部，其设置于相邻印刷版的 对向的侧面与侧面之间而将上述侧面彼此进行粘接，该连结印刷版可拆卸地安装于印版滚 筒的外周面，上述粘接剂固化部具有下述(A)～(C)的物性。 (A)伸长率为260％以上。 (B)自单面粘合片剥离的180°剥离强度为4N/10mm以上。 (C)在23℃的N-甲基-2-吡咯烷酮中浸渍24小时时的溶胀率为30质量％以下。 本发明人为了提高连结印刷版的连结部分(粘接剂固化部)的耐断裂性，着眼于该 粘接剂固化部的物性并进行反复研究。在该研究过程中，想到了降低上述粘接剂固化部的 硬度。其结果，上述粘接剂固化部的耐断裂性虽然提高，但根据情况有时相邻印刷版的位置 相对发生偏移，墨无法转印至印刷对象物的适当位置。因此，本发明人针对上述粘接剂固化 部的硬度以外的物性进行反复研究。其结果发现：上述粘接剂固化部若具有上述(A)～(C) 的物性，则能够提高上述粘接剂固化部的耐断裂性，并适当地进行印刷。 发明的效果 本发明的连结印刷版中，将相邻印刷版进行粘接的粘接剂固化部具有上述(A)～ (C)的物性，因此能够提高上述粘接剂固化部的耐断裂性，并且适当地进行印刷。其结果，连 结印刷版的更换频率降低，能够提高印刷的作业效率。另外，能够防止连结印刷版的更换成 本提高。 附图说明 图1示意性地示出本发明的连结印刷版的一个实施方式，(a)为其俯视图，(b)为 (a)中的圆形部分Y的连结部分的X-X截面的放大图。
