电光装置和电子设备


技术摘要:
提供电光装置和电子设备,容易确认布线基板中的输出信号和电源噪声。液晶装置(1)具有:第1布线基板(31),其安装有第1驱动用IC(21);第2布线基板(32),其被配置成与第1布线基板(31)重叠;第1端子组(161),其与第1布线基板(31)电连接,具有与第1驱动用IC(21)电连接的端子  全部
背景技术:
以往,作为电光装置,例如公知有在像素中具有作为开关元件的晶体管的有源驱 动型的液晶装置或有机电致发光装置等。这样的电光装置具有电光面板,该电光面板具有 配置有多个像素的显示区域。而且,有时采用如下的安装方式:在该电光面板的端子部上连 接柔性基板,柔性基板经由各向异性导电膜等而安装有驱动用IC(Integrated  Circuit:集 成电路)。 近年来,在上述安装方式中,为了电光面板的高分辨率化,希望应对增加的像素 数。因此,有时采用将2个柔性基板重叠起来配置的安装方式。例如,在专利文献1和专利文 献2中,公开了在与重叠安装的2个柔性基板连接的第1端子组与第2端子组之间对电源供给 端子进行电连接的技术。 专利文献1:日本特开2018-128498号公报 专利文献2:日本特开2018-128499号公报 在连接有包含驱动用IC的柔性基板的电光面板中,输入试验用的影像信号而进行 显示试验。在显示产生不良情况的情况下,确定该不良情况是由电光面板、柔性基板以及驱 动用IC中的哪个引起的。因此,对与驱动用IC的输出端子电连接的柔性基板的布线确认输 出信号的状态。或者,有时也确认与电光面板或驱动用IC的供给电源相关的噪声。 但是,在专利文献1和专利文献2记载的安装方式中,存在难以对柔性基板的布线 确认输出信号和电源噪声的问题。详细地说,由于2个柔性基板大致重叠,所以在一方的布 线基板的布线存在于2个布线基板的内侧时,难以被用于确认输出信号和电源噪声的检查 用探针接触到。即,要求容易确认布线基板的输出信号和电源噪声的电光装置。
技术实现要素:

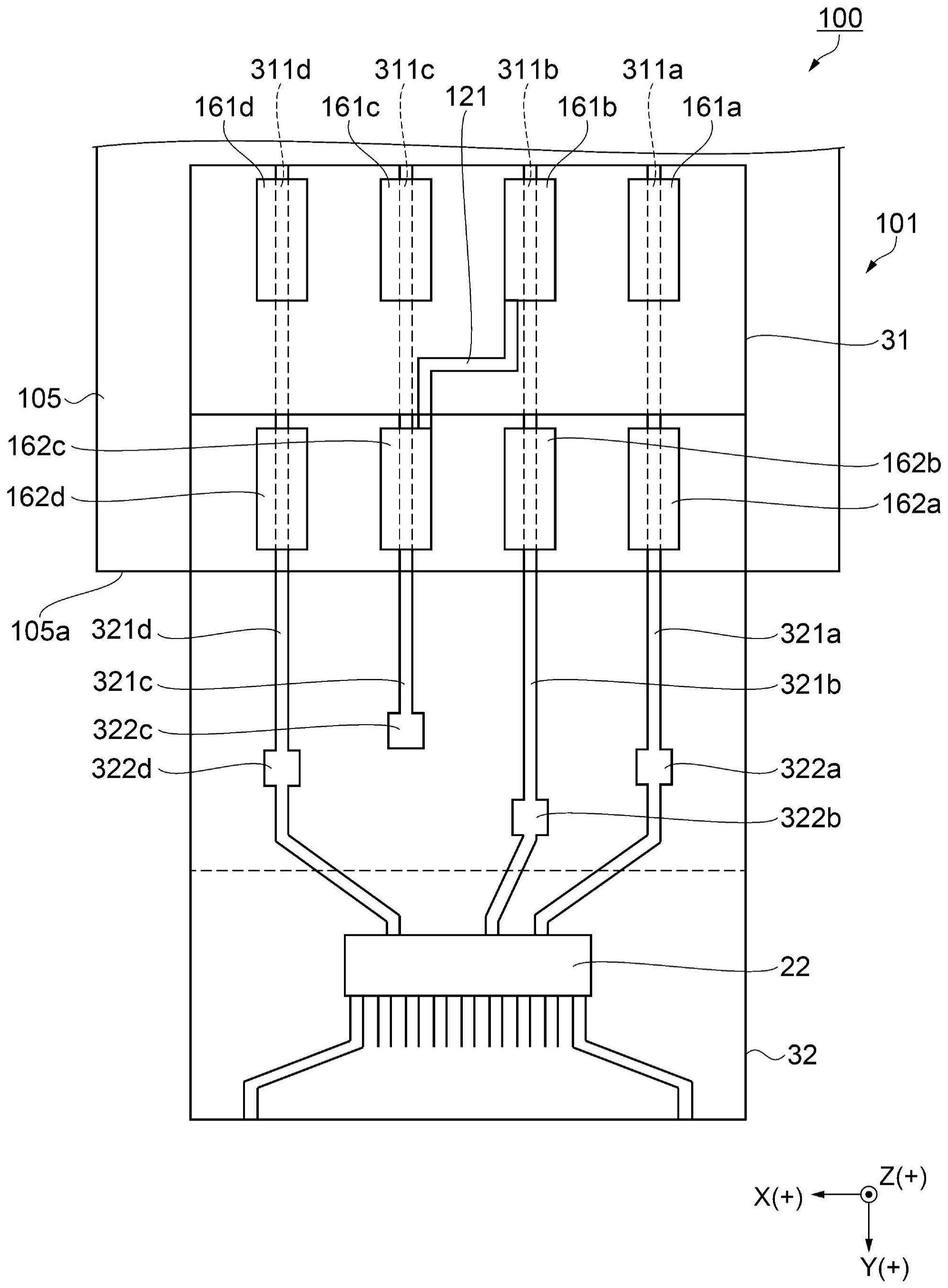

本申请的电光装置具有:第1布线基板,其安装有第1驱动元件;第2布线基板,其被 配置成与第1布线基板重叠;第1端子组,其与第1布线基板电连接,具有与第1驱动元件电连 接的第1端子;第2端子组,其与第2布线基板电连接,具有与第1端子电连接的第2端子;以及 监视部,其在第2布线基板上与第2端子电连接。 在上述电光装置中,优选监视部不与安装于第2布线基板的第2驱动元件电连接。 在上述电光装置中,优选在第2布线基板设置有切断部,该切断部切断将监视部与 安装于第2布线基板的第2驱动元件电连接的布线。 上述的电光装置具有接线部,该接线部将第1端子和第2端子电连接,接线部设置 在比设置有第1端子和第2端子的层靠下的层。 在上述电光装置中,优选监视部相比于与第2驱动元件电连接的其他监视部,配置 于第2端子组侧。 3 CN 111610672 A 说 明 书 2/19 页 在上述电光装置中,优选第1端子组具有与第1驱动元件电连接的第3端子,第2端 子组具有与第3端子电连接的第4端子,在第2布线基板上具有与第4端子电连接的其他监视 部。 本申请的电子设备具有上述电光装置。 附图说明 图1是示出作为第1实施方式的电光装置的液晶装置的外观的立体图。 图2是示出液晶装置的结构的分解立体图。 图3是示出第1布线基板和第2布线基板电连接的液晶面板的俯视图。 图4是示出第1布线基板和第2布线基板电连接的液晶面板的侧视图。 图5是示出液晶装置的电气结构的电路图。 图6是示出液晶面板中的第1端子和第2端子等的配置的示意俯视图。 图7是沿图6所示的液晶面板的A-A’线的示意剖面图。 图8是示出第1布线基板的结构的示意俯视图。 图9是示出第2布线基板的结构的示意俯视图。 图10是示出将第1布线基板和第2布线基板安装于端子部的状态的示意俯视图。 图11是示出第2实施方式的液晶面板中的第1端子和第2端子等的配置的示意俯视 图。 图12是示出第1布线基板的结构的示意俯视图。 图13是示出第2布线基板的结构的示意俯视图。 图14是示出将第1布线基板和第2布线基板安装于端子部的状态的示意俯视图。 图15是示出第3实施方式的液晶面板中的第1端子和第2端子等的配置的示意俯视 图。 图16是示出第2布线基板的结构的示意俯视图。 图17是示出将第1布线基板和第2布线基板安装于端子部的状态的示意俯视图。 图18是示出作为第4实施方式的电子设备的投射型显示装置的结构的概略图。 图19是示出第1变形例的液晶面板中的第1端子和第2端子等的配置的示意俯视 图。 图20是示出第2变形例的液晶面板中的第1端子和第2端子等的配置的示意俯视 图。 标号说明 1、1B、1G、1R:作为电光装置的液晶装置;21:作为第1驱动元件的第1驱动用IC;22: 作为第2驱动元件的第2驱动用IC;31、41:第1布线基板;32、42、52:第2布线基板;121、221、 232、241、251a、1251b:接线部;161:第1端子组;162:第2端子组;161b、161c:作为第1端子的 端子;162c:作为第2端子的端子;161d:作为第3端子的端子;322c、422c、522c、522d:作为监 视部的监视用焊盘;430:切断部;1000:投射型显示装置。
