技术摘要：
本发明涉及一种斜轴结构方式的轴向活塞机（10），轴向活塞机具有壳体（20）、驱动轴（30）和缸筒（50），其中驱动轴以能够关于第一旋转轴线（31）旋转的方式被支承在壳体中，其中驱动轴与凸缘（32）一件式地构造，其中每个活塞都通过球头关节与凸缘耦合，其中以在凸缘  全部
背景技术：
由DE  10  2012  016  069  Al已知一种斜轴结构方式的轴向活塞机。相应的驱动轴 具有凸缘，该凸缘在其外周面上设有一件式计数齿部。所述计数齿部借助于传感器来读出， 以便确定驱动轴的转速。 由DE  195  13  669  Al已知另一种斜轴结构方式的轴向活塞机。在那里设置了具有 矩形穿孔的分开的环，该环具有与前述计数齿部相同的功能。
技术实现要素：

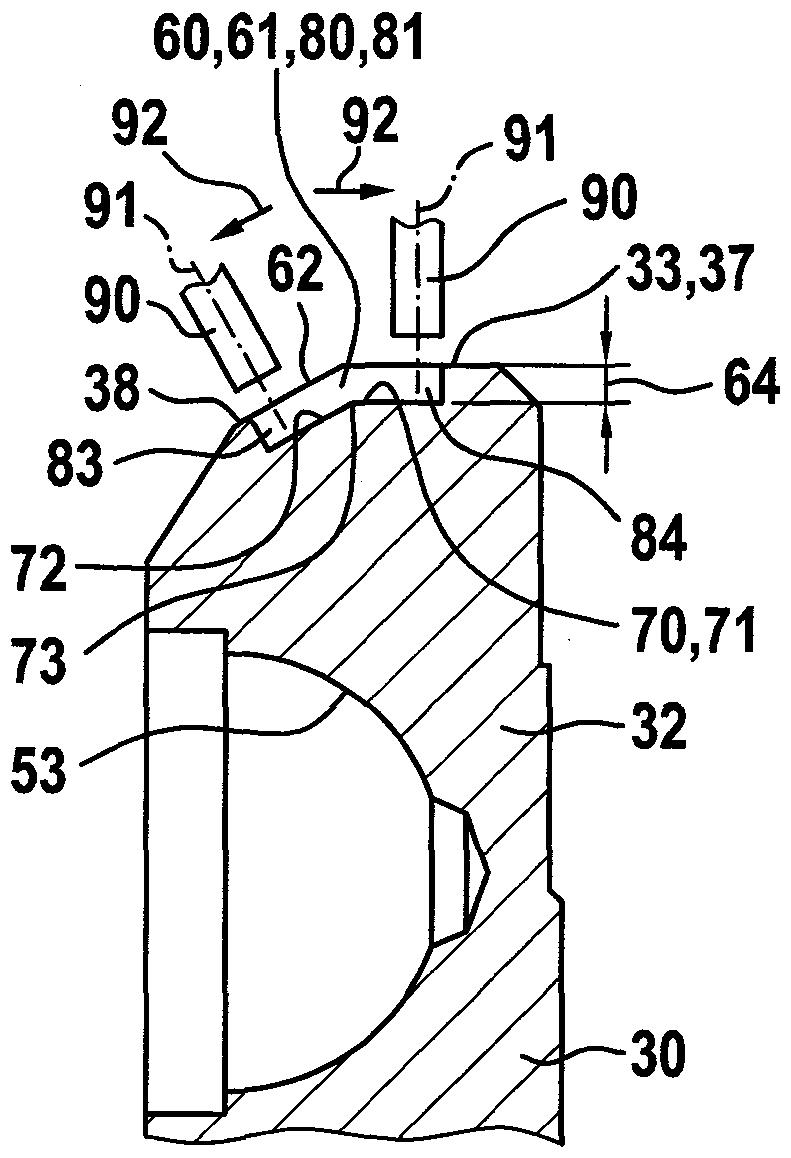

本发明的 优点 在于 ，所述计数穿孔能 够以 铣削方法 、尤其 用端铣 刀 （Schaftfraeser）特别成本低廉地来制造。在此优选以CNC控制的方式进行铣削加工。所述 计数穿孔的按本发明的形状在此具有特殊的优点，即：在自动化地执行的铣削加工之后在 计数穿孔上不存在随后要去除的毛刺。这可能是昂贵地并且精确地用手进行或者不太精确 地用自动化的刷工艺来进行。 根据独立权利要求来建议，每个计数穿孔一件式地由凸缘以空隙的形式来形成， 其中所述空隙具有唯一的连续地且无折弯地环绕的边缘线，其中所述空隙的侧壁从所述边 缘线开始无中断地且无折弯地在所述边缘线的整个周边上延伸。因此，所述侧壁能够借助 于端铣刀来制造，其中在所述边缘线上不必担心毛刺。所述外周面在计数穿孔的旁边优选 关于所述第一旋转轴线旋转对称地构造。 在从属权利要求中说明了本发明的有利的拓展方案和改进方案。 能够规定，所述计数穿孔彼此相同地构造。所述计数穿孔优选沿着垂直于所述第 一旋转轴线定向的平面来布置。因此，相应的传感器信号可以特别容易地进行评估。 能够规定，所述计数穿孔构造为长孔状。因此它们可以特别容易地借助于端铣刀 来制造。 能够规定，所述计数穿孔具有恒定的宽度和/或恒定的深度。所提到的深度沿着以 下方向来测量，所述方向优选在包含第一旋转轴线的平面中垂直于所述外周面来延伸。所 提到的宽度沿着以下方向来测量，所述方向优选在以下平面中延伸，所述平面垂直于第一 旋转轴线来定向并且平行于或相切于所述外周面来定向。 能够规定，所述空隙具有底面，该底面区段性地平坦地构造，其中所述相应的区段 相对于彼此倾斜地布置。因此，所述底面可以特别容易地用端铣刀来制造。在铣削所述空隙 时能够避免伴随毛刺形成的钻孔加工。所述平坦的区段优选分别垂直于包含所述第一旋转 轴线的平面来布置。 能够规定，所述底面具有两个平坦的区段，这两个区段以非零的角度相对于彼此 倾斜地布置，其中所述两个区段直接彼此邻接。由此能够从所述空隙的中心以两个铣削切 4 CN 111608734 A 说　明　书 2/5 页 口来制造计数穿孔。不需要所述端铣刀的可能产生毛刺的钻孔。所述两个区段之间的相应 的分界线优选构造为笔直的棱边。所述空隙的边缘线优选仅仅以下区域中具有折弯，在所 述区域中所述底面的两个区段直接相互邻接。 能够规定，所述底面的平坦的区段如此相对于彼此倾斜地布置，从而在总体上产 生凸出的底面。由此对铣削加工来说产生所述空隙的特别好的可接近性。 能够规定，为所述底面的每个平坦的区段分配了所述外周面的关于第一旋转轴线 圆筒形的或者圆锥形的区段，其中所述底面的每个平坦的区段平行于所述外周面的所配属 的区段来布置。由此，能够在铣削加工的每个阶段中使端铣刀的旋转轴线垂直于所述外周 面的所切削的区域来定向，从而不必担心毛刺形成。此外，如此设计的驱动轴能够用在不同 的轴向活塞机中，所述轴向活塞机在传感器的定向方面彼此不同。尤其所述传感器能够垂 直于所述外周面的相应所配属的区段来定向。 能够规定，所述边缘线以锐利的棱边的形式构造。这样的边缘线可以在没有进一 步精加工的情况下用端铣刀来制造。 能够规定，所述边缘线倒棱或倒圆地构造。由此，能够将在装配或维修所述轴向活 塞机时的受伤危险最小化。尤其所述倒棱是特别优选的，因为它能够用铣刀来自动化地执 行。在此，自动化地消除可能在连续的边缘线上存在的毛刺。 能够规定，所述侧壁的第一和第二区段彼此平行地并且平行于包含第一旋转轴线 的平面来伸展。因此，所述第一和第二区段能够在铣削切割期间同时制造。 能够规定，所述侧壁的第三和第四区段分别以半圆筒的形式构造，所述半圆筒的 中轴线与第一旋转轴线相交，其中所述侧壁的第一、第二、第三和第四区段如此构造，使得 其共同形成连续环绕的、无折弯的且无凸肩的侧壁。 不言而喻，前面所提到的和后面的还有待解释的特征不仅能够以相应所说明的组 合来使用，而且也能够以其它的组合或者单独地使用，而不离开本发明的范围。 附图说明 下面借助于附图对本发明进行详细解释。附图示出： 图1示出了按本发明的轴向活塞机的横截面； 图2示出了按照图1的轴向活塞机的凸缘的部分横截面；并且 图3示出了按照图2的凸缘的部分侧视图。
