技术摘要：
一种细粒级矿物在线调节分选装置，属于细粒级矿物干法分选设备技术领域，用于对细粒级矿物进行在线调节分选。其技术方案是：梯形分选槽内安装有三层布风板，多个分选室分别与梯形分选槽的两侧壁相连接，多个分选室分别与梯形分选槽的布风板的上边缘相对，梯形分选槽侧  全部
背景技术：
在工业矿物分选过程中，有关细粒级矿物的干法分选方式和工艺技术还没有达到 很成熟的阶段，致使细粒级矿物不能得到有效分选，其原因包括：（1）由于其粒度过细导致 矿物粒度差异不明显，又因分选过程中待处理物料过多，从而使待分选细粒级物料容易产 生堆积的现象；（2）细粒级矿物因粒度过细，孔隙较为发达，含水量较高，在物料堆积的过程 中易造成黏聚的现象。综合上述两点，常规的细粒级矿物干法分选效率和分选后物料的质 量得不到较大的提升，所以这也是目前干法分选细粒度物料过程中急需解决的问题。 中国专利CN109331988A公开了一种基于干法分选设备的金属矿物富集工艺与系 统，将待选原矿摔分破碎处理后进入光电分选机分选得到粗粒级精矿与尾矿，粗精矿经分 级筛后得到细粒级粗精矿，细粒度粗精矿进入振动流化床分选机分选出精矿与尾矿。该专 利虽然可以实现粗、中、细不同粒度的金属矿物同时分选，但是由于细粒级物料分选工艺技 术存在有一定的难度，同时分选粗、中、细三类粒度物料，可能会造成对细粒级物料分选的 忽略，针对性不强，仍会产生细粒级物料中粒度相差过大，最终分选不够彻底。 中国专利CN104437909A公开了一种适用于细粒物料的干法脉冲旋流分选装置和 分选方法，该分选装置有旋流筒和鼓风装置，独立风室，通过调整独立风室的风量，风穿过 该旋流筒壁面上的进风孔的风速沿旋流筒顶端到底端方向依次增大，在旋流筒的内壁面上 形成平稳的气流床层，可以实现细粒物料的按密度分选，达到较好的分选效果。 迄今为止，具体到细粒矿物因粒度、因水分影响的实际问题而进行的实质结构特 点设计在公开的专利中并未报道，该类工程问题如得到有效解决将有效提高细粒干法分选 效率。
技术实现要素：

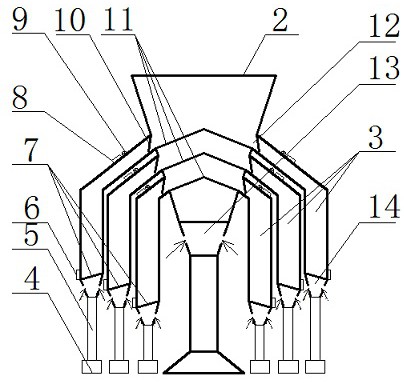

本发明所要解决的技术问题是提供一种细粒级矿物在线调节分选装置，这种分选 装置能够对细粒级矿物进行两次分选及干燥，能够有效地提高矿物的分选效率，并能实现 精准分选。 解决上述技术问题的技术方案是： 一种细粒级矿物在线调节分选装置，它包括梯形分选槽、布风板、分选室、支座、支柱、 高温热风风室、中低温热风风室，梯形分选槽的上端有入料口，梯形分选槽内腔中安装有布 风板，布风板为三层，三层布风板在垂直方向上重叠放置，三层布风板的四周边缘分别与梯 形分选槽的内壁相连接，多个分选室分别与梯形分选槽的两侧壁相连接，多个分选室分别 与梯形分选槽的布风板的上边缘相对，梯形分选槽侧壁与各个分选室的连接处有出料口， 出料口上安装有排料门，多个分选室的上部有轻产物收料口，下部有重产物收料口，梯形分 3 CN 111589705 A 说　明　书 2/4 页 选槽的下端连接高温热风风室，各个分选室的下端分别连接中低温热风风室，高温热风风 室和中低温热风风室的下端连接支柱，支柱的下端连接支座。 上述细粒级矿物在线调节分选装置，所述每层布风板由两块平板组成，两块平板 的一端相连接，两块平板两侧沿下方倾斜布置，组成三角形截面结构，三层布风板的孔径分 别由上到下依次减小，三层布风板上边缘与梯形分选槽内侧壁连接处的排料门为向外开的 单向门。 上述细粒级矿物在线调节分选装置，所述分选室共6个，与一层布风板相连接的两 个分选室分别固定于梯形分选槽两外侧的尾部，与二层布风板相连接的两个分选室分别固 定于梯形分选槽两外侧的中部，与三层布风板相连接的两个分选室分别固定于梯形分选槽 两外侧的前端，六个分选室在梯形分选槽外侧呈对称布置。 上述细粒级矿物在线调节分选装置，所述每个分选室与梯形分选槽相连接附近都 设置有轻产物收料口，轻产物收料口上部安装有负压旋流器，分选室底部设置有重产物收 料口。 上述细粒级矿物在线调节分选装置，所述中低温热风风室共六个，分别与6个分选 室的底部相连接，分选室底部与中低温热风风室顶部连接处安装有带孔通风板，带孔通风 板倾斜放置，带孔通风板靠近重产物收料口的一侧向下倾斜，通风板孔径小于最细物料粒 度。 本发明的有益效果是： 本发明的梯形分选槽中安装三层布风板，细粒级物料依次经过三层布风板从而分成三 类粒级，实现初次分选，布风板的两侧向下倾斜，能够使分选后的细粒级物料可在短时间内 从布风板上排出，解决了堆积影响分选的问题，从而有效提高分选效率；多个分选室对称分 布于梯形分选槽两侧，增大了对细粒级矿物的处理量，分选室可以对物料密度大小分类，重 产物在分选室下方重产物收料口收集，轻产物在负压旋流器以及风室的作用下在分选室上 方轻产物收料口收集；高温热风风室和中低温热风风室产生的风量可将待分选细粒级物料 吹散开，避免堆积在一起从而影响分选，同时可以干燥待处理细粒级物料，提高分选的精确 度和选后物料的质量。 本发明是细粒级矿物分选设备的创新设计，结构科学合理，使用方便，实现了细粒 级矿物在线调节分选功能，可以使物料在装置中按粒度初次分选、按密度二次分选，能够有 效地解决细粒级矿物分选效率低、处理量大等问题，现有的常规细粒级物料粒度过细、分选 效果不明显、且易造成堆积以及水分含量较高容易产生黏聚的现象，都可通过本发明的干 燥和两次分选系统得以优化解决。 附图说明 图1是本发明的结构示意图； 图2是图1的俯视图。 图中标记如下：入料口1、梯形分选槽2、分选室3、支座4、支柱5、重产物收料口6、带 孔通风板7、轻产物收料口8、负压旋流器9、排料门10、布风板11、出料口12、高温热风风室 13、中低温热风风室14。 4 CN 111589705 A 说　明　书 3/4 页
