技术摘要：
本发明公开了一种满足现场带电运行的电缆盘，包括：中间筒，采用非金属材质的多个圆弧板拼接而成；对称设置于中间筒两侧的第一绕线筒和第二绕线筒第一绕线筒和第二绕线筒皆包括采用非金属材质的外圆盘、中间圆盘以及设置在外圆盘与中间圆盘之间的多个筒臂圆弧板；中心  全部
背景技术：
满足现场带电运行的电缆盘主要用于电力行业，其作用是对电缆进行成盘和储 运。它能规范、整齐的对电缆进行排列，对电缆在不完全展放下来时的安全运行起着重要的 作用。目前的对于常规的电缆盘主要金属和木制筒壁的方式，其存在的缺陷和不足如下：1、 电缆盘筒壁采用金属材料制作时，剩余电缆在电缆盘上通电运行会存在发热现象；如专利 号为2019207239878的一种电缆双向同时展放与回收装置，虽然其内盘、外盘及支撑杆材料 为金属材料，但是绕线筒和中间筒的材料为非金属材料，实际运行中，却发现金属材料的内 盘、外盘及支撑杆存在强烈的涡流现象，发热现象明显，严重影响电缆盘的正常使用及电缆 寿命。另一方面，虽然其能够实现双向成盘和展放，但是依赖于结构繁琐的缺口与可拆辐 板，加工制作复杂，且安装拆卸复杂，导致成本高；2、电缆盘采用木制筒壁时，其耐用性降 低，随着时间的增长，电缆盘出现散架以及受潮时的腐朽，其强度无法保证。
技术实现要素：

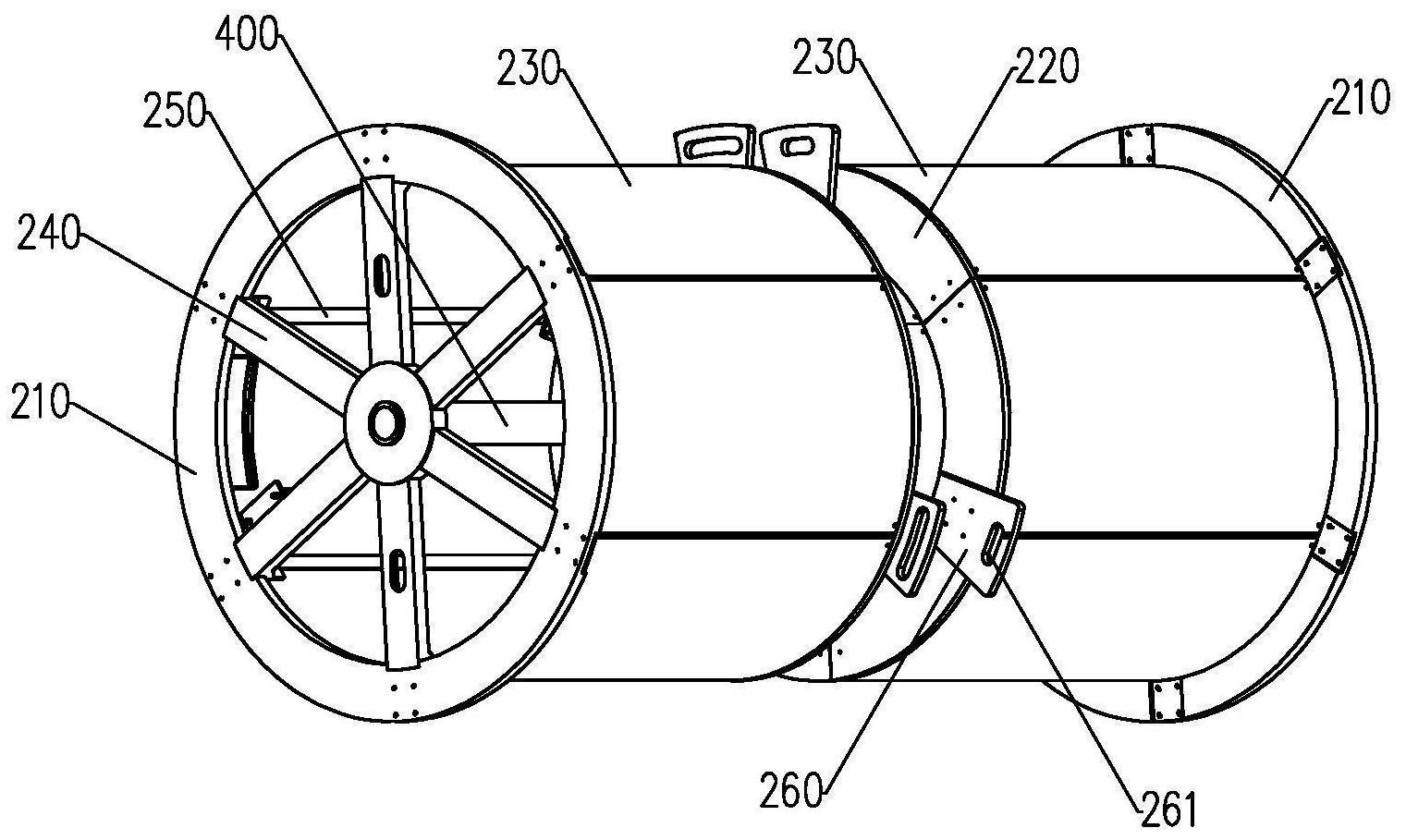

本发明旨在至少解决现有技术中存在的技术问题之一。为此，本发明提出一种满 足现场带电运行的电缆盘，在实现双向成盘和展放的基础上还可避免涡流发热以保护电缆 盘及电缆寿命。 根据本发明实施例的一种满足现场带电运行的电缆盘，包括：中间筒，采用非金属 材质的多个圆弧板拼接而成；对称设置于所述中间筒两侧的第一绕线筒和第二绕线筒，所 述第一绕线筒和第二绕线筒的横截面积大于所述中间筒；所述第一绕线筒和第二绕线筒皆 包括采用非金属材质的外圆盘、中间圆盘以及设置在所述外圆盘与所述中间圆盘之间的多 个筒臂圆弧板，所述中间圆盘采用可拆卸的拼接结构，其中一个所述筒臂圆弧板上连接所 述外圆盘的位置设置有出线口；中心轴，所述第一绕线筒、中间筒、第二绕线筒依次穿设在 所述中心轴上。 根据本发明实施例的满足现场带电运行的电缆盘，至少具有如下有益效果：采用 非金属材质的外圆盘、中间圆盘及筒体，可营造绝缘无磁的环境，使得电磁场对电缆盘的涡 流基本忽略不计，则剩余电缆在电缆盘上运行时不产生热量，从而避免烧毁电缆及电缆盘， 同时可降低因涡流产生的电能损耗，大大提高了电缆线路的载流量，此外采用非金属材质 还可降低电缆盘的加工难度和焊接工艺，其焊机部位变形的几率变小；中间圆盘直接采用 可拆卸的拼接结构代替缺口与可拆辐板，加工简单、安装拆卸方便，成本低。 根据本发明的一些实施例，所述外圆盘与所述中间圆盘内皆设置有支撑架，所述 外圆盘与所述中间圆盘内的支撑架之间连接有多个间隔分布的支撑杆，多个所述筒臂圆弧 板固定于所述支撑杆上。 根据本发明的一些实施例，所述支撑架包括轴承以及等间隔连接轴承与所述外圆 3 CN 111573404 A 说　明　书 2/4 页 盘或所述中间圆盘之间的六根支杆。 根据本发明的一些实施例，所述中间圆盘外延设置于若干限位板。 根据本发明的一些实施例，所述限位板开设有挂孔。 根据本发明的一些实施例，所述出线口设置有弧形过渡板。 根据本发明的一些实施例，所述出线口设置有出线卡箍，所述出线卡箍内衬有橡 胶垫。 根据本发明的一些实施例，所述中间筒内设置有固定夹，所述固定夹内衬有橡胶 垫。 根据本发明的一些实施例，所述非金属材质为玻璃钢或树脂。 根据本发明的一些实施例，所述筒臂圆弧板开设有用于安装吊环的安装孔。 本发明的附加方面和优点将在下面的描述中部分给出，部分将从下面的描述中变 得明显，或通过本发明的实践了解到。 附图说明 本发明的上述和/或附加的方面和优点从结合下面附图对实施例的描述中将变得 明显和容易理解，其中： 图1为本发明实施例的满足现场带电运行的电缆盘立体图； 图2为本发明实施例的侧视图(第一绕线筒剖面)； 图3为本发明实施例的满足现场带电运行的电缆盘立体图(隐藏筒体部分)； 图4为本发明实施例的筒臂圆弧板俯视图； 图5为本发明实施例的筒臂圆弧板俯视图； 图6为本发明实施例的满足现场带电运行的电缆盘使用状态图； 图7为本发明实施例的满足现场带电运行的电缆盘双向展放示意图； 图8为本发明实施例的满足现场带电运行的电缆盘双向展放示意图。 附图标记： 中间筒100、固定夹110； 第一绕线筒200、外圆盘210、中间圆盘220、筒臂圆弧板230、吊环231、安装孔232、 支撑架240、支撑杆250、限位板260、挂孔261、出线卡箍270； 第二绕线筒300、中心轴400、电缆端头保护罩500、电缆600、支撑座700、驱动机构 800。
