技术摘要：
本发明属于医疗器械领域，尤其是一种可保护破膜针的产科破膜装置，针对目前市场上的产科破膜装置使用不方便，破膜效果不好，且破膜装置使用效果不好的问题，现提出如下方案：一种可保护破膜针的产科破膜装置，包括底座与固定筒，所述底座的下端外表面固定安装有脚垫，  全部
背景技术：
妇产科中产妇生产过程中，人工破膜是人为的方式干预撕破宫口处羊膜，以便观 察羊水颜色、加强宫缩、加速产程进展，是自然分娩过程中较为常见的一种引产方式。人工 破膜时，若羊水过多，应用破膜装置高位破膜，并用手指堵住宫口，让羊水缓慢流出，以免宫 内压骤降导致胎盘早剥。 现有的破膜装置在使用时存在一定的缺陷，破膜装置使用时不够方便，不便于调 节破膜装置的角度，从而不能快速方便进行人工破膜，而且破膜装置在破膜之后不方便对 羊水进行引流，使用效果不好，同时破膜装置的使用精准度不高，破膜装置的破膜针上没有 保护结构，因此，现在提出一种可保护破膜针的产科破膜装置。
技术实现要素：

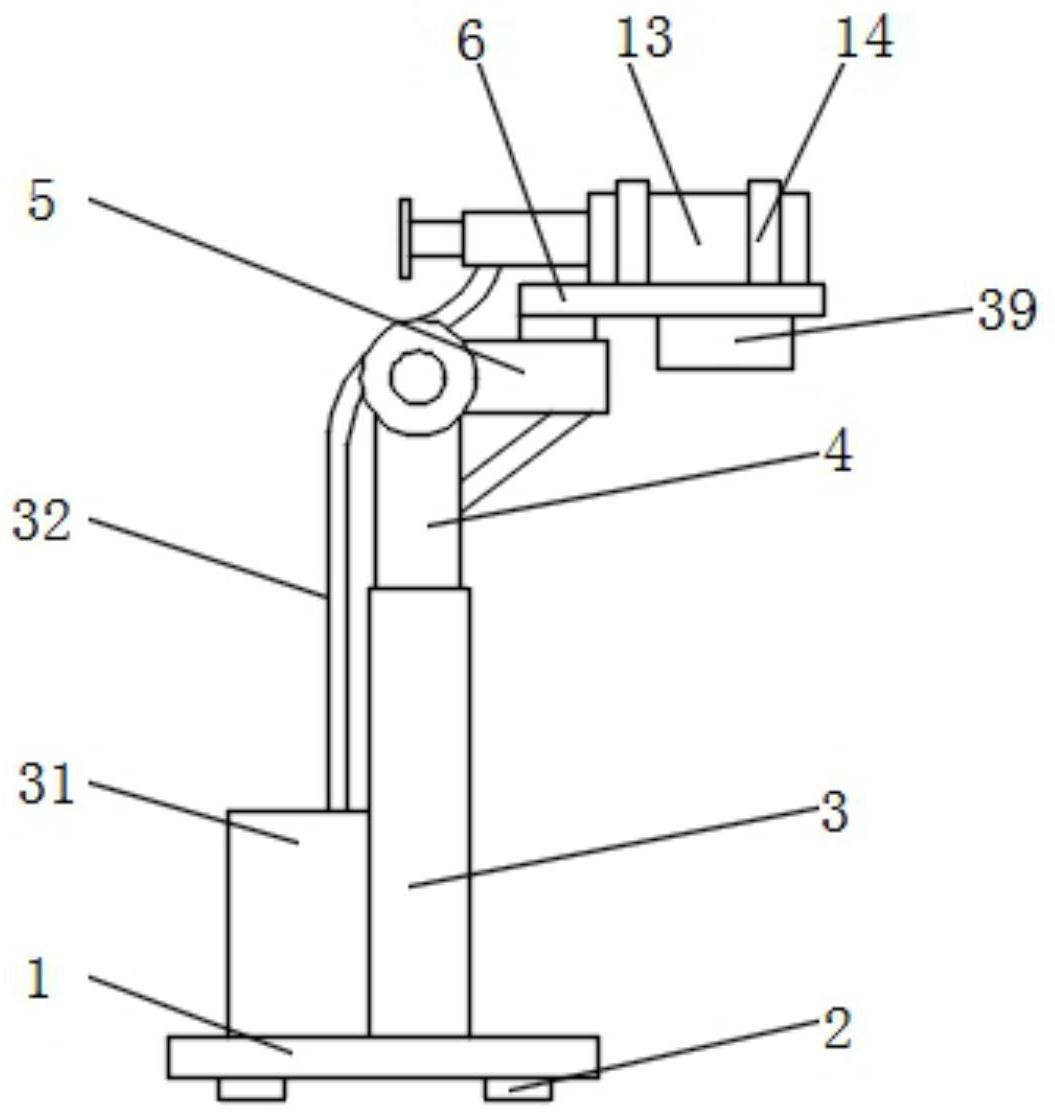

本发明提出的一种可保护破膜针的产科破膜装置，解决了目前市场上的产科破膜 装置使用不方便，破膜效果不好，且破膜装置使用效果不好的问题。 为了实现上述目的，本发明采用了如下技术方案：一种可保护破膜针的产科破膜 装置，包括底座与固定筒，所述底座的下端外表面固定安装有脚垫，所述底座的上端外表面 固定安装有第一气缸，所述第一气缸的上端固定连接有第一连接杆，所述第一连接杆的上 端活动连接有第二连接杆，所述第二连接杆的上端固定安装有安装垫板，所述固定筒固定 安装在安装垫板的上端，所述安装垫板的上端外表面位于固定筒的外表面的位置固定安装 有安装卡箍，所述固定筒的内壁两端均开设有活动槽，所述活动槽的内部固定安装有导杆， 所述固定筒的内部中间活动安装有套筒，所述套筒的内部中间活动安装有活动管，所述活 动管的前端固定连接有针头，所述活动管的后端固定连接有顶杆，所述顶杆的后端固定连 接有顶板，所述活动管的下端后方固定安装有安装接头，所述套筒的前端两侧均固定安装 有滑座，所述滑座的内部中间固定安装有导套，所述套筒的两侧后方均固定安装有把手，所 述底座的上端位于第一气缸的后方的位置固定安装有集液瓶，所述集液瓶的一侧固定连接 有导液管，所述安装垫板的下端前方固定安装有灯座。 优选的，所述第二连接杆的后端固定连接有连接轴，所述连接轴贯穿第一连接杆 的上端与第一连接杆活动连接，所述第二连接杆通过连接轴与第一连接杆活动连接，所述 第一连接杆的前端外表面固定安装有第一连接件，所述第二连接杆的下端前方固定安装有 第二连接件，所述第一连接件与第二连接件之间活动连接有第二气缸，所述第一连接件与 第二连接件的内部均固定安装有定位轴，定位轴分别贯穿第二气缸的两端与第二气缸活动 连接，所述第二气缸的两端分别通过第一连接件和第二连接件与第一连接杆和第二连接杆 活动连接，所述第二连接杆的上端前方固定安装有连接座，所述连接座的上端外表面固定 安装有定位板，所述安装垫板通过连接座与第二连接杆固定连接。 4 CN 111568516 A 说　明　书 2/5 页 优选的，所述套筒套设在活动管的外表面，所述套筒的前端位于针头的外表面的 位置固定连接有保护套管，保护套管的长度小于针头的长度，所述套筒的下端后方开设有 滑槽，所述安装接头位于滑槽的内部。 优选的，所述安装卡箍由固定座与夹板组成，所述固定座的上端外表面开设有弧 形槽，所述夹板呈弧形结构，所述夹板活动连接在固定座的上端，所述夹板的一端固定连接 有铰链，所述铰链的两端分别与固定座和夹板固定连接，所述夹板通过铰链与固定座活动 连接，所述夹板的另一端固定连接有连接板，所述连接板的外表面固定连接有固定螺栓，所 述固定筒通过安装卡箍与安装垫板固定连接。 优选的，所述套筒的后端延伸至固定筒的后方，所述导杆贯穿导套与导套活动连 接，所述导杆与滑座的数量均为两组，所述套筒通过导杆和导套与固定筒活动连接。 优选的，所述集液瓶的上端固定安装有上盖，所述上盖的上端中间固定连接有定 位管，所述定位管的内部活动连接有活塞杆，所述活塞杆的下端贯穿上盖并延伸至集液瓶 的内部，所述活塞杆的上端位于上盖的上方的位置固定连接有提手，所述活塞杆的下端位 于集液瓶的内部的位置固定连接有橡胶塞，所述集液瓶的一侧上方固定安装有进液管，所 述导液管的下端通过进液管与集液瓶固定连接，所述导液管的上端通过安装接头与活动管 固定连接，所述导液管的材质为橡胶。 优选的，所述灯座的上端外表面固定安装有安装板，所述灯座的前端外表面固定 安装有灯罩，所述灯座的内部前端位于灯罩的内部的位置固定安装有照明灯，所述灯座的 内部后方固定安装有蓄电池，所述安装板的外表面开设有螺栓孔，螺栓孔的数量为若干组， 所述灯座通过安装板与安装垫板固定连接。 优选的，所述集液瓶的外表面刻有刻度表，所述安装卡箍的数量为两组，所述顶板 呈椭圆形结构。 与现有技术相比，本发明的有益效果是： 1、本发明中，通过设置底座、脚垫、第一气缸、第一连接杆、第二连接杆、安装垫板、连接 轴、第一连接件、第二连接件、第二气缸，破膜装置的破膜针结构安装在第一气缸上，利用第 一气缸的升降可以调节破膜装置的高度，第一气缸上通过第一连接杆连接第二连接杆，第 一连接杆和第二连接杆之间连接第二气缸，利用第二气缸的伸缩能够使第二连接杆与第一 连接杆之间的角度进行调节，从而通过第一气缸和第二气缸能够进行破膜装置高度和角度 的自动调节，从而将破膜装置的角度位置进行固定，将破膜装置的高度角度固定之后方便 破膜，避免人工手持破膜针时晃动不稳的现象，方便破膜装置使用的同时能够提高破膜装 置使用的安全性。 2、本发明中，通过设置针头、活动管、安装接头、集液瓶、导液管、上盖、定位管、活 塞杆、提手、橡胶塞和进液管，破膜装置的破膜针在破膜之后，通过拉动活塞杆下端的橡胶 塞，使集液瓶中产生吸力，从而使羊水通过导液管引流进入集液瓶，集液瓶和橡胶塞相当于 注射器的结果，通过拉动活塞杆即可将羊水引流，一方面能够方便破膜装置的使用，使破膜 装置使用时能够起到引流效果，另一方面能够很好的控制羊水引流的量，提高破膜装置的 使用效果，活动管安装在套筒的内部，套筒的前端安装有保护针头的保护套管，破膜时，利 用把手推动套筒，使活动管连同套筒前进，套筒前端的保护套管同时也进入产道，防止针头 刺伤产妇的产道，当针头进入到目标位置后，利用顶板向前推动顶杆，从而使活动管在套筒 5 CN 111568516 A 说　明　书 3/5 页 内前进，由于针头的长度是长于保护套管的，随着活动管的不断前进，针头伸出保护套管， 从而将保护膜戳破，利用套筒和套筒前端的保护套管能够有效的起到保护破膜针的作用。 3、本发明中，通过设置灯座、安装板、灯罩、照明灯和蓄电池，破膜装置的下方安装 一个照明补光结构，当破膜装置在进行破膜工作时，灯座中的照明灯能够对破膜装置的前 端进行补光，使破膜装置能够更加准确的进行破膜，提高破膜装置工作时的精准度。 附图说明 图1为本发明提出的一种可保护破膜针的产科破膜装置的整体结构示意图； 图2为本发明提出的一种可保护破膜针的产科破膜装置的固定筒的结构示意图； 图3为本发明提出的一种可保护破膜针的产科破膜装置的第一连接杆与第二连接杆的 连接结构示意图； 图4为本发明提出的一种可保护破膜针的产科破膜装置的套筒与活动管的连接结构示 意图； 图5为本发明提出的一种可保护破膜针的产科破膜装置的安装卡箍的结构示意图； 图6为本发明提出的一种可保护破膜针的产科破膜装置的集液瓶的结构示意图； 图7为本发明提出的一种可保护破膜针的产科破膜装置的灯座的结构示意图。 图中：1、底座；2、脚垫；3、第一气缸；4、第一连接杆；5、第二连接杆；6、安装垫板；7、 连接轴；8、第一连接件；9、第二连接件；10、第二气缸；11、连接座；12、定位板；13、固定筒； 14、安装卡箍；15、固定座；16、夹板；17、铰链；18、连接板；19、固定螺栓；20、活动槽；21、导 杆；22、套筒；23、活动管；24、针头；25、顶杆；26、顶板；27、安装接头；28、滑座；29、导套；30、 把手；31、集液瓶；32、导液管；33、上盖；34、定位管；35、活塞杆；36、提手；37、橡胶塞；38、进 液管；39、灯座；40、安装板；41、灯罩；42、照明灯；43、蓄电池。
