技术摘要：
本发明公开了一种耐受大冲击电流和工频电流的电阻单元，包括橡胶电阻盘体、上金具底座、下金具底座、上金具和下金具，上金具底座的底部嵌入所述橡胶电阻盘体的顶部，下金具底座的顶部嵌入所述橡胶电阻盘体的底部；上金具底座的顶部竖直设置有上螺栓孔，上金具的底部设  全部
背景技术：
雷电对交流架空线路的可靠性影响极大。国内外交流架空线路雷害事故频频发 生，造成巨大的经济损失，严重威胁架空线路的安全运行。交流架空线路有效的防雷措施是 装设线路避雷器。 保护间隙避雷器通流容量大、简单实用；但存在熄灭工频续流能力差的缺点，应与 自动重合闸相配合，一般仅用于10kV及以下线路中，传统避雷器无法耐受大冲击电流并无 法阻挡工频电流对器材的危害 近年兴起的多间隙避雷器以其较高的性价比引起了行业内的广泛关注；多间隙避 雷器具有通流容量大、简单实用的优点，同时具有较强的熄灭工频续流能力而避免跳闸；然 而在线路容量较大等情况下，雷击时工频续流非常大，可能超过多间隙避雷器熄灭工频续 流能力而导致跳闸。
技术实现要素：

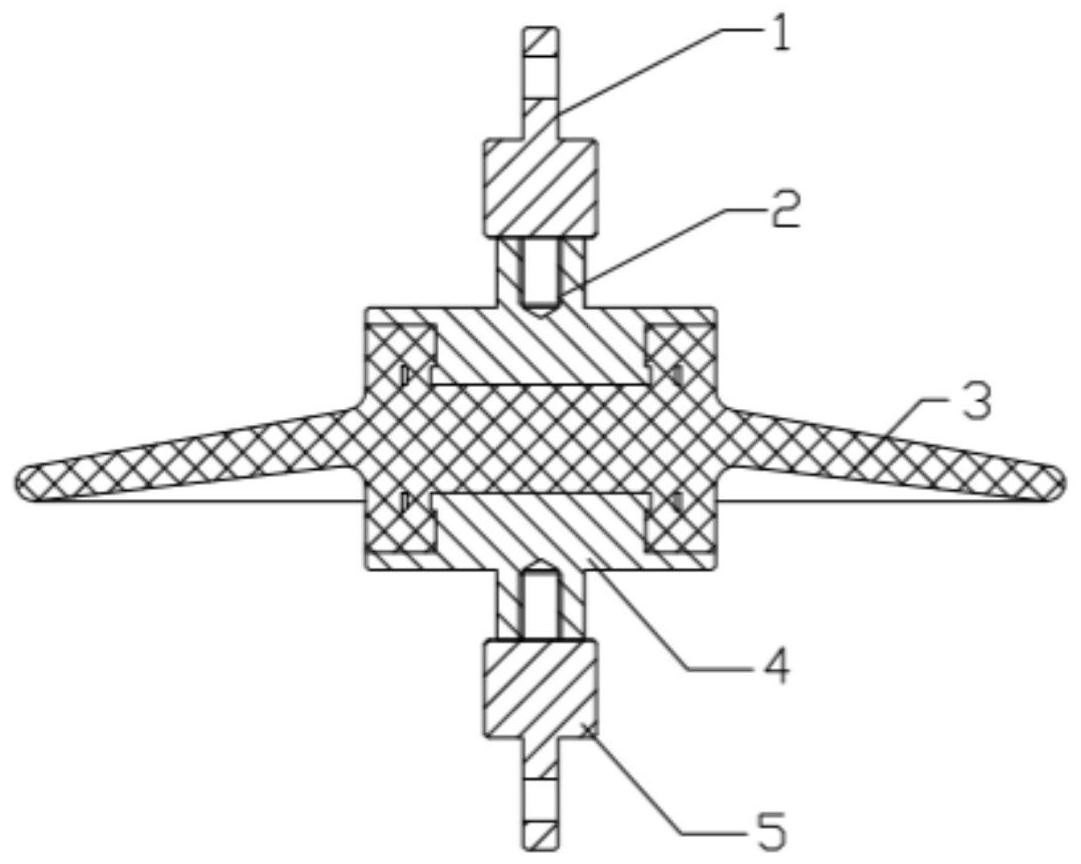

针对现有技术的以上缺陷或改进需求，本发明提供了一种耐受大冲击电流和工频 电流的电阻单元，其能有效降低大冲击电流并降低工频电流,安装方便、简单实用、使用寿 命长，电压不沿面闪络。 为实现上述目的，按照本发明的一个方面，提供一种耐受大冲击电流和工频电流 的电阻单元，其特征在于，包括橡胶电阻盘体、上金具底座、下金具底座、上金具和下金具， 其中： 所述上金具底座的底部嵌入所述橡胶电阻盘体的顶部，所述下金具底座的顶部嵌 入所述橡胶电阻盘体的底部； 所述上金具底座的顶部竖直设置有上螺栓孔，所述上金具用于与间隙避雷器连 接，该上金具的底部设置有与该上螺栓孔适配的第一外螺纹，所述上金具底部的第一外螺 纹伸入所述上金具底座的上螺栓孔内，从而实现所述上金具与上金具底座的可拆卸连接； 所述下金具底座的底部竖直设置有下螺栓孔，所述下金具的顶部设置有与该下螺 栓孔适配的第二外螺纹，所述下金具顶部的第二外螺纹伸入所述下金具底座的下螺栓孔 内，从而实现所述下金具与下金具底座的可拆卸连接。 优选地，所述橡胶电阻盘体为硅橡胶与导电炭黑在平板硫化机上成型而得。 优选地，所述电阻单元的电阻阻值为5Ω～30Ω。 优选地，所述橡胶电阻盘体的直径为200mm～500mm。 优选地，所述上金具底座的材质为铁、钢或铜，所述下金具底座的材质为铁、钢或 铜。 3 CN 111613401 A 说　明　书 2/3 页 优选地，所述第一外螺纹的公称直径为10mm～20mm。 优选地，所述第二外螺纹的公称直径为10mm～20mm。 优选地，所述上金具的材质为铁、钢或铜，所述下金具的材质为铁、钢或铜。 优选地，所述上金具上设置有直径8mm～20mm的连接孔，以用于与间隙避雷器连 接。 优选地，所述下金具上设置有直径8mm～20mm的安装孔，以用于安装外部装置。 总体而言，通过本发明所构思的以上技术方案与现有技术相比，能够取得下列有 益效果： 本发明通过设置电阻盘，电阻盘则是具有一定阻值的大功率电阻，其连接间隙避 雷器后，雷击时通过雷电流，雷击过后产生工频续流时，电阻盘能有效降低大冲击电流并降 低工频电流，起到限流作用，使流过的工频续流变小，利用间隙避雷器的保护间隙的熄弧能 力使工频续流熄灭而避免跳闸，提高了架空线路的可靠性，拓展了避雷器的应用范围，而且 安装方便、简单实用、使用寿命长，电压不沿面闪络。 附图说明 图1是本发明的主视图； 图2是图1中沿A-A线的剖面图； 图3是本发明与其中一种结构的间隙避雷器连接的示意图； 图4是本发明与另一种结构的间隙避雷器连接的示意图。
