技术摘要：
本发明公开了一种移植骨塑形加固器，包括底盘、塑形臂、力臂、压盖和轴式关节，所述底盘的顶端设置有等间距的塑形臂，且相邻塑形臂之间通过轴式关节相铰接，所述轴式关节一侧的外壁上铰接有力臂，且力臂的一端设置有加长柄杆，所述轴式关节的表面套装有固定圈，且固定  全部
背景技术：
在临床医学骨外科的手术中，常因患者骨折缺损而需进行骨移植术，骨移植术分 自体骨和人工骨，移植的方式以直接填塞为主。但在实际操作中，往往存在移植骨与缺损部 位形状相匹配的问题。目前，3D打印技术尚存在普及度不高以及经济性较差等问题，手工捏 塑存在准确度差，且不易塑形牢固的问题，故临床上通常采用塑形加固器进行移植骨操作。 中国专利号2018209291570.6的专利公开了一种牙槽骨塑形器，包括骨支架，骨支 架包括与牙槽骨配合的接触面和骨支架中用于牙种植体的内腔，所述骨支架中靠近牙槽骨 底部的接触面两端分别连接有活动件。此塑形器虽然可实现填充时的高度和宽度调节，但 仍然存在一定的问题：首先，塑形加固器在挤压加固时不够便捷，从而使得移植骨对缺损骨 的填充不够完善；其次，塑形加固器很难实现任意缺损骨形状的模拟与固定功能，从而减少 了塑形加固器的使用范围；再次，塑形加固器按压时的受力不够均匀，同时影响了塑形加固 器的塑形效果。
技术实现要素：

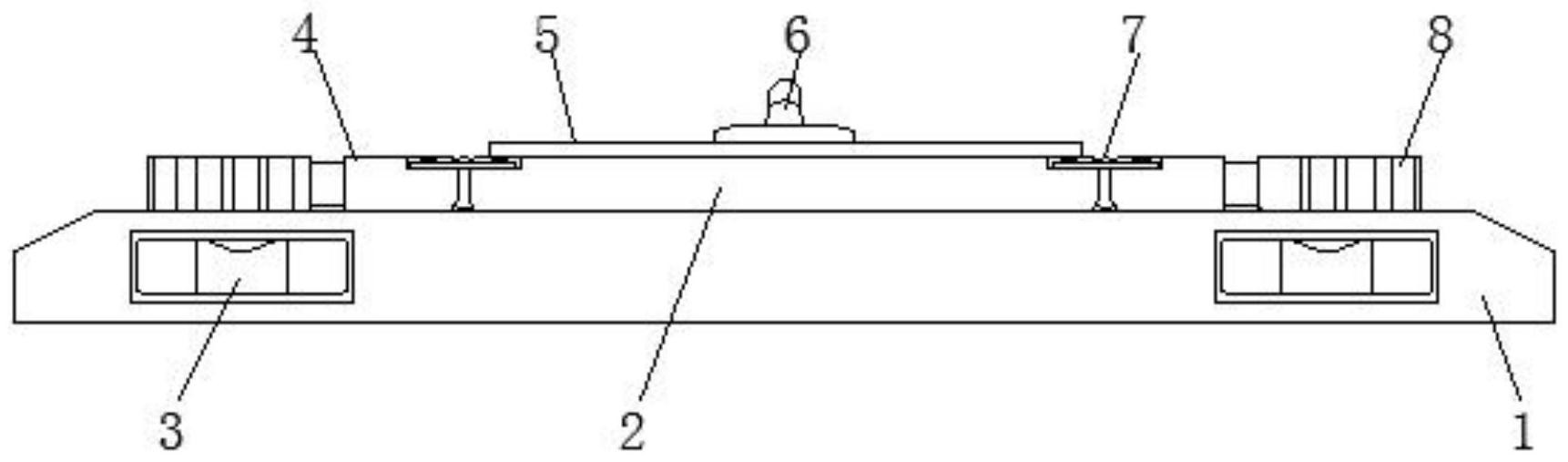

(一)解决的技术问题 本发明的目的在于提供一种移植骨塑形加固器，以解决现有的塑形加固器在挤压 加固时不够便捷、按压时的受力不够均匀以及很难实现任意缺损骨形状的模拟与固定功能 的问题。 (二)技术方案 为实现上述移植骨塑形加固器解决现有的塑形加固器在挤压加固时不够便捷、按 压时的受力不够均匀以及很难实现任意缺损骨形状的模拟与固定功能的问题，本发明提供 如下技术方案： 一种移植骨塑形加固器，包括底盘、塑形臂、力臂、压盖和轴式关节，所述底盘的顶 端设置有等间距的塑形臂，且相邻塑形臂之间通过轴式关节相铰接，所述轴式关节一侧的 外壁上铰接有力臂，且力臂的一端设置有加长柄杆，所述轴式关节的表面套装有固定圈，且 固定圈外侧的塑形臂与力臂表面皆开设有旋转置槽，并且固定圈位于旋转置槽的内部，同 时旋转置槽的深度大于固定圈的厚度，所述塑形臂的内侧设置有压盖，且压盖表面的中心 位置处安装有把手，所述底盘底部的两外侧壁上皆镶嵌有水平柱。 优选的，所述底盘底部的中心位置处设置有固定沉腔，且固定沉腔的内部固定有 固定吸盘。 优选的，所述力臂的表面开设有圆形置槽，且圆形置槽的内部螺纹连接有调节螺 栓，并且调节螺栓的一端贯穿力臂并与加长柄杆的表面螺纹连接。 优选的，所述加长柄杆的表面开设有限位槽，且限位槽位置处的力臂内壁上皆固 3 CN 111544162 A 说　明　书 2/3 页 定有限位条，并且限位条位于限位槽的内部。 优选的，所述固定沉腔外侧的底盘拐角位置处皆设置有矫正沉槽，且矫正沉槽的 内侧壁上安装有矫正螺筒，并且矫正螺筒的底端螺纹连接有螺纹矫正杆。 优选的，所述固定圈的表面皆设置有固定螺钉，且固定螺钉的一端贯穿固定圈并 分别与旋转置槽的表面螺纹连接。 (三)有益效果 与现有技术相比，本发明提供了一种移植骨塑形加固器，具备以下有益效果： 1、该移植骨塑形加固器通过设置有加长柄杆、限位槽、限位条、圆形置槽以及接调 节螺栓，通过旋转圆形置槽内部的调节螺栓，使其与加长柄杆相松弛，随后抽拉加长柄杆， 使其在限位槽与限位条的作用下伸出至合适的位置处，实现了力臂长度的调节功能，从而 提高了塑形加固器挤压加固时的便捷性，完善了移植骨对缺损骨的填充工作； 2、该移植骨塑形加固器通过设置有轴式关节、固定圈、旋转置槽以及固定螺钉，通 过旋转固定圈表面的固定螺钉，使其与塑形臂和力臂表面的旋转置槽螺纹连接进行固定， 避免了塑形后的持续施力，实现了任意缺损骨形状的模拟与固定功能，从而扩大了塑形加 固器的使用范围； 3、该移植骨塑形加固器通过设置有水平柱、固定沉腔、固定吸盘、矫正沉槽、矫正 螺筒以及矫正杆，通过旋转螺纹矫正杆，使其在矫正沉槽内部矫正螺筒的作用下对底盘进 行矫正，矫正时通过底盘外侧壁上的水平柱进行指示，实现了塑形加固器放置时的矫正功 能，从而增加了压盖按压时受力的均匀性，同时提高了塑形加固器的塑形效果。 附图说明 图1为本发明的主视外观结构示意图。 图2为本发明的主视剖面结构示意图。 图3为本发明的俯视外观结构示意图。 图4为本发明的图3中A处半剖放大结构示意图。 图5为本发明的图3中B处放大结构示意图。 图中：1、底盘；2、塑形臂；3、水平柱；4、力臂；5、压盖；6、把手；7、轴式关节；8、加长 柄杆；9、矫正沉槽；10、固定沉腔；11、固定吸盘；12、螺纹矫正杆；13、矫正螺筒；14、固定螺 钉；15、固定圈；16、旋转置槽；17、限位条；18、圆形置槽；19、调节螺栓；20、限位槽。
