技术摘要：
本发明属于照明灯技术领域，尤其是一种室内照明用可调式照明灯，针对照明灯的照射范围大多都是不可变的，不适用人们不同时间段的使用，且功能单一，不便清洁的问题，现提出如下方案，其包括吊顶，所述吊顶的底部固定安装有灯座，灯座的底部固定安装有固定杆，固定杆上  全部
背景技术：
室内照明灯可用于家庭的客厅、卫生间或者卧室，也可用于商店等等，随着时代发 展，照明灯具作为日常的消耗品，成为了人们家庭照明使用必不可少的工具。 现有的照明灯的照射范围大多都是不可变的，不适用人们不同时间段的使用，且 功能单一，不便清洁，所以我们提出一种室内照明用可调式照明灯。
技术实现要素：

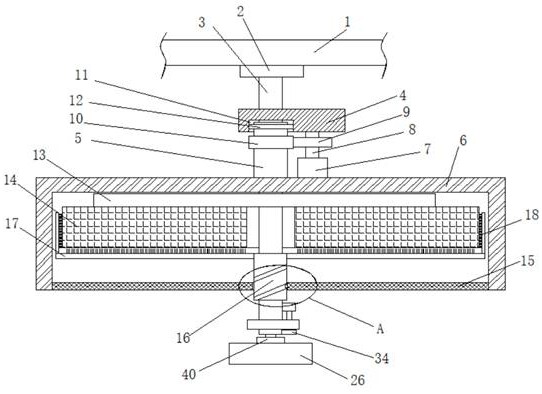

本发明的目的是为了解决现有的照明灯的照射范围大多都是不可变的，不适用人 们不同时间段的使用，且功能单一，不便清洁的缺点，而提出的一种室内照明用可调式照明 灯。 为了实现上述目的，本发明采用了如下技术方案： 一种室内照明用可调式照明灯，包括吊顶，所述吊顶的底部固定安装有灯座，灯座的底 部固定安装有固定杆，固定杆上滑动连接有移动板，移动板的底部转动连接有转板，转板与 固定杆螺纹连接，且转板的底部转动连接有盖板，所述盖板的顶部固定安装有第一电机，第 一电机的输出轴上固定安装有第一转杆，第一转杆与移动板转动连接，且第一转杆与转板 传动连接，所述固定杆上固定安装有定位座，定位座的底部固定安装有照明灯，所述盖板的 底部固定安装有透明装饰板，固定杆的外侧转动套设有转辊，转辊上固定安装有两个对称 设置的第一清洁刷，两个第一清洁刷相互远离的一侧均固定安装有第二清洁刷，第一清洁 刷与第二清洁刷均与照明灯相配合，透明装饰板与转辊活动连接，所述固定杆的底端固定 安装有定位板，且固定杆的底端滑动连接有连接杆，连接杆的底端固定安装有连接座，连接 座的底部固定安装有装饰灯。 优选的，所述透明装饰板的底部开设有滑动孔，滑动孔与转辊活动连接，且滑动孔 的一侧内壁上固定安装有定位块，转辊的外侧开设有螺纹槽，螺纹槽与定位块滑动连接，移 动的透明装饰板能够通过定位块与螺纹槽的滑动连接带动转辊进行转动，进而带动第一清 洁刷和第二清洁刷对照明灯的清洁。 优选的，所述第一转杆的外侧固定套设有第一齿轮，转板的外侧固定套设有第二 齿轮，第一齿轮与第二齿轮相互啮合，转动的第一转杆能够通过第一齿轮与第二齿轮的相 互啮合带动转板进行转动。 优选的，所述移动板的底部开设有转动槽，转动槽的内壁上固定安装有轴承的外 圈，轴承的内圈与转板固定连接，轴承能够稳定转板的转动状态。 优选的，所述固定杆的一侧固定安装有第二电机，第二电机的输出轴上固定安装 有第二转杆，第二转杆的底端固定安装有第三齿轮，定位板的底部转动连接有第四齿轮，第 三齿轮与第四齿轮相互啮合，且第四齿轮与连接杆螺纹连接，第二转杆能够通过第三齿轮 4 CN 111550711 A 说　明　书 2/5 页 与第四齿轮的相互啮合带动第四齿轮转动，并通过第四齿轮与连接杆的螺纹连接的带动连 接杆进行移动。 优选的，所述定位板的底部开设有环形滑槽，环形滑槽的内壁上滑动连接有两个 对称设置的定位销，两个定位销与第四齿轮固定连接，环形滑槽与定位销的滑动连接能够 稳定第四齿轮的转动状态。 优选的，所述环形滑槽的一侧内壁上开设有定位槽，定位销的两侧均固定安装有 滑块，两个滑块均与对应的定位槽滑动连接，定位槽与滑块的滑动连接能够通过定位销对 第四齿轮进行定位。 优选的，所述固定杆的底端开设有滑动槽，滑动槽与连接杆滑动连接，且滑动槽的 两侧内壁上均开设有限位槽，限位槽内滑动连接有限位块，限位块与连接杆固定连接，限位 槽与限位块能够对连接杆进行限位。 优选的，所述第二转杆的外侧固定套设有绕线辊，绕线辊的外侧绕设有电线，电线 的一端与装饰灯相连接，绕线辊能够对电线进行卷绕，并对装饰灯进行通电。 优选的，所述连接杆的一侧开设有放置槽，固定杆的一侧开设有通孔，通孔和放置 槽相配合，放置槽能够对电线进行存放，同时通孔能够对电线具有定位作用。 与现有技术相比，本发明的优点在于： （1）本方案由于设置了第一齿轮与第二齿轮的相互啮合，同时转板与固定杆的螺纹连 接，使得转动的第一转杆能够通过转板带动移动板和盖板向上移动，进而盖板照明灯的照 射范围； （2）由于螺纹槽与定位块的滑动连接，同时第一清洁刷与转辊的固定连接，使得移动的 透明装饰板能够带动第一清洁刷和第二清洁刷同时转动，进而对照明灯进行清洁； （3）由于第三齿轮与第四齿轮的相互啮合，同时第四齿轮与连接杆的螺纹连接，使得转 动的第二转杆能够通过连接杆带动装饰灯进行移动，从而方便人们使用。 本发明操作简单，使用方便，能够对照明灯的照明范围进行调节，同时还能对照明 灯进行清洁，且还能调节装饰灯的高度，利于人们使用。 附图说明 图1为本发明提出的一种室内照明用可调式照明灯的结构示意图； 图2为本发明提出的一种室内照明用可调式照明灯的侧视结构示意图； 图3为本发明提出的一种室内照明用可调式照明灯的盖板截面示意图； 图4为本发明提出的一种室内照明用可调式照明灯的A部分结构示意图； 图5为本发明提出的一种室内照明用可调式照明灯的B部分结构示意图。 图中：1吊顶、2灯座、3固定杆、4移动板、5转板、6盖板、7第一电机、8第一转杆、9第 一齿轮、10第二齿轮、11转动槽、12轴承、13定位座、14照明灯、15透明装饰板、16转辊、17第 一清洁刷、18第二清洁刷、19滑动孔、20定位块、21螺纹槽、22滑动槽、23连接杆、24限位槽、 25限位块、26装饰灯、27定位板、28第二电机、29第二转杆、30绕线辊、31电线、32通孔、33、放 置槽34第三齿轮、35第四齿轮、36环形滑槽、37定位销、38定位槽、39滑块、40连接座。 5 CN 111550711 A 说　明　书 3/5 页
