技术摘要：
车载太阳能智能便捷报警装置，包括太阳能光伏板、太阳能充电控制器、锂电池、单片机、人体红外传感器、一氧化碳传感器、二氧化碳传感器、温湿度传感器和报警模块，太阳能光伏板通过太阳能充电控制器与锂电池连接，太阳能充电控制器的电源输出口与单片机的电源接口连接  全部
背景技术：
针对应用于汽车的智能报警装置，研究者们大多集中于汽车防盗报警系统设计、 汽车高温报警系统、涉水报警、盲区检测、防撞等领域。基于车内人员安全（特别是不具有自 救能力的儿童被遗留在车内后，车内的环境让人体觉得不舒适发生危险），针对车内环境多 参数分析检测的报警系统研究少之又少，我国在车内报警装置的研发大多都倾向于防盗系 统，且关于传感器的检测范围大多数都用于检测工业厂房工作环境的空气质量，没有专门 针对车内环境检测的装置或仪器。
技术实现要素：

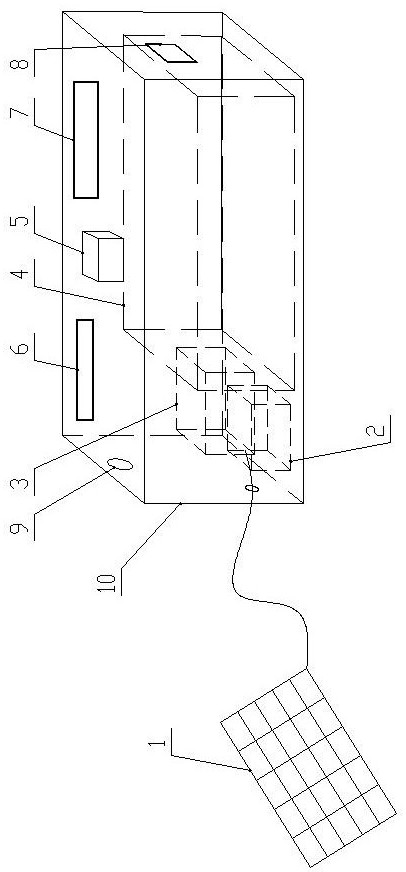

本发明为了解决现有技术中的不足之处，提供一种针对汽车内密闭环境实时监控 的车载太阳能智能便捷报警装置。 为解决上述技术问题，本发明采用如下技术方案：车载太阳能智能便捷报警装置， 包括太阳能光伏板、太阳能充电控制器、锂电池、单片机、人体红外传感器、一氧化碳传感 器、二氧化碳传感器、温湿度传感器和报警模块，太阳能光伏板通过太阳能充电控制器与锂 电池连接，太阳能充电控制器的电源输出口与单片机的电源接口连接，单片机上设有至少 五个端口，人体红外传感器、一氧化碳传感器、二氧化碳传感器、温湿度传感器和报警模块 分别与单片机上的端口一一对应连接。 太阳能光伏板底面设有支架，支架下端粘贴到后备箱盖板上，太阳能光伏板的迎 光面朝向后挡风玻璃，太阳能光伏板与水平面的夹角为35-45°。 太阳能充电控制器、锂电池、单片机、一氧化碳传感器、二氧化碳传感器、温湿度传 感器和报警模块均设置在由PVC塑料板制成的尺寸为100*50*40mm的箱体内，箱体的侧面分 别开设有四个安装孔，一氧化碳传感器、二氧化碳传感器、温湿度传感器和报警模块的探头 均设置在安装孔内，人体红外传感器设置在箱体的顶面上。 箱体左右两侧设有绷带，通过绷带紧箍在汽车后排座的枕头后侧，箱体的侧面还 设有散热孔和为锂电池充电的USB接口。 采用上述技术方案，本发明利用太阳能光伏板吸收太阳光，将光能转化为电能通 过太阳能充电控制器储存到锂电池内，再向单片机及相关传感器供电，一氧化碳传感器、二 氧化碳传感器、温湿度传感器和人体红外传感器多参数检测车内环境并提高系统检测准确 性。 当汽车停放在背阴处或者长时间的阴天。可通过汽车内部电源输出口通过USB线 向锂电池充电，以确保本装置的正常运行。 人体红外传感器可监测车内是否有人存在，避免误报，提高了报警的可靠性，采用 3 CN 111599132 A 说　明　书 2/4 页 温湿度传感器对汽车内温湿度参数检测，实现了实时综合评估车内温湿度环境适宜性的目 的。采用二氧化碳传感器、一氧化碳传感器有效克服非夏季环境下车内环境检测参数难的 问题。报警模块、一氧化碳传感器、二氧化碳传感器、温湿度传感器和人体红外传感器并联， 当有任一传感达到报警阈值，报警模块即可启动。 太阳能光伏板可设置在后备箱盖板的任意位置，其倾角可在粘接时进行调节。本 装置工作最高电压不超过15v，安全可靠性高，各部件体积小，结构简单，可整体移动，无需 改变车内任何结构，可适用于多种车型。各传感器探头均裸露在箱体外，目的是为了保持车 内的环境参数与传感器所处环境相同，降低误报的概率。箱体采用PVC塑料透明板材制成， 简单轻便。 人体红外传感器:人体红外传感器控制装置的启闭，即人体红外传感器检测到车 内有人时，装置启动，体红外传感器检测到车内没有人时，装置关闭。人体红外传感器采用 HC-SR505人体感应模块，可实现全自动感应。人体红外传感器可在一定程度上避免了装置 误报，提高了装置报警的准确性。 温湿度传感器：采用DHT11数字温湿度传感器，它是一款含有已校准数字信号输出 的温湿度复合传感器，应用专有的数字模块采集技术和温湿度传感技术。温湿度传感器包 括一个电阻式感湿元件和一个NTC测温元件，与一个高性能8位单片机相连接。因此DHT11数 字温湿度传感器可对汽车内温湿度参数检测。 二氧化碳传感器:二氧化碳气体传感器采用的是MH-Z19B，是一种通用智能小型传 感器，利用非色散红外（NDIR）原理对空气中存在的CO2进行探测，具有很好的选择性、无氧 气依赖性、寿命长等特点；内置温度补偿；同时具有串口输出、模拟输出及PWM输出，方便使 用。 一氧化碳传感器:采用MQ-7气体传感器，对一氧化碳的灵敏度高，这种传感器可检 测多种含有一氧化碳的气体，是一款适合多种应用的低成本传感器。 报警模块：采用HTY0905有源蜂鸣器，蜂鸣器内部有一简单的振荡电路，将恒定的 直流电转化成一定频率的脉冲信号，从而出现磁场交变，带动钼片振动发音；当人体红外传 感器检测到有儿童被锁车内时，且温湿度传感器实时检测车内温湿度，二氧化碳传感器检 测车内二氧化碳浓度，一氧化碳传感器检测车内一氧化碳浓度，当温湿度、一氧化碳浓度、 二氧化碳浓度有任一值超过设定值，单片机通过接收到的数字信号后，内部定时器会产生 一个按一定规律变化的  PWM（脉宽调制）信号，此  PWM  信号会使磁场交变带动钼片振动，此 时蜂鸣器会发出声响来向车外的人们报警。 综上所述，本发明具有以下有益效果： 1、利用新能源太阳能为锂电池供电，节能环保，工作电压低，安全可靠。 2、控制单元通过单片机的编程设定各个传感器部件的报警限值，可根据用户使用 季节的不同根据参考值自行调整。 3、本发明结构简单且具有智能检测、体积小等特点，无需改变车内任何结构，可适 用于任何车型。 4、本发明不仅方便安装，且可监控车内的环境，尤其对儿童被锁车内时起到良好 的监控报警作用。 4 CN 111599132 A 说　明　书 3/4 页 附图说明 图1是本发明的结构示意图； 图2是本发明的控制原理示意图。
