技术摘要：

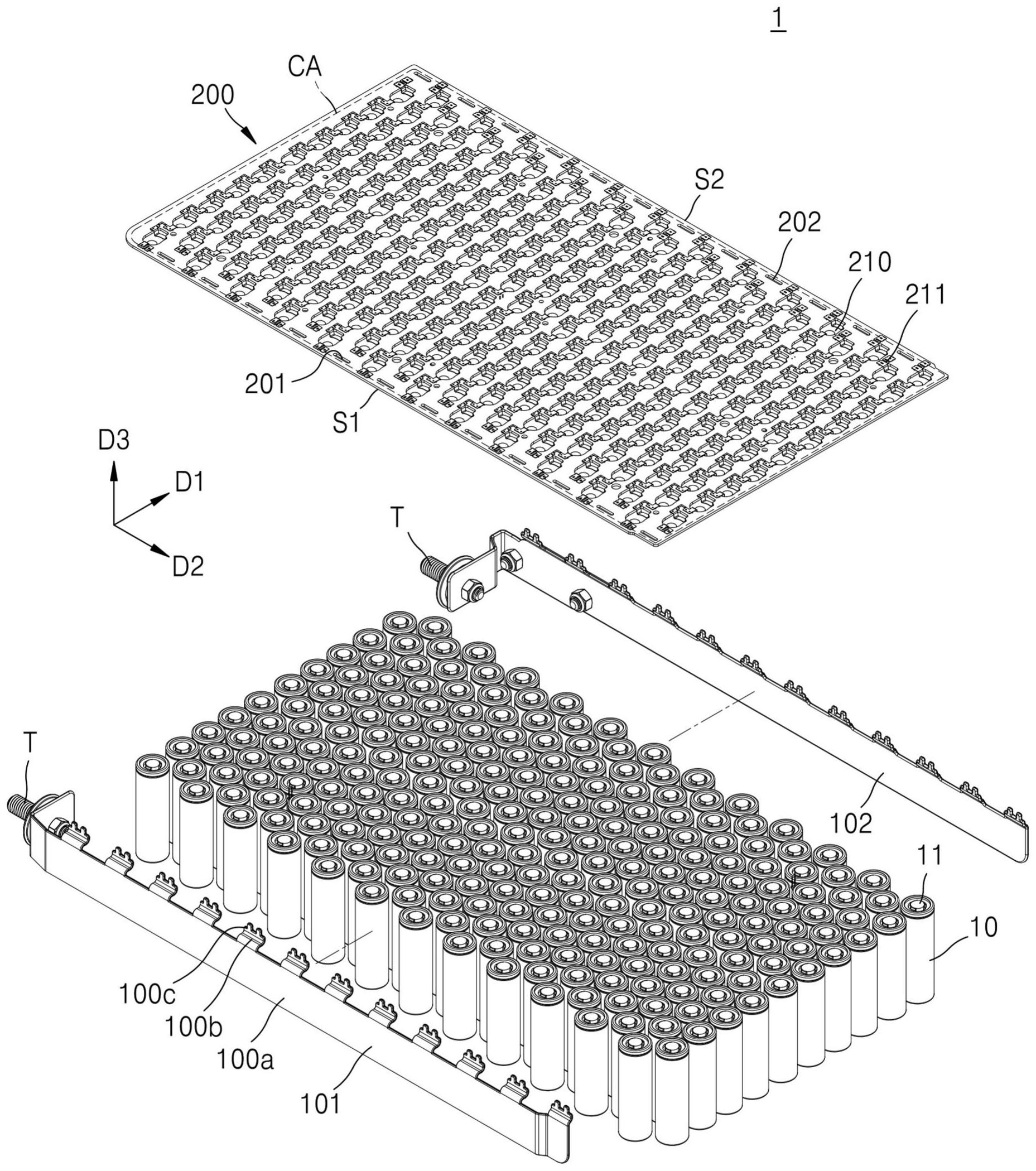

公开了一种电池组。该电池组包括：多个电池单元；电路板，将所述多个电池单元电连接在一起，电路板沿着第一方向和第二方向延伸；汇流条，连接到电路板以形成充电/放电路径，其中，汇流条沿着不同于第一方向和第二方向的第三方向延伸。
背景技术：
通常，与一次电池不同，二次电池是可再充电的。二次电池可以用作移动装置、电 动车辆、混合动力车辆、电动自行车、不间断电源等的能量源。根据其中使用它们的外部装 置的类型，二次电池可以是单个电池或者其中多个电池连接并组合成一个单元的电池模 块。 小型移动装置(例如，移动电话)可以根据单个电池的输出和容量工作一定时间。 然而，对于其他应用(例如，诸如在高功率消耗的电动车辆或混合动力车辆的情况下的长时 间驱动或大功率驱动)，由于输出和容量问题，包括多个电池的电池模块会是优选的。电池 模块的输出电压或输出电流根据内置电池的数量而增大。
技术实现要素：
根据一个或更多个实施例，电池组包括：多个电池单元；电路板，将所述多个电池 单元电连接在一起，电路板沿着第一方向和第二方向延伸；汇流条，连接到电路板以形成充 电/放电路径，其中，汇流条沿着不同于第一方向和第二方向的第三方向延伸。 例如，第三方向可以垂直于电路板。 例如，汇流条可以沿着第二方向延伸，并且可以具有比沿着第一方向的尺寸大的 沿着第三方向的尺寸。 例如，汇流条可以包括主体部和连接部，主体部沿着第二方向延伸，连接部在主体 部中沿着第二方向在间歇位置处并沿着电路板的一个边部在相应的位置处连接到连接孔。 例如，主体部和连接部可以沿着第三方向延伸。 例如，连接部可以连接到形成在可以布置有电池单元的单元区中的连接孔。 例如，汇流条还可以包括弯曲部，该弯曲部在主体部与连接部之间以弯曲的形式 延伸，以将单元区外部的主体部和单元区内部的连接部彼此连接。 例如，电路板可以包括面对电池单元的第一表面和沿着第三方向与第一表面背对 的第二表面，连接部可以在面对从电路板的第一表面到第二表面的方向上插入到连接孔 中，并且包括从第二表面暴露的端部。 例如，连接部可以包括使第一端插入到连接孔中的连接突起。 例如，连接突起可以包括沿着第二方向被凹槽彼此分开的一对连接突起。 例如，凹槽可以容纳结合材料。 例如，一对连接突起可以单独地插入到电路板中的相应连接孔中。 4 CN 111599972 A 说　明　书 2/7 页 例如，汇流条可以包括沿着电路板的沿着第一方向彼此相对的第一边部和第二边 部延伸的第一汇流条和第二汇流条。 例如，电池单元可以沿着第一方向布置在第一行和第二行中，第一行的电池单元 沿着第一方向朝向电路板的第二边部偏置，以在第一行与电路板的第一边部之间为第一连 接孔提供空间，第二行的电池单元沿着第一方向朝向电路板的第一边部偏置，以在第二行 与电路板的第二边部之间为第二连接孔提供空间。 例如，第一汇流条和第二汇流条可以分别连接到第一连接孔和第二连接孔。 例如，电路板被构造为电连接以模块为单位的多个电池单元，电池单元的相邻的 第一行和第二行形成一个模块，第一行的电池单元沿着第一方向朝向电路板的第二边部偏 置，以在第一行与电路板的第一边部之间为第一连接孔提供空间，第二行的电池单元沿着 第一方向朝向电路板的第一边部偏置，以在第二行与电路板的第二边部之间为第二连接孔 提供空间。 例如，第一汇流条和第二汇流条可以分别通过第一连接孔和第二连接孔连接到模 块的彼此不同的第一极性和第二极性。 例如，汇流条可以包括从其靠近输出端子的第一端侧朝向其第二端侧延伸的切口 部。 例如，切口部可以将汇流条的第一端侧分成不直接连接到输出端子的第一区域和 直接连接到输出端子的第二区域，第一区域和第二区域可以通过切口部外部的第三区域彼 此电连接。 例如，第一区域可以包括第一端侧的连接到电路板的连接部，并且第二区域可以 比第一区域沿着第三方向离电路板相对远。 附图说明 通过参照附图详细描述示例性实施例，特征对于本领域的技术人员将变得清楚， 在附图中： 图1示出了根据本公开的实施例的电池组； 图2示出了图1中示出的电池组的分解透视图； 图3示出了图1中的电路板的结构的图； 图4示出了图1中的汇流条与电路板之间的连接的透视图； 图5示出了图4中的汇流条的透视图； 图6示出了图4的修改实施例；以及 图7示出了图5的修改实施例。
