技术摘要：

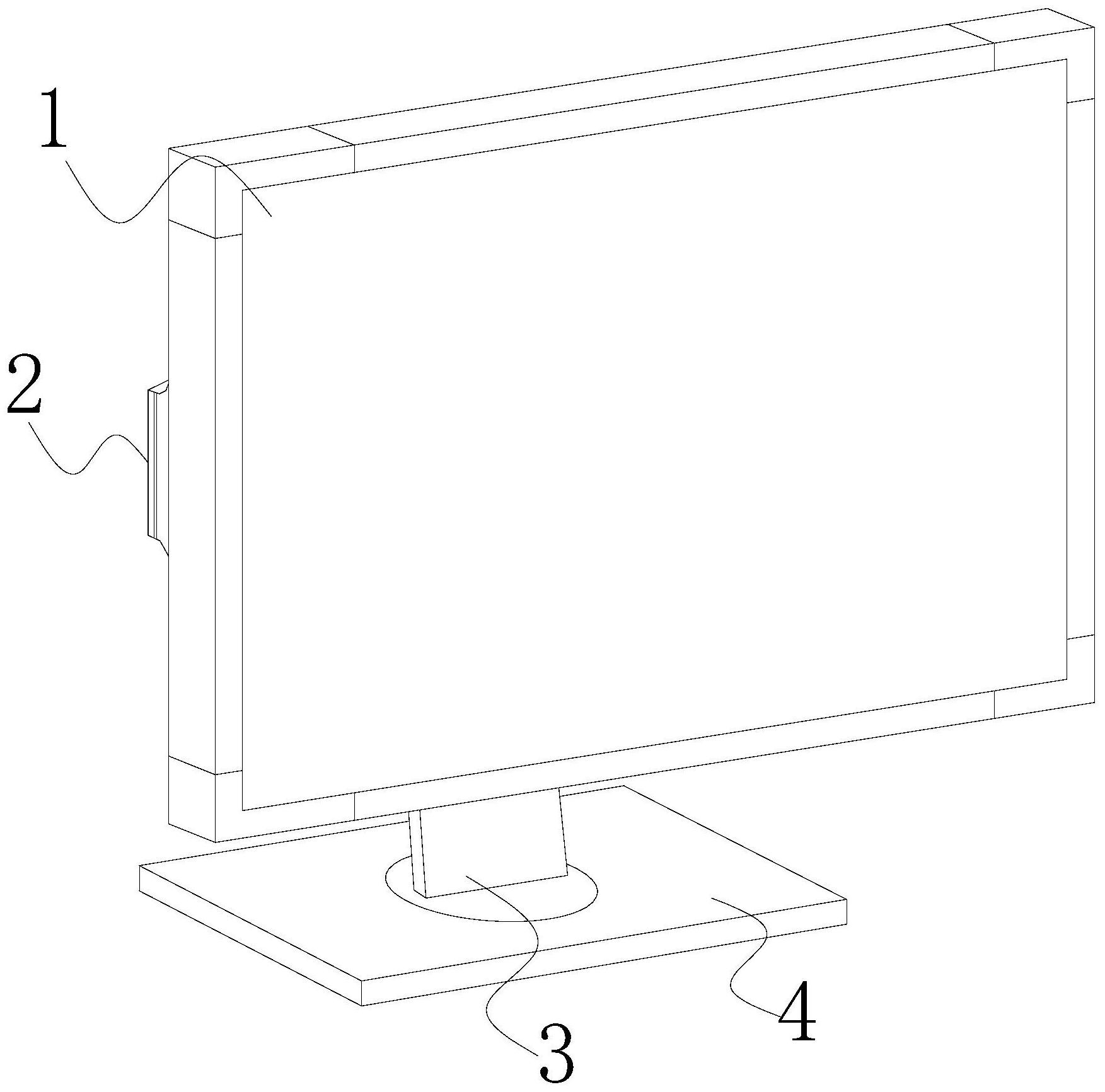

本发明公开了一种便于安装的显示屏，其结构包括屏幕、安装座、支撑轴、底座，屏幕通过背面设置的安装座与支撑轴机械连接，支撑轴固定在底座上，屏幕设置有护幕机构，护幕机构包括侧边座、护幕轴、弹簧、连接轴、百褶片、推块，护幕轴通过两侧设有的侧边座固定在屏幕的  全部
背景技术：
显示屏也称为显示器或者监视器，显示器是属于电脑的I/O设备，即输入输出设 备，它是一种将一定的电子文件通过特定的传输设备显示到屏幕上再反射到人眼的显示工 具。 由于一些电力零件都集中在显示屏内，因此造成了显示屏“头重脚轻”的现象，显 示屏在搬运中放置较不稳，易受到外力冲击倒塌，显示屏投放的一面较脆弱，难以承受外力 冲击，仅一次冲击碰撞便很同意造成显示屏的屏幕黑屏不可用，损坏率极高。
技术实现要素：
本发明的目的在于提供一种便于安装的显示屏，用以解决一些电力零件都集中在 显示屏内，因此造成了显示屏“头重脚轻”的现象，显示屏在搬运中放置较不稳，易受到外力 冲击倒塌，显示屏投放的一面较脆弱，难以承受外力冲击，仅一次冲击碰撞便很同意造成显 示屏的屏幕黑屏不可用，损坏率极高的技术问题。 为了实现上述目的，本发明是通过如下的技术方案来实现：一种便于安装的显示 屏，其结构包括屏幕、安装座、支撑轴、底座，所述屏幕通过背面设置的安装座与支撑轴机械 连接，所述支撑轴固定在底座上，所述屏幕设置有护幕机构，所述护幕机构包括侧边座、护 幕轴、弹簧、连接轴、百褶片、推块，所述护幕轴通过两侧设有的侧边座固定在屏幕的边沿， 所述护幕轴通过连接轴与百褶片固定，所述百褶片的两侧分别与推块连接，所述推块安装 在侧边座的内部，所述弹簧设置在侧边座的内部，并与护幕轴连接，所述护幕轴在百褶片的 配合下沿着屏幕移动。 作为本发明优选的，所述底座包括稳定装置，所述稳定装置包括滑塞、排气管、消 音层、通气腔，所述滑塞活动配合在排气管的内部，所述排气管与通气腔内部相通，在排气 管与通气腔之间外侧安装有消音层。 作为本发明优选的，所述护幕轴包括垫片、胶条、咬合层，所述垫片与咬合层、胶条 由上至下分布，所述胶条朝向屏幕一端设置。 作为本发明优选的，所述滑塞包括塞体、凹槽、槽夹件，所述塞体设有两个，所述塞 体的底部设有两个以上的凹槽，所述凹槽为半圆形结构，所述凹槽与槽夹件接触配合。 作为本发明优选的，所述槽夹件包括支承座、连接铰轮、支脚、钩角，所述支承座两 侧分别设有连接铰轮，所述连接铰轮与钩角活动连接，所述支承座通过支脚固定在底座内。 作为本发明优选的，所述侧边座的高度为10cm-12cm，所述侧边座活动配合在屏幕 的正反面的四个角上。 作为本发明优选的，所述通气腔沿着支撑轴两侧与推块连接。 作为本发明优选的，所述滑塞与推块之间连接有排气管与通气腔，排气管与通气 3 CN 111578049 A 说　明　书 2/4 页 腔内部填充有一个标准大气压强。 作为本发明优选的，分布在支承座两侧的钩角的朝向相向，不同朝向的钩角可针 对不同角度偏移的塞体有效限制，不管显示屏朝前倒塌或者朝后倒塌仍然可带动护幕机构 作用。 与现有技术相比，本发明具有如下有益效果： 1、本发明护幕机构与稳定装置相互作用，屏幕在倒塌时基于重力改变的情况，通 过塞体挤压排气管内部的压强，带动推块沿着侧边座进行推移，从而使护幕轴与侧边座滑 向倒塌的一侧，侧边座的高度可避免倒向的一面直接砸向地面，同时，护幕轴能够对屏幕起 到隔绝保护的功能。 2、本发明稳定装置设有的滑塞、排气管、通气腔相互作用，排气管为双向式结构， 在排气管的中立位分别设有两个滑塞，在不论朝向哪侧的重力发生改变时，都始终能够通 过滑塞改变排气管内部气体的变化带动护幕机构对屏幕进行保护，使用范围广泛。 3、本发明护幕轴设有的胶条与咬合层配合弹簧，胶条与垫片具有的弹性势能，使 之可在一定角度内进行弯折，适用于平面的、曲面的显示屏，并且两侧的弹簧还具有减震功 能，在砸向地面时，降低屏幕受到的冲击力。 4、本发明设有的塞体与槽夹件相配合，钩角呈同向安装，满足于在不同方向上移 动的塞体，利用塞体上的凹槽与钩角相互卡合，从而限位于滑塞移动，使之能够保持在底座 两侧的中立位，从而维持显示屏放置的平衡性，不会发生单侧倾斜。 附图说明 图1为本发明一种便于安装的显示屏的结构示意图。 图2为本发明显示屏的背面结构示意图。 图3为本发明护幕机构的结构示意图。 图4为本发明稳定装置的结构示意图。 图5为本发明护幕轴配合在侧边座的内部结构示意图。 图6为本发明滑塞的结构示意图。 图7为本发明槽夹件的结构示意图。 图中：屏幕1、安装座2、支撑轴3、底座4、护幕机构11、侧边座111、护幕轴112、弹簧 113、连接轴114、百褶片115、推块116、稳定装置41、滑塞411、排气管412、消音层413、通气腔 414、垫片12a、胶条12b、咬合层12c、塞体11a、凹槽11b、槽夹件11c、支承座1c1、连接铰轮 1c2、支脚1c3、钩角1c4。
