技术摘要：
本发明实施例提供了一种显示面板及显示装置，涉及显示技术领域，弱化锯齿现象。显示面板包括：显示区，包括光学部件设置区、过渡区和主显示区；显示像素，包括由n个子像素构成的第一像素和由m个子像素构成的第二像素，n＞m≥1；第一像素构成像素组，相邻像素组中的第一  全部
背景技术：
】 为实现显示面板的摄像功能，显示面板的显示区内设有用于放置摄像头组件的光 学部件设置区，目前，为了提高光学部件设置区的透光率，优化成像质量，通常在光学部件 设置区内挖去部分像素点，以降低光学部件设置区中的像素密度。 但是，在光学部件设置区内挖去部分像素点后，光学部件设置区和常规显示区的 交界处会存在较为明显的锯齿感，为此，在现有技术中，通常通过改变子像素形状，例如将 子像素设置为圆形或者正方形，或者改变子像素的排列方式等手段，去降低锯齿感，但改善 效果并不明显。 【
技术实现要素：

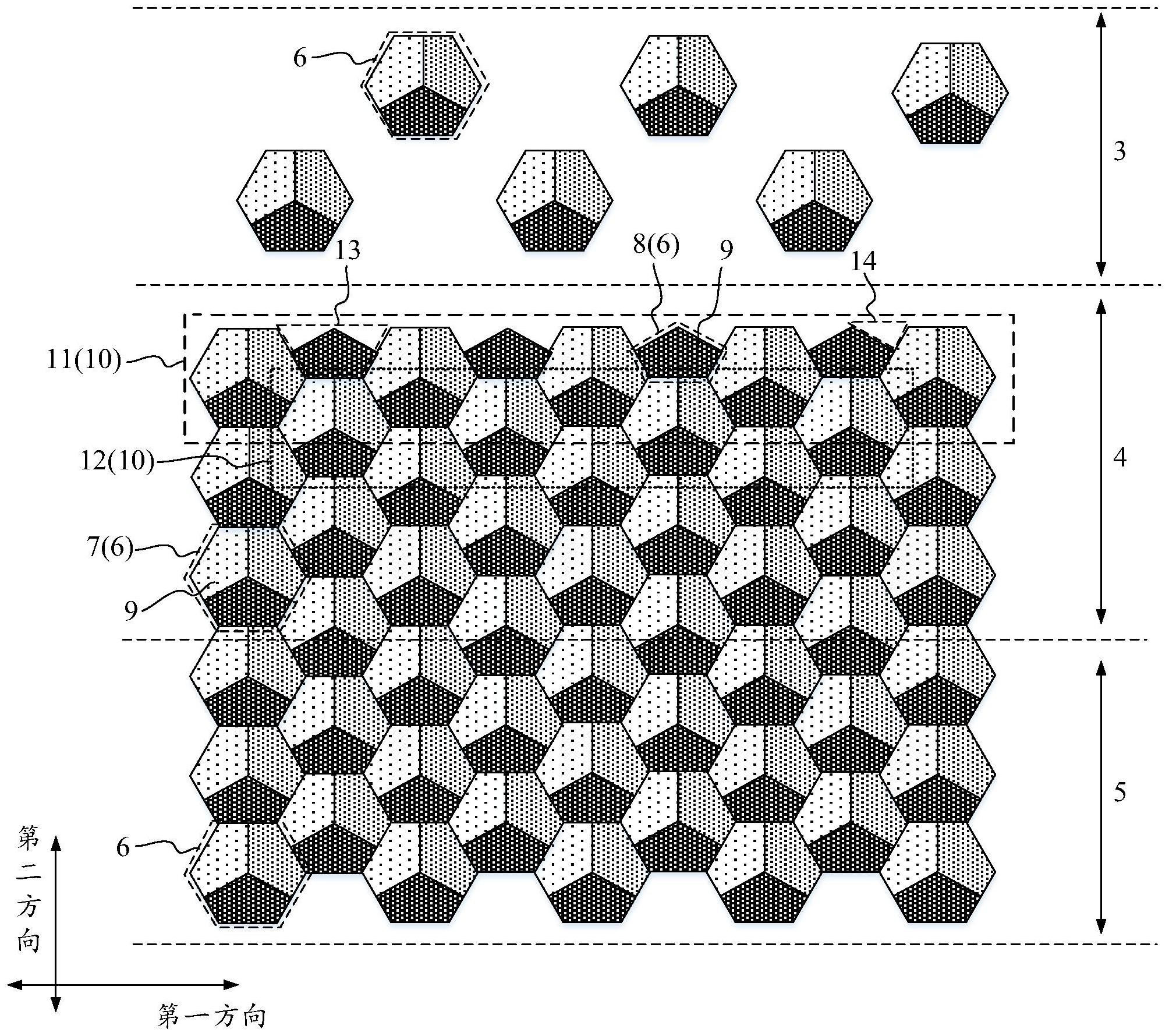

】 有鉴于此，本发明实施例提供了一种显示面板及显示装置，用以有效弱化光学部 件设置区与主显示区之间的锯齿现象。 一方面，本发明实施例提供了一种显示面板，包括： 显示区和围绕所述显示区的非显示区，其中，所述显示区包括光学部件设置区、围 绕所述光学部件设置区的过渡区、以及围绕所述过渡区的主显示区； 显示像素，所述显示像素位于所述显示区，且所述主显示区中的所述显示像素的 密度大于所述光学部件设置区中的所述显示像素的密度； 所述显示像素包括第一像素和第二像素，所述第二像素和至少部分所述第一像素 位于所述过渡区，其中，所述第一像素由n个子像素构成，所述第二像素由m个子像素构成，m 为大于或等于1且小于n的正整数； 在所述过渡区中，所述第一像素构成至少两个像素组，所述像素组包括沿第一方 向排列的多个所述第一像素，且相邻两个所述像素组中的所述第一像素错位啮合； 所述过渡区中与所述光学部件设置区相距最近的所述像素组为第一像素组，与所 述第一像素组相邻的所述像素组为第二像素组，所述第一像素组和所述第二像素组中的所 述第一像素形成第一锯齿部； 所述第二像素位于所述第一锯齿部内，且所述第二像素与所述第一像素组中的所 述第一像素形成第二锯齿部； 所述第二锯齿部在第一方向上的最大宽度小于所述第一锯齿部在所述第一方向 上的最大宽度，和/或，所述第二锯齿部在第二方向上的最大深度小于所述第一锯齿部在所 述第二方向上的最大深度，所述第二方向与所述第一方向相交。 另一方面，本发明实施例提供了一种显示装置，包括上述显示面板。 上述技术方案中的一个技术方案具有如下有益效果： 在本发明实施例所提供的技术方案中，在光学部件设置区与主显示区之间的过渡 4 CN 111554196 A 说　明　书 2/6 页 区内，通过在第一像素组和第二像素组中第一像素形成的第一锯齿部内增设第二像素，第 二像素会对第一锯齿部进行填充，并进一步和第一像素组中的第一像素形成更多数量的第 二锯齿部，由于第二锯齿部的最大宽度小于第一锯齿部的最大宽度，和/或，第二锯齿部的 最大深度小于第一锯齿部的最大深度，因而能够利用第二像素削弱锯齿程度，弱化光学部 件设置区与主显示区交界处的锯齿现象，达到人眼无法分辨的效果，提升显示性能。 【附图说明】 为了更清楚地说明本发明实施例的技术方案，下面将对实施例中所需要使用的附 图作简单地介绍，显而易见地，下面描述中的附图仅仅是本发明的一些实施例，对于本领域 普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其它的附图。 图1为本发明实施例所提供的显示面板的结构示意图； 图2为图1中区域A的放大示意图； 图3为本发明实施例所提供的第一锯齿部和第二锯齿部的结构示意图； 图4为本发明实施例所提供的第一像素的结构示意图； 图5为本发明实施例所提供的第一像素的排布示意图； 图6为图1中区域B的放大示意图； 图7为现有技术中像素设置方式的一种示意图； 图8为现有技术中像素设置方式的另一种示意图； 图9为现有技术中像素设置方式的再一种示意图； 图10为本发明实施例所提供的第一像素的另一种结构示意图； 图11为本发明实施例所提供的显示装置的结构示意图。 【
